双耳叉型铰接支座机械结构

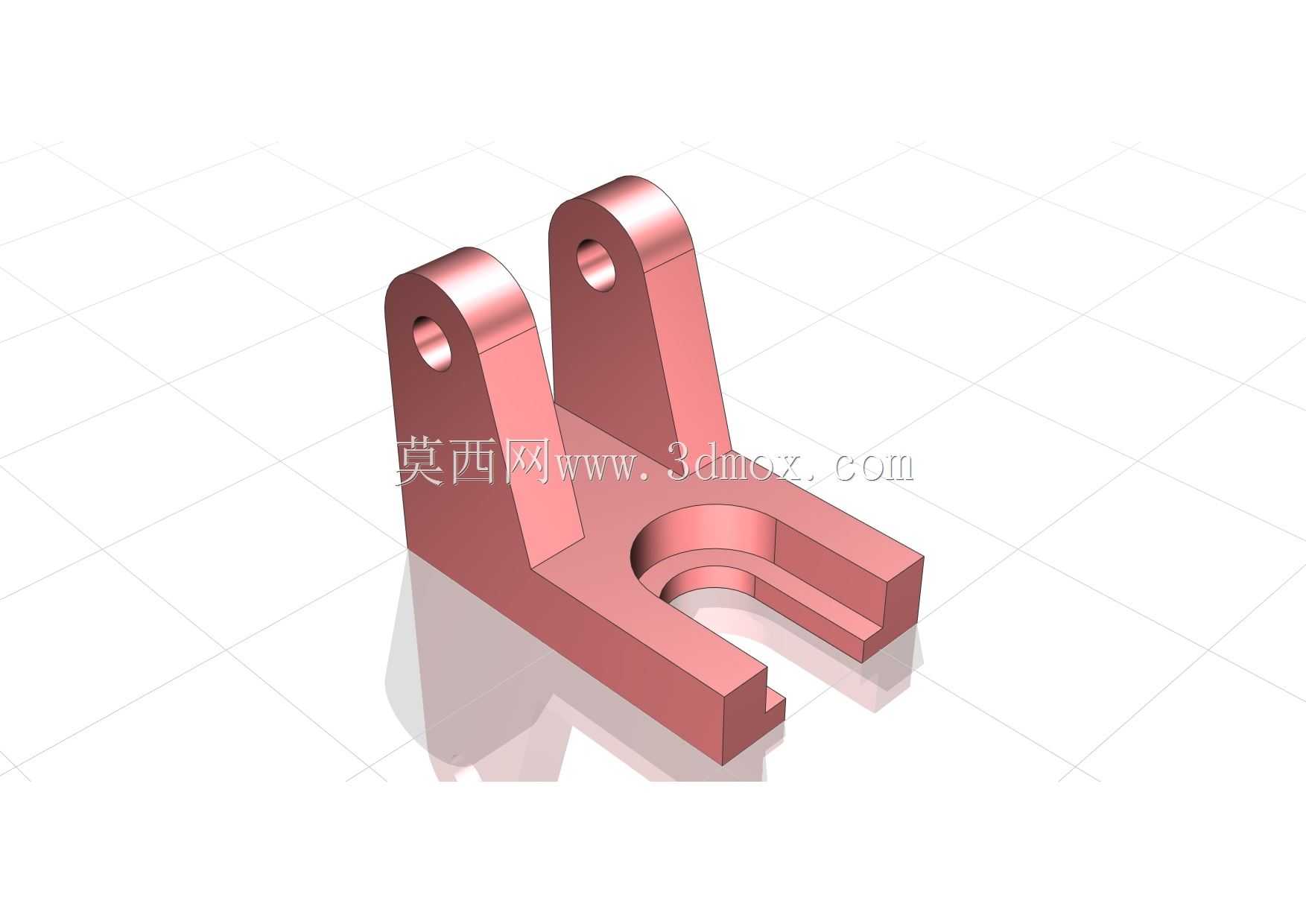

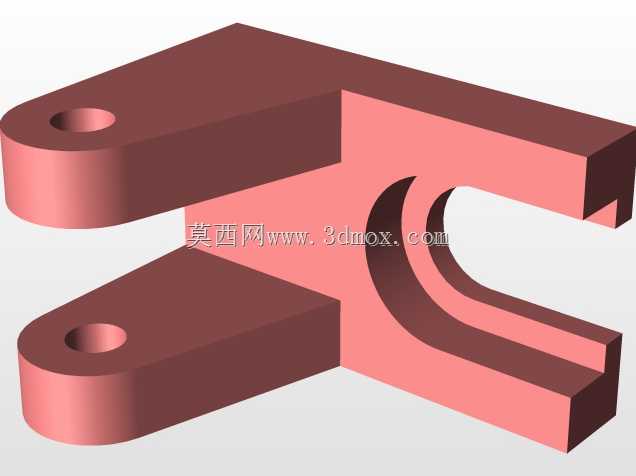

　　该零件属于典型的叉型双耳铰接支座，在自动化产线工装夹具、小型连杆机构、检测治具以及手动翻转工位中较为常见。结构主体由底部承托板、前端开口叉口和后部双耳立板三部分构成，整体承担定位、支撑与销轴铰接的复合功能。底部平板作为安装基准面，可通过螺栓或压板固定在工作台、型材框架或设备基板上；前端U型开口用于容纳配套杆件、压块或摆臂，开口宽度与圆弧槽底形成限位，避免配合件在装配后出现横向窜动。后部两块平行立板向上延伸，板顶加工同轴销孔，销轴穿入后可连接摆杆、压臂或联动件，使被连接部件绕孔轴完成小角度摆动。

　　从受力路径看，外部载荷经销孔传递至双耳立板，再沿立板与底板的交接区域扩散到底部安装面，因此立板根部做了加厚过渡，底板与立板之间保留连续实体，减少应力集中。前端叉口下方的半圆弧槽既可以避让圆柱杆件，也可作为卡接定位面，在夹具压紧动作中约束工件轮廓。零件没有复杂曲面，特征以拉伸、开孔、圆角和切除为主，适合采用常规切削加工或型材焊接后机加工实现；若用于轻载教学或验证场景，也可通过3D打印制作样件，用于确认运动干涉和装配关系。

　　建模时应先确定底板长度、宽度和厚度，再以底板上表面为基准建立双耳立板。两立板的间距决定铰接件的厚度空间，销孔中心高度则影响摆臂回转半径和操作力臂；孔位过高会增大倾覆力矩，过低则可能限制摆臂转角。前端叉口的开口方向与双耳销孔轴线保持明确的空间关系，装配校核中需重点检查销轴、摆臂和叉口内壁之间的间隙。底板边缘、立板外侧及叉口端部设置圆角，可降低热处理或加载时的裂纹风险，也能避免操作人员在装拆过程中被锐边划伤。

　　安装边界方面，底板下方需要预留平整贴合面，周围应留出扳手空间，便于紧固件锁紧；双耳上方要保证摆臂抬起时不与防护罩、传感器或相邻工位发生碰撞。叉口前端属于开放结构，杆件装入后可沿开口方向快速取放，适合频繁换型的教学实训和工装调试场景。若实际载荷偏大，可在销孔内增加衬套，以提高耐磨性能并延长支座寿命；若用于定位治具，则可在底板增加销孔，使零件在基板上实现重复定位。整体结构紧凑、功能分区清晰，能够作为机械基础训练中拉伸建模、装配约束、工程图标注和运动干涉检查的典型实例。
