折弯式双孔连接支撑支架结构

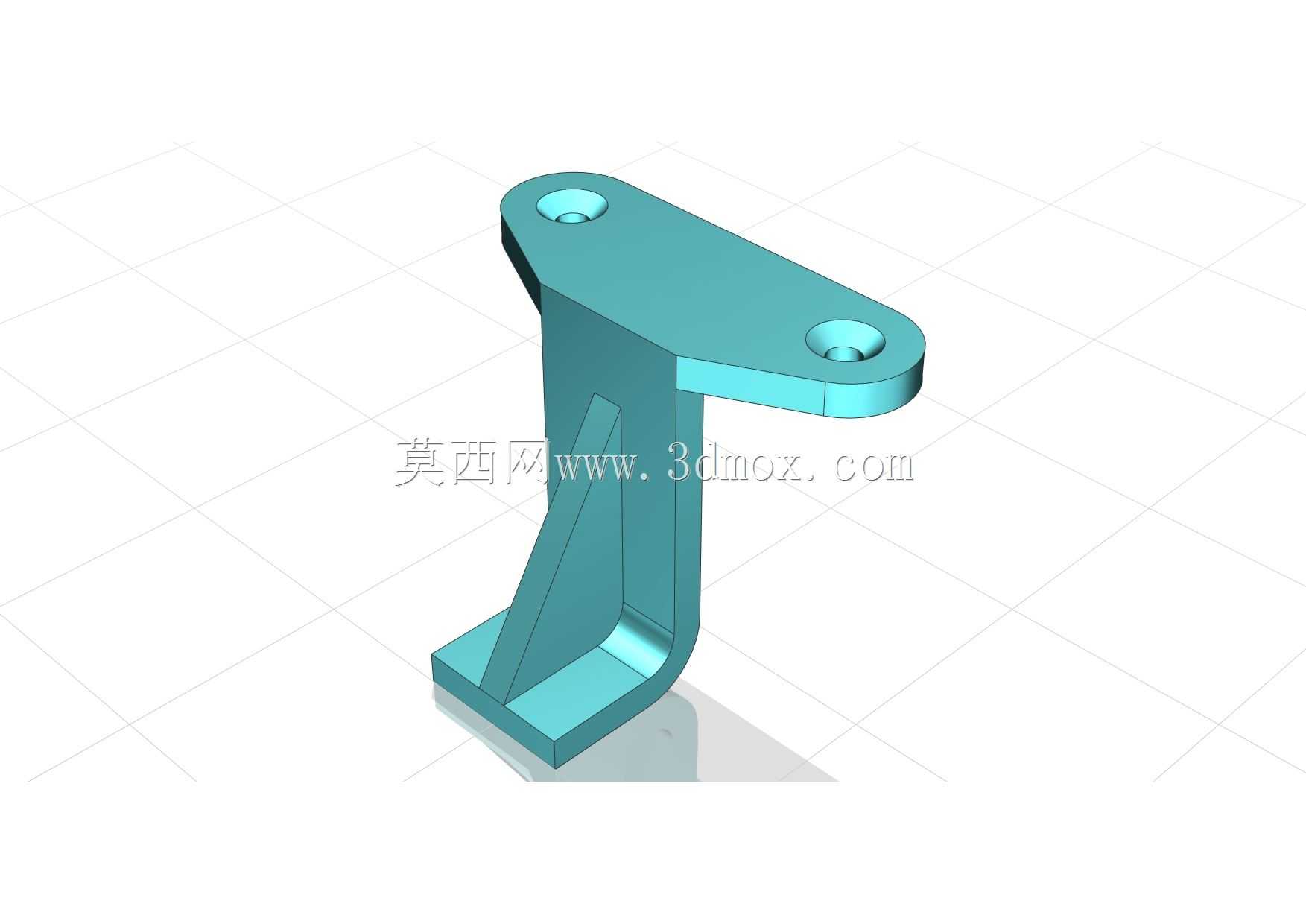

　　该构件属于典型的空间折弯式连接支撑件，整体由底部矩形安装基座、中部斜向立板与顶部异形悬臂三部分融合而成，各区域之间采用大圆角平滑过渡，既避免了应力集中，也兼顾了铸造或铣削加工时的工艺可达性。底部基座为平整矩形块，底面作为整机安装基准面，可直接贴合设备机架台面，通过基座区域预留的紧固点位完成锁附，基座与立板交接处设置加厚承托段，用来抵消悬臂端受载后产生的倾覆力矩，防止长期运行出现根部开裂。中部立板并非垂直直板，而是带有连续折弯弧度的变截面承力壁，板面沿载荷传递方向逐步收窄，在保证抗弯截面模量的前提下削减冗余壁厚，立板两侧的过渡圆角顺着力流走向布置，让顶部两个安装点承受的外载荷能够顺着弧形壁面顺畅传递至底部基座，避免出现局部应力突变。

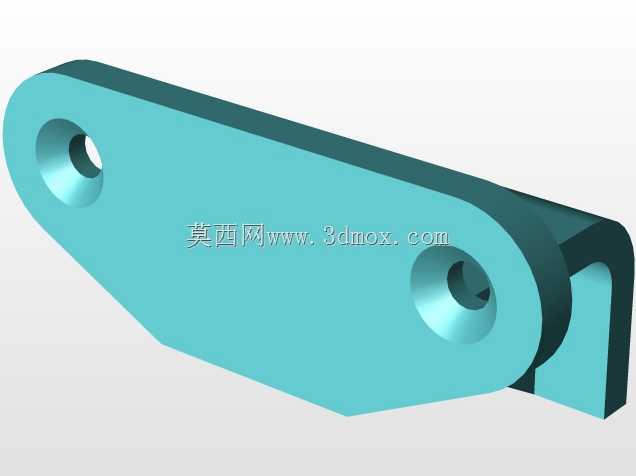

　　顶部悬臂为长条形异形平板，板面上分布两个带沉孔的同轴安装凸台，凸台向上凸起，孔位为沉头结构，装入紧固件后螺栓头部可完全沉入凸台端面以内，不会突出干涉上方待固定部件的装配平面；两个孔位的中心距按照配套连接件的铰接点位间距设定，悬臂末端做圆弧收边，没有尖锐棱角，既减少装配时的磕碰风险，也优化了构件整体的受力分布。这类支撑支架常应用在轻工自动化生产线的侧边检测工位、小型通讯设备的内部承托部位、教学实训台的可调连接件以及小型工装夹具的悬伸挂载位置，用来在两个存在高度差与水平错位的安装面之间搭建刚性连接桥，一端固定在机架基准面上，另一端挂载传感器、小型导向轮、限位挡块或者轻量执行元件。建模过程中优先绘制整体轮廓的空间引导线，先确定底部安装面、

　　顶部两个孔位的空间坐标，保证安装边界与配套设备的预留点位完全对齐，再通过拉伸、拔模与圆角命令逐步叠加实体，沉孔凸台单独做局部加厚处理，避免薄壁处攻丝或者穿螺栓时出现强度不足；所有折弯过渡区域的圆角半径均按照相邻壁厚的1至1.5倍设置，既符合常规机加工或者3D打印的工艺要求，也让构件在承受侧向冲击时不会在转角处发生断裂。整体结构没有复杂的倒扣特征，无论是采用数控铣削整块加工、铝合金铸造成型还是FDM工艺快速打样，都可以顺利完成制造，装配时仅需从底部基座穿入紧固件固定在机架，再在顶部两个沉孔处锁附待挂载部件即可完成安装，不需要额外设计复杂的转接垫片，适配多类轻载支撑连接场景。
