微型曲轴箱壳体机械结构设计

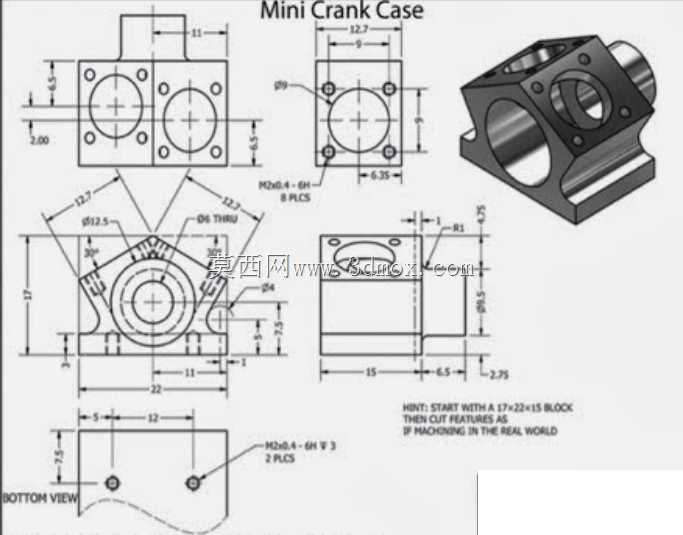

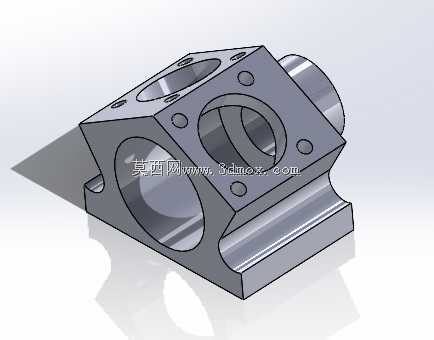

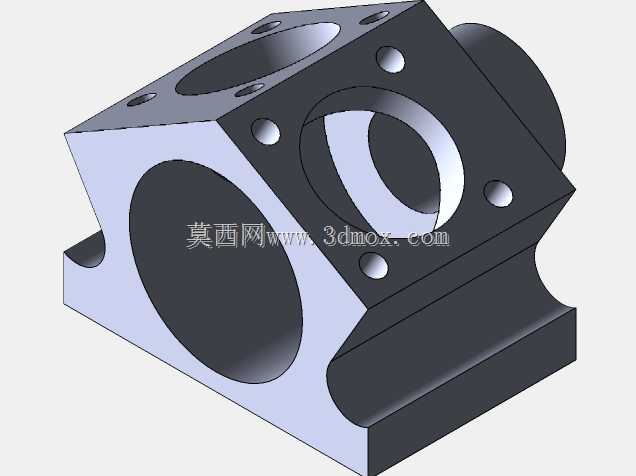

　　该微型曲轴箱壳体面向小型动力单元的装配需求，整体采用一体化铸造成型思路构建，在有限的安装空间内整合曲轴支承、缸体连接、油路避让与外部附件固定等多项功能，常见于小型内燃机教学样机、微型动力实验台以及轻量化传动演示装置中。壳体下部设置弧形承托面，用于容纳曲轴回转区域，保证曲轴连杆机构在高速运转时拥有足够的运动包络空间，避免连杆大头在往复运动过程中与箱体内壁发生干涉。侧面开设的大直径同轴通孔为主轴承安装位，孔位周边预留环形加工余量，可在后续机加工工序中完成镗孔，保证两端轴承孔的同轴度，为曲轴提供稳定的回转支承。顶部法兰面分布多组螺栓孔，用于与气缸体或缸盖组件对接，法兰平面经铣削加工后可形成密封贴合面，配合密封垫实现腔体密封，

　　防止润滑油泄漏。壳体侧壁布置的多个小直径螺纹孔用于安装传感器、油管接头或检视盖板，不同方位的接口布局兼顾装配操作空间与管路走向，减少外接管线弯折。前端伸出的圆柱凸台可适配端盖或油封组件，形成曲轴输出端的密封边界，阻挡箱体内润滑油向外渗漏。底部平直安装基面带有定位凸边，能够快速对齐机架安装面，通过螺栓将整个动力单元固定在实验台架或小型设备机架上，安装边界规整，便于在紧凑设备布局中预留检修空间。结构设计阶段优先保证箱体刚度，在轴承孔、法兰连接等受力集中区域保留充足壁厚，外壁辅以局部加厚凸台，抵消螺栓预紧力与曲轴交变载荷带来的变形风险；非受力区域则适度缩减壁厚，控制整体重量。内腔轮廓随曲轴连杆运动轨迹做避让处理，

　　同时保留润滑油回流的导流坡面，使飞溅润滑后的机油能够顺利回流至油底区域。各孔位之间的位置公差在建模时通过装配基准统一约束，以底部安装面和主轴承孔轴线作为核心基准，确保缸体连接面与曲轴轴线的垂直度满足动力装配要求。该壳体结构既覆盖了小型动力箱体的典型设计要素，也为机械结构教学、零件工艺分析以及虚拟装配验证提供了完整的三维参照。
