多耳带臂环形支座机械构件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:653616
  • 多耳带臂环形支座机械构件
  • 多耳带臂环形支座机械构件
  • 多耳带臂环形支座机械构件

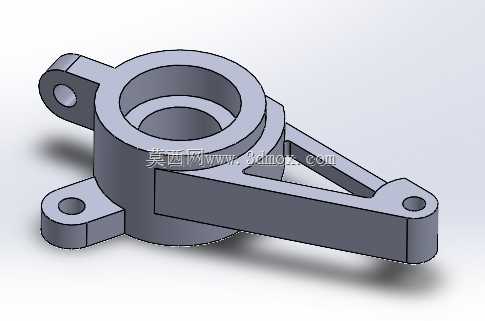

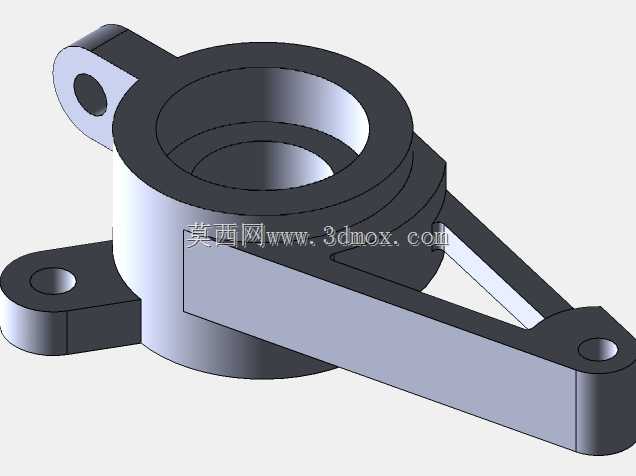

  该构件属于典型的多点位铰接联动支撑件,整体以中部阶梯环形座为核心承载基体,环体采用同轴双层台阶孔结构,内层通孔可穿装转轴或主轴衬套,外层沉台用于容纳轴承外圈、轴套定位台阶或者密封端盖,环壁厚度沿径向均匀过渡,既保证回转配合区域的刚性,也避免局部壁厚突变带来的铸造应力集中。

  从实际装机场景来看,这类零件常见于轻工联动机构、小型输送摆臂、通讯设备外置调节支架以及工位翻转机构中:中部环体作为整组摆臂的回转支点,三个向外延伸的安装耳分别承担不同连接功能——左侧上下平行布置的双耳板开同轴通孔,用于固定在设备机架的立板上,作为整个构件的固定铰接基准;右侧长摆臂末端的单耳孔则用于连接连杆、拉杆或者气动推杆端头,长摆臂侧面额外设置的三角加强筋沿受力方向排布,把臂体承受的推拉载荷直接传导回中部环体,大幅降低长臂末端受载时的弯曲变形量。

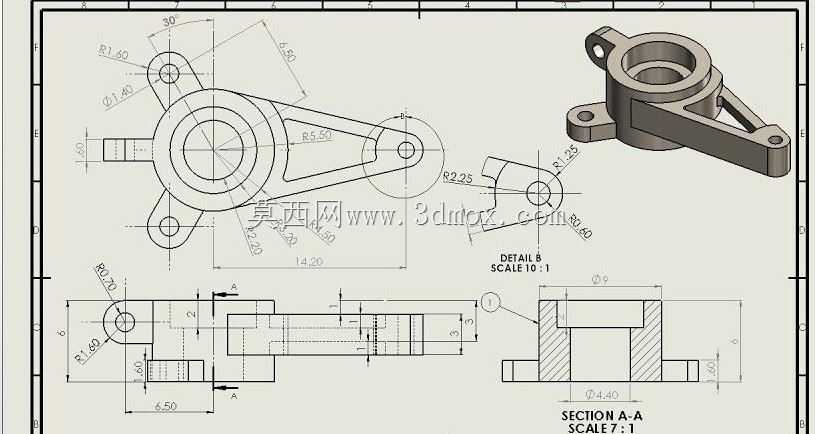

  设计过程中首先要锁定安装边界:中部环的外径决定了周边避让空间,三个耳板的孔位中心距是机构运动校核的核心尺寸,固定耳的两孔同轴度需要控制在装配公差范围内,避免销轴穿装后出现卡滞;长臂末端的铰接孔与中心环孔的中心距,直接决定驱动端的行程输出比例,建模时需要先绘制各孔位的中心连线草图,确认运动包络不会和周边机架、管线发生干涉后,再对实体进行拉伸加厚。

  耳板与环体的衔接位置全部采用圆角过渡,避免直角连接处出现应力断裂风险;长臂采用变截面设计,靠近环体的根部截面高度更大,向末端耳板处逐步收窄,在保证抗弯截面模量的前提下减轻整体自重。所有铰接孔的端面都预留了平垫片或者轴用挡圈的安装空间,孔壁可根据实际磨损情况选配压装衬套,后期维护时仅需更换衬套即可修复配合间隙,无需更换整个构件。

  建模时优先以中心环的轴线为装配基准,所有耳板孔的轴线均与中心环轴线保持平行,符合平面连杆机构的运动特性,装配后整组构件可绕中心销轴顺畅摆动,完成预设的角度调节、动力传递或者工位支撑动作。
