多铰接耳式联动支撑连接构件

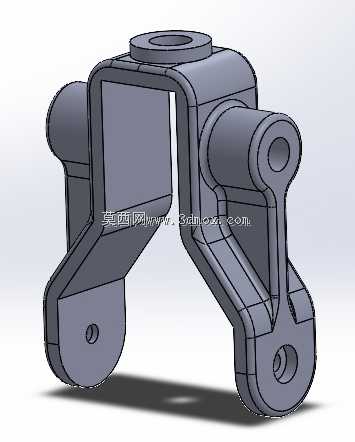

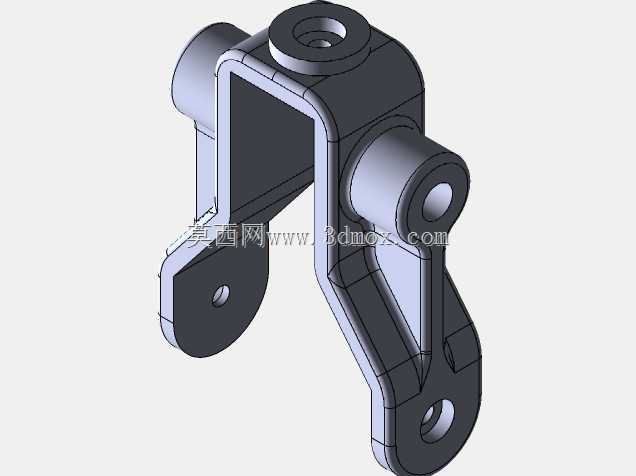

　　该联动支撑连接构件属于多工位铰接传动类机械零件，整体采用一体化铸造成型后精加工的工艺路线设计，结构上同时集成顶部同轴回转套筒、侧置横向铰接轴座、底部两处分叉式带孔安装耳板，各功能部位通过变厚度弧形加强筋连为整体，不存在零散拼接的装配缝隙，能够在承受交变径向载荷与小幅扭转力矩时避免应力集中开裂。从实际设备适配场景来看，这类构件常布置在轻工自动化输送线的摆臂换向机构、小型通讯设备外置折叠支撑模组、便携检测设备的角度调节支架当中，替代传统多片钣金铆接的铰接支座，减少装配累计误差。设计阶段首先确定三处核心铰接孔的中心距边界：顶部套筒内孔用于穿入主轴实现构件整体绕固定轴回转，侧置横向轴座的通孔用于连接驱动连杆，

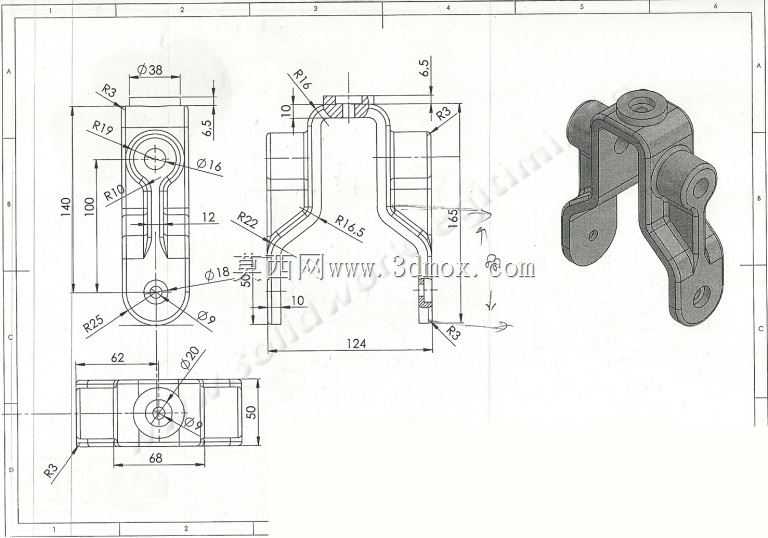

　　将直线驱动件的往复推力转化为构件的定角度摆动，底部两个分叉耳板的同轴孔分别对接执行端负载摆杆，两处耳板开槽留足摆杆运动间隙，避免摆动过程中发生运动干涉。外形轮廓上所有外转角均做R3至R8的圆角过渡，既适配铸造脱模的工艺要求，也能消除热处理环节的淬火应力集中，构件主体腹板采用12mm至18mm的渐变壁厚，受力传递路径上的筋板厚度加厚至20mm，非承载的外侧区域适当减薄，在保证整体刚性的前提下控制零件自重。安装边界方面，三处铰接孔的同轴度公差控制在0.05mm以内，各孔端面预留沉孔台阶用于安装轴用挡圈，防止铰接销轴轴向窜动，耳板开槽宽度匹配配套摆杆的厚度尺寸，装配时销轴穿过孔位后可加装开口锁止，

　　整体摆动行程范围内构件外轮廓不会和周边设备机架发生磕碰。建模过程中提前校验了全摆动角度的包络空间，对筋板和轴座衔接的拐角处做了局部加厚补强，长期运行下铰接孔部位可压入耐磨铜套，降低反复转动带来的磨损，延长整套联动机构的维护周期。
