多工位铰接式机械连接支座结构

　　该构件属于设备传动链路里的中间铰接承载件，日常在轻工自动化输送线、小型联动执行机构、通讯外设的可调支撑模组里较为常见，核心作用是同时承接上方回转部件的轴向载荷、两侧摆臂的交变铰接拉力，以及底部两个同轴耳板的销轴剪切力，把多个方向的运动约束整合在同一个一体式支座上，省去多件拼接带来的装配累计误差。

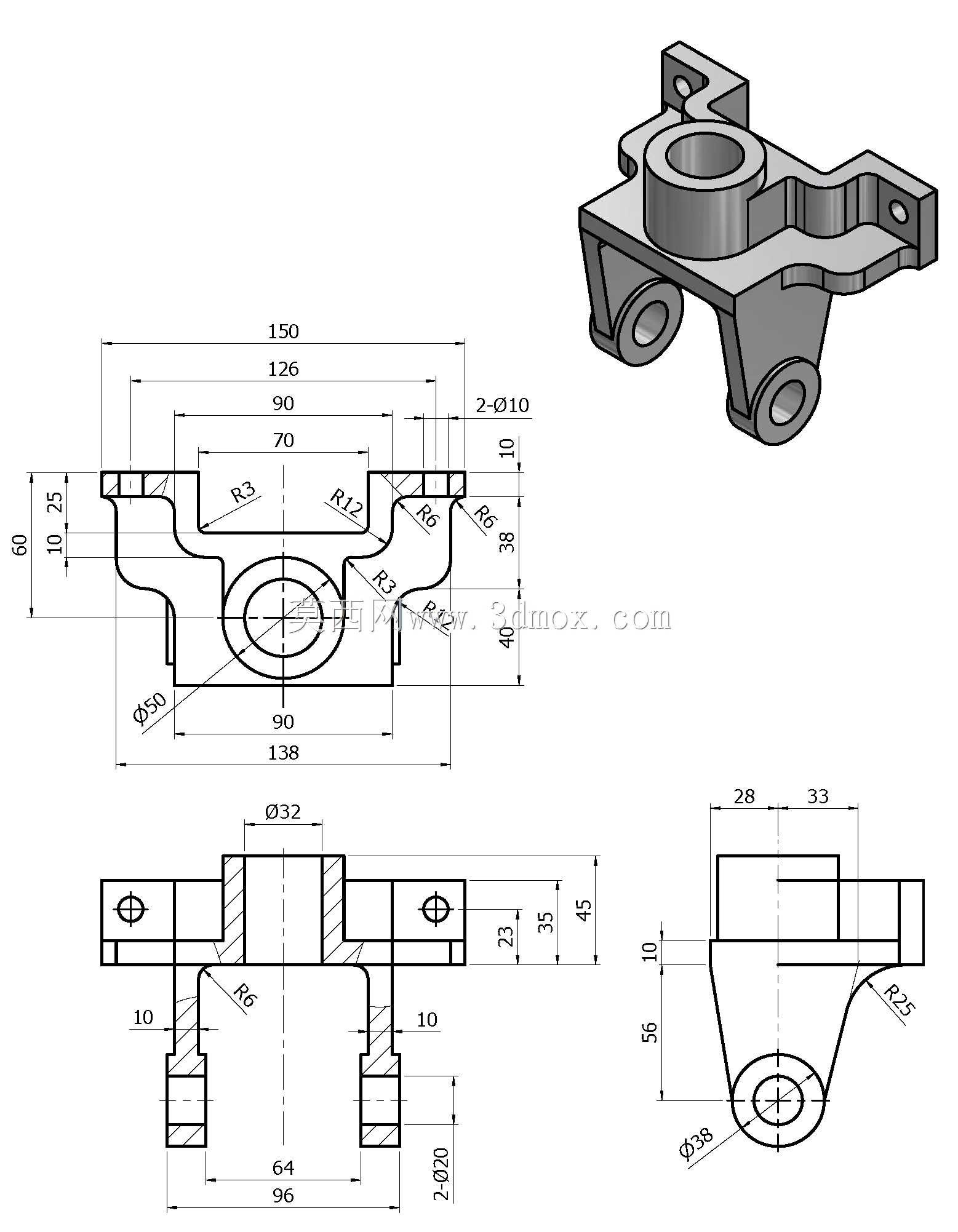

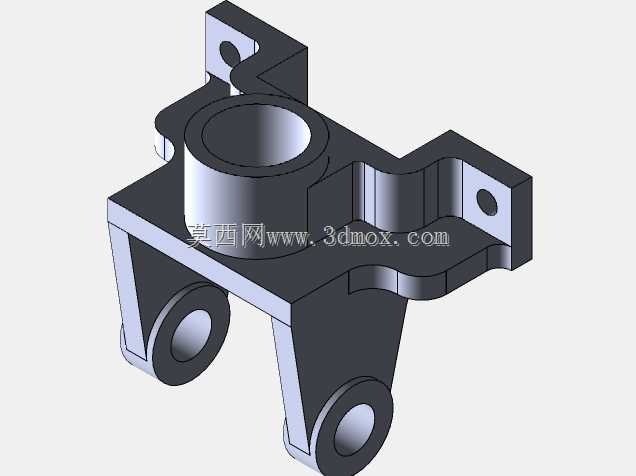

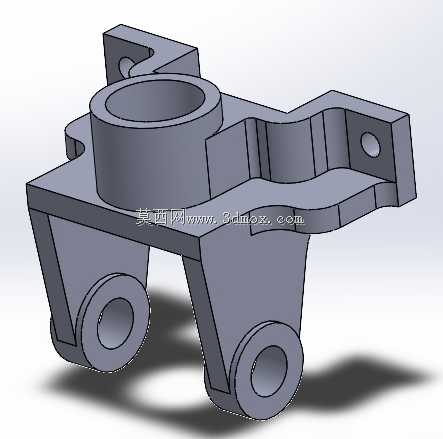

　　从结构布局来看，构件顶部居中设置厚壁圆筒座，内孔可直接穿入转轴或者加装轴套，作为上部回转件的旋转基准，圆筒外壁做了加厚拔模处理，根部和下方承托底板整面融合，避免转轴受径向力时筒壁根部出现应力集中；底板向左右两侧延伸出带安装孔的折边，折边处做了向上的折弯加强筋，既可以通过孔位锁附在设备机架的安装面上，也能作为侧向摆臂的限位贴合面，折边的开孔位置预留了足够的螺栓扳手操作空间，现场装配时不需要额外避让周边管线。

　　底部向下伸出两组平行的支撑耳板，每组耳板末端都加工出同轴的通孔，用于穿装销轴连接下方的连杆或者滚轮组件，两个耳板的间距和下方待装铰接件的宽度匹配，销轴穿入后可以通过开口销或者轴用挡圈完成轴向限位，耳板和底板的交接处做了三角加强肋，在机构反复摆动的工况下，能大幅降低耳板开合变形的风险。

　　建模过程中优先保证各孔位的同轴度、安装面的平面度公差：顶部圆筒内孔和底部两个耳板孔的中心距按照传动连杆的行程反推确定，整体外轮廓的长宽高边界控制在小型模组的安装区间内，所有外露棱边都做了小圆角过渡，既避免热处理或者注塑成型时出现应力开裂，也消除装配时的锐边划伤风险。构件的底板平面作为主安装基准，加工时一次铣削成型，保证上方圆筒轴线和安装面的垂直度，两侧折边的安装孔采用长圆孔兼容设计，允许安装时小幅调整支座的固定位置，补偿机架焊接带来的孔位偏差。这类一体式支座相比多件螺栓拼接的支架，整体刚性更强，没有拼接面的松动间隙，在高频小幅摆动的工况下使用寿命更长，不需要定期复检连接螺栓的预紧力，适配通讯设备可调支架、小型轻工机械的联动枢轴、输送线的浮动支撑座等多种场景。
