双环铰接式重载连接支撑支架

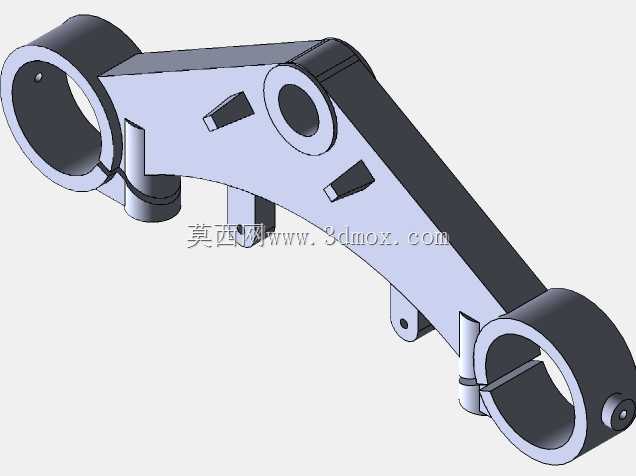

　　这款双环铰接式支撑连接构件，主要面向需要同轴穿装固定、同时承载多向摆动力矩的机械装配场景，常见于户外折叠作业机具、轻型代步车的前叉联动部位、工装夹具的摆臂连接端，以及小型输送线的张紧摆架位置。构件两端设置开口抱箍环结构，环体预留锁紧切缝，侧端加工同轴螺纹孔，穿入锁紧螺钉后即可抱紧穿过环腔的圆管或光轴，不需要在被连接件表面额外加工键槽或定位孔，现场装配时可以沿轴身任意调整轴向位置，适配不同安装间距的机架布局。

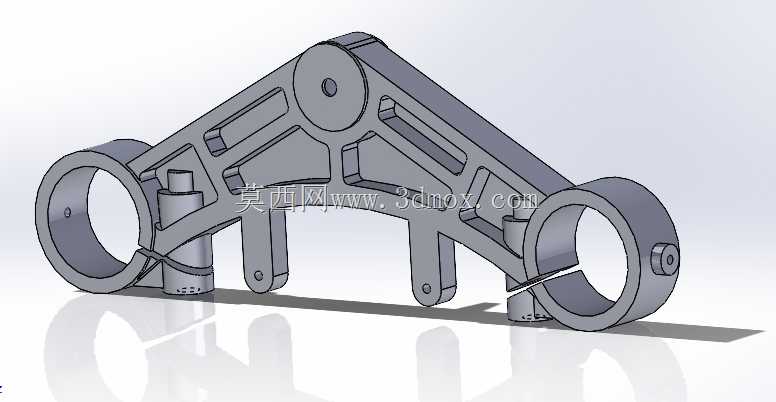

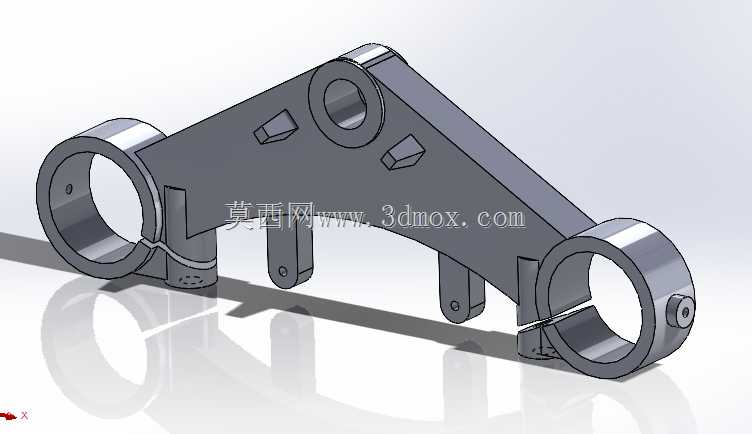

　　从结构受力逻辑来看，主体采用三角桁架式镂空布局，没有采用整块实心板材铣削的方案，在保证整体抗弯截面模量的前提下，去除了腹板区域非受力的冗余材料，既降低了构件自身重量，也让压铸或者机加工过程中的内应力分布更均匀，长期承受交变载荷时不容易出现腹板翘曲变形。顶部居中位置设置带中心孔的铰接凸台，可作为整个摆臂组件的回转支点，穿入铰接销轴后和机架上的固定座形成转动副；下方垂向延伸出三组带通孔的吊耳支脚，支脚孔位可用来挂载复位弹簧、限位拉杆或者附属联动杆件，多个挂载点分散布置，避免单点受力过载导致支脚断裂。

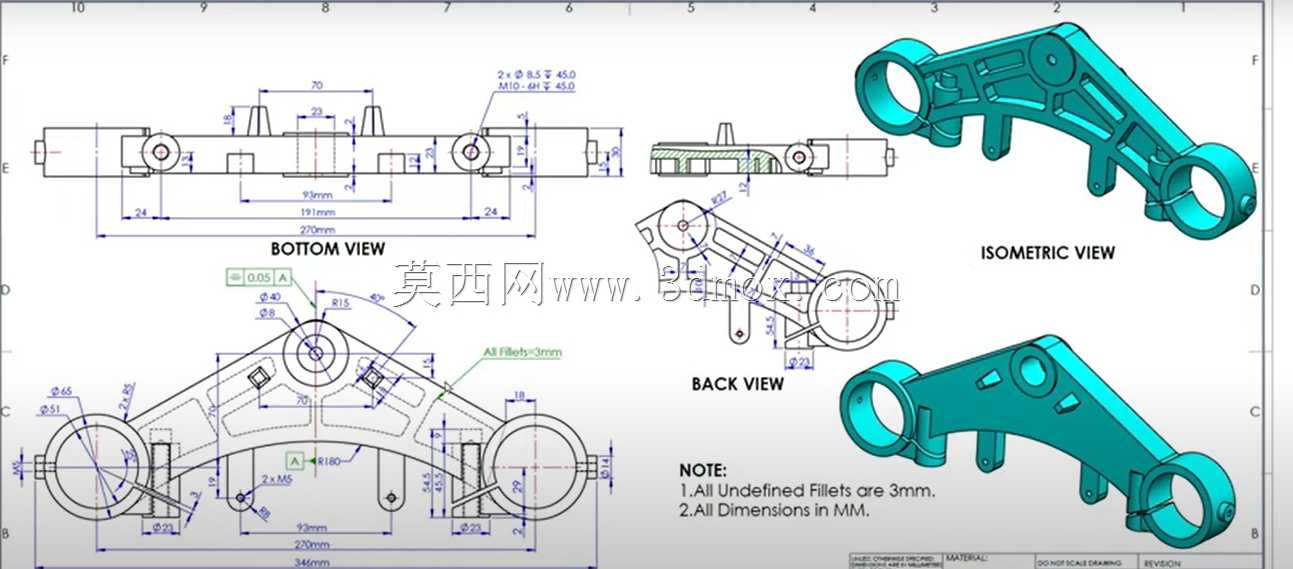

　　建模过程中优先完成两端抱箍环的同轴度约束，两个环的内孔轴线保持平行且间距匹配常用的30到40毫米直径圆管安装尺寸，环体壁厚预留足够的锁紧变形量，拧紧螺钉时切缝收窄不会导致环体出现应力开裂。主体腹板的加强筋沿着载荷传递路径布置，从两端抱箍环的受力点向顶部铰接凸台汇聚，筋条厚度和主体壁厚保持均匀过渡，避免壁厚突变带来的铸造缺陷。下方三个垂向支脚的安装孔位处于同一水平投影面上，挂载杆件后支脚承受的拉力可以直接传导到主体筋条上，不会在支脚根部形成额外的弯折力矩。

　　安装边界方面，构件整体横向跨度适配常见的窄幅机架安装空间，两端抱箍的外圆轮廓不会和周边相邻的转动部件发生运动干涉，顶部铰接凸台的厚度预留了标准平垫圈和开口销的装配位置，下方支脚的长度留出了扳手拧动螺母的操作空间，整体结构不需要额外焊接补强，装配后即可完成摆臂组件的支撑与联动功能。
