多铰接耳式联动支撑机械臂构件

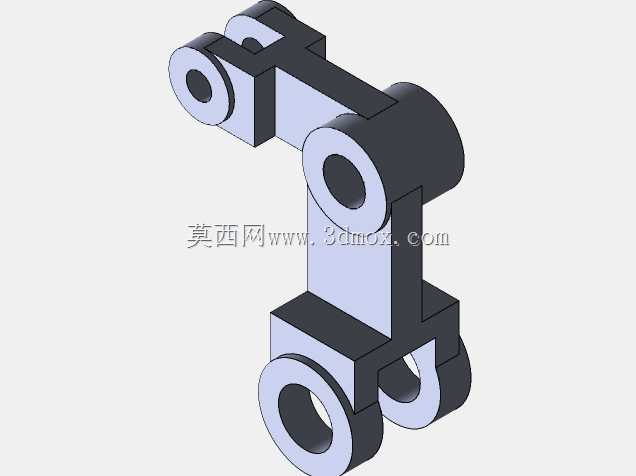

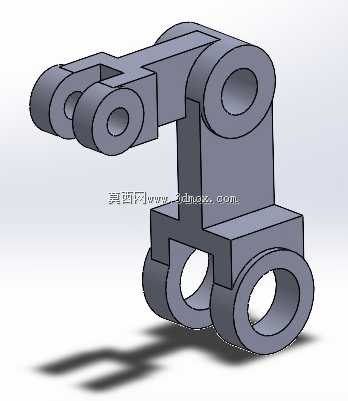

　　该构件属于多铰点联动支撑类机械零件，整体为一体式铸焊风格的刚性支架结构，在自动化产线联动机构、小型工装夹具摆臂、通讯设备架设调节支架以及轻载传动连杆系统中均可作为核心承载转接件使用。零件上下两端分别布置两组同轴双耳铰接孔位，上端两组平行铰耳用于接入驱动摆杆或者联动拉杆，下端大尺寸同轴铰孔则作为整个摆臂的回转支撑基点，中部立板与上下安装基体做了大圆角过渡加强，避免交变载荷下在转角位置出现应力集中。

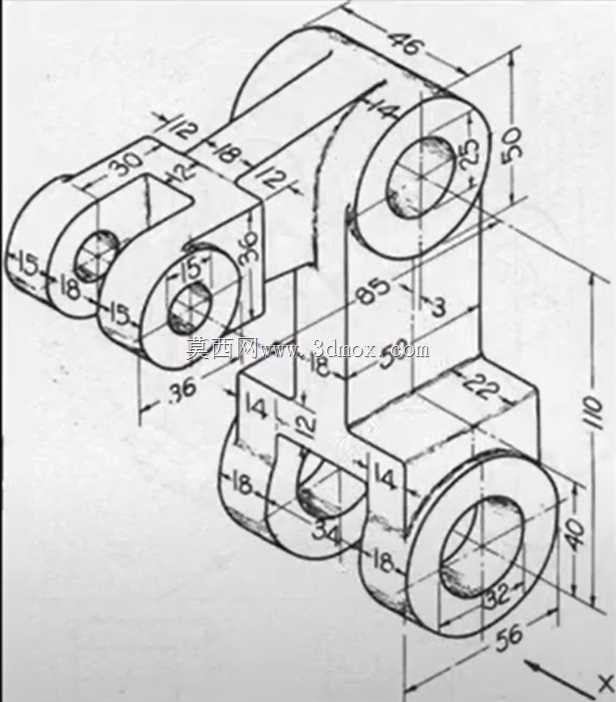

　　从实际装配边界来看，下端两组同轴铰孔的中心距为整机安装的核心定位尺寸，铰孔内可镶嵌自润滑衬套或者深沟球轴承，适配销轴穿装后实现整臂绕基座的定轴摆动；上端两组铰耳分别朝向两个不同的联动方向，左侧双平行耳座预留了拉杆铰接的避让间隙，右侧单组厚壁铰筒则用于承接驱动端的扭矩输入，两个方向的铰点轴线平行度在建模阶段就通过同轴度约束做了管控，装配后可保证连杆运动全程无卡滞。中部连接立板采用变厚度设计，靠近上下铰座的位置壁厚加大，中间段做了局部减重挖空，在保证构件整体抗弯截面模量的前提下尽可能降低运动件自身惯量，对于高频往复摆动的工况来说，更低的惯量可以减小驱动端的冲击负载，也能降低铰接销轴的磨损速率。

　　设计思路上优先保障了铰接孔的壁厚冗余，所有铰孔外圈的筒壁厚度均大于销轴直径的二分之一，承受径向载荷时不会出现筒壁胀裂失效；上下安装基体的对接面均预留了足够的螺栓排布空间，若需要将该臂体和外部滑块、夹具平台做刚性锁附，可直接在基体平面加工螺纹孔完成固定。构件的所有外棱边均做了铸造圆角处理，既符合实际铸件的出模工艺要求，也消除了热处理过程中的裂纹萌生风险。在整机运动校核中，该臂体摆动时上下铰点的运动轨迹被严格限定在相邻构件的避让间隙内，不会和周边的走线槽、限位挡块发生运动干涉，整体结构兼顾了承载刚性、运动灵活性与工艺可制造性，适合小批量铸造成型后再做铰孔精加工的生产流程。
