斯巴鲁MAF传感器壳体焊接转接支架

　　该焊接转接支架主要面向进气系统改装与维修场景，用于质量空气流量传感器壳体与周边管路、安装基面之间的刚性连接。现场布置时，支架既要承受传感器本体重量，也要限制发动机振动向测量段传递，避免进气流量数据因安装松动或管路晃动产生偏差。

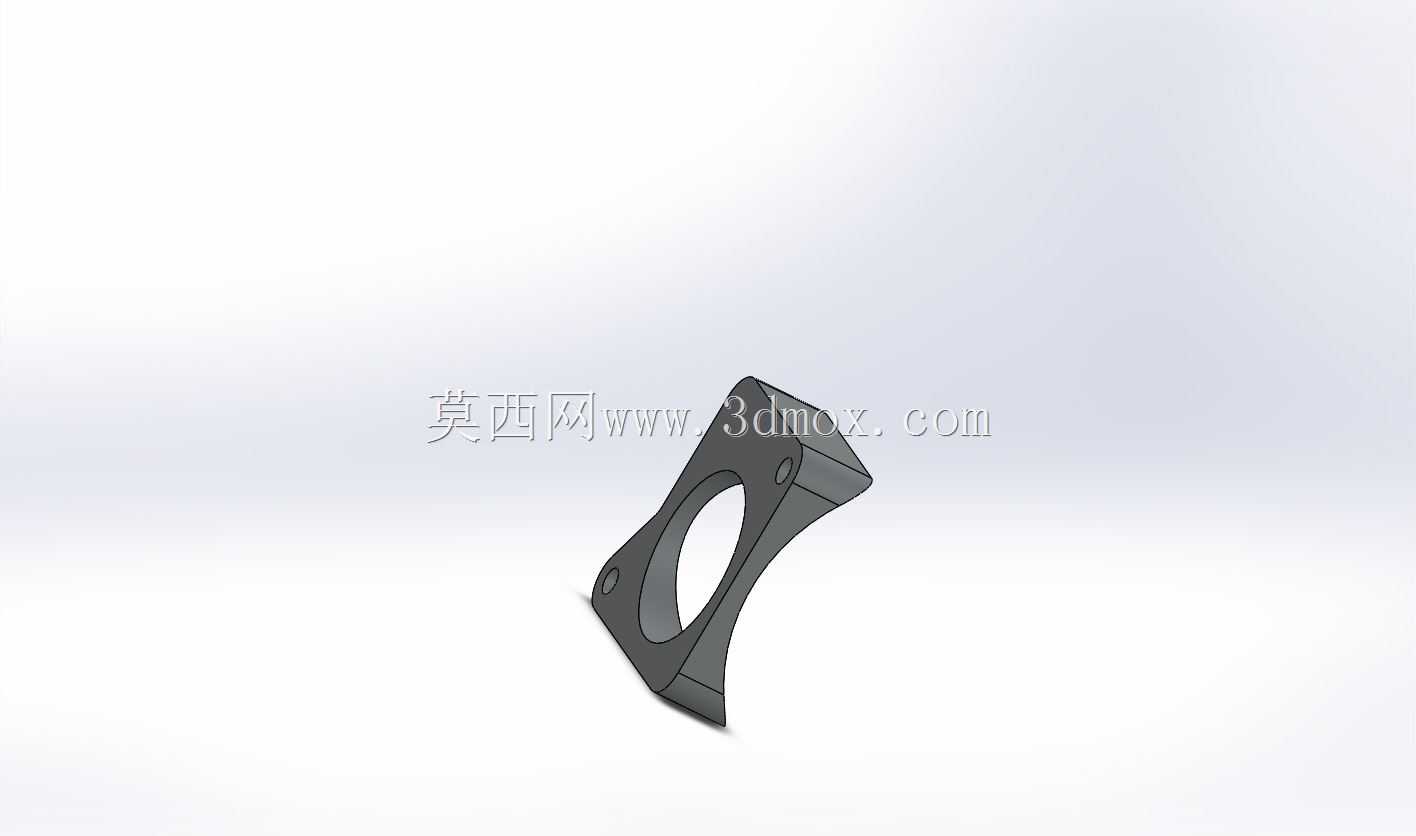

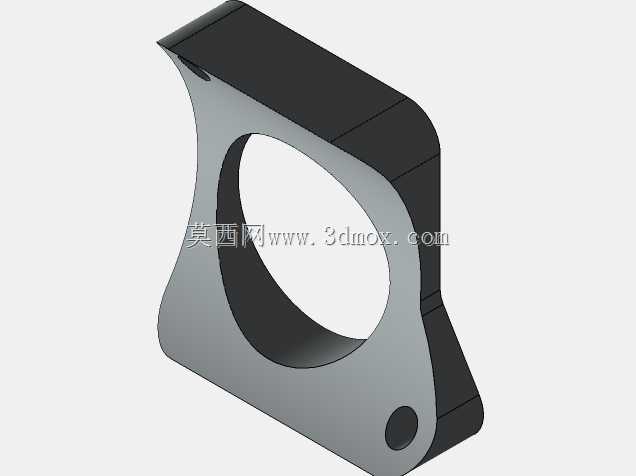

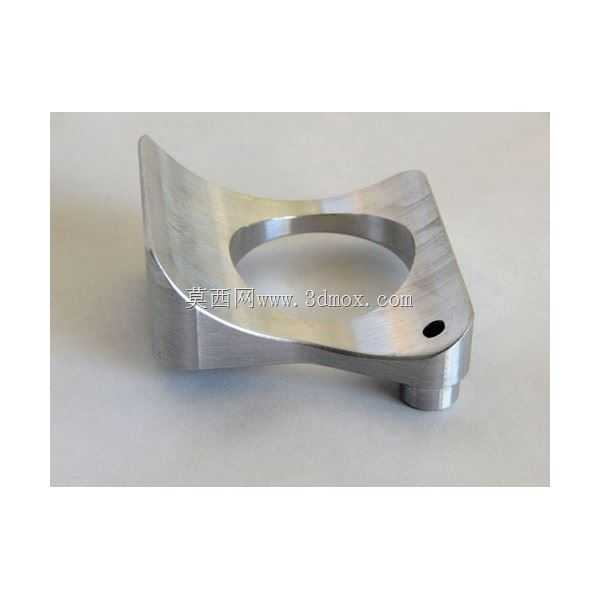

　　结构上，零件采用板状承托面与下部圆柱定位段组合的形式。中部大开孔围绕传感器或管路通过区域布置，孔边保留连续材料带，使载荷能够沿弧形轮廓均匀扩散，而不是集中在单一螺栓点。上部曲面贴合壳体外侧轮廓，可增加接触面积并限制转动；下部短圆柱用于插入对应安装孔或配合位，承担初步定位，减少装配时反复找正的工作量。端部小孔则为紧固件提供穿过空间，锁紧后可限制支架沿轴向和周向位移。

　　设计思路偏向焊接构件的实用化处理。承力区域采用较宽截面，靠近开孔处通过圆滑过渡降低应力集中；非承力边缘按装配空间收窄，以控制重量和材料占用。曲面与平面之间不是简单拼接，而是根据壳体外形形成连续过渡，这使焊接后支架既能保持定位精度，也能避免局部翘曲影响贴合。

　　安装边界需要重点核对三类尺寸：中部开孔直径与传感器壳体外径的匹配关系，下部圆柱段的直径、伸出长度及与孔位的同轴度，端部固定孔相对于圆柱中心的孔距。若周边管路存在折弯或线束走向，还应检查支架外轮廓与软管卡箍、接插件之间的间隙，尤其在发动机舱振动环境下，要保留足够避让量，防止磨损管路或干涉传感器插接。

　　从建模角度看，圆弧承托面、开孔边界、圆柱定位段和固定孔之间存在明确的装配约束，建模时应先确定传感器轴线与安装基面的相对位置，再生成贴合曲面和连接臂。焊接件的板厚方向需要保持一致，焊缝附近可根据工艺要求预留搭接边；机加工配合段则应控制圆柱外径与端面垂直度，以保证装车后传感器姿态稳定。整体结构紧凑，适合小批量焊接加工与后期孔位修配。
