多铰接点位空间传动摆臂支座结构

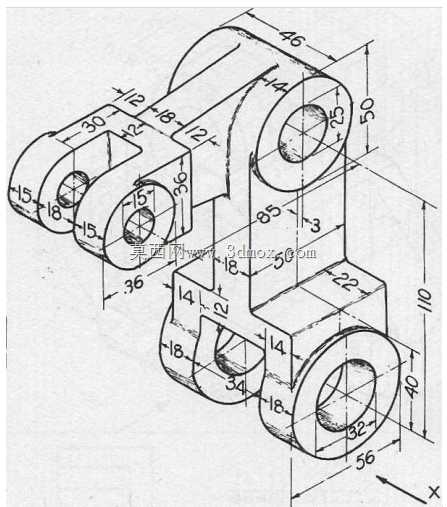

　　这类多铰接点位的摆臂支座结构，常见于轻工自动化输送线的换向摆转工位、小型包装设备的联动执行端，以及通讯工装夹具的姿态调整模组中，核心作用是在有限安装空间内完成三个不同轴系的动力与运动传递，把输入端的小幅摆动转化为执行端的定角度开合或抬升动作。从结构布局来看，构件采用弯折式一体化臂身设计，三个带同轴通孔的铰接筒分别布置在臂身左上、中部、下端分叉位置：左上铰接筒用于连接固定机架侧的转轴，作为整个摆臂的回转基准；中部大直径铰接孔作为动力输入点位，承接凸轮或者连杆传来的驱动力矩；下端分叉的双铰接筒用于挂载执行夹块或者联动拨杆，分叉式布局可以让末端负载的受力对称分布，避免单侧偏载带来的臂身扭转变形。设计阶段首先要校核各铰接孔的中心距公差，

　　三个孔的轴线平行度需要控制在IT7级精度范围内，若平行度超差，装配后转轴会出现卡滞、转动阻力陡增的问题，长期运行还会造成铰接衬套偏磨。臂身的截面采用等厚筋板过渡，在弯折转角位置做了圆角加厚处理，既规避了直角应力集中，又不会过度增加构件整体重量，在满足摆转动态刚性的前提下，降低摆臂往复运动的惯性冲击。安装边界方面，左上铰接孔的外圆端面作为轴向定位基准，装配时贴合机架侧的限位挡圈，下端分叉的两个铰接筒内孔同轴度需要和配套销轴的间隙控制在0.02-0.05mm，间隙过小会出现装配干涉，间隙过大则会导致末端执行件的定位精度丢失。实际工况中，这类摆臂的往复摆转频率通常在每分钟30-60次，臂身主体采用铣削加工成型，铰接孔内可压入自润滑铜衬套，

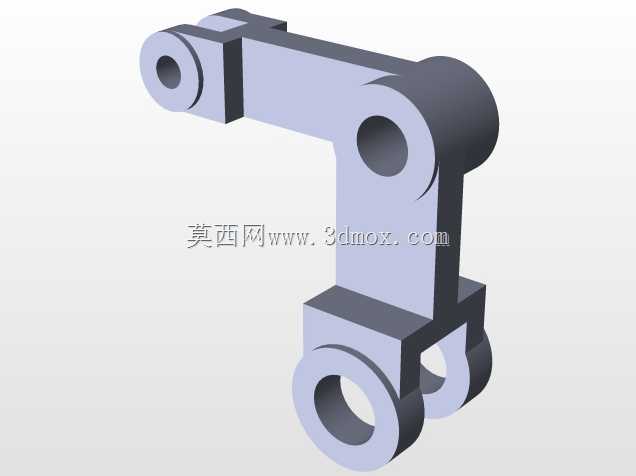

　　减少转轴转动时的磨损量，不需要频繁加注润滑脂。建模过程中需要优先锁定三个铰接孔的空间坐标，再反向拉伸臂身的连接筋板，分叉位置的拔模斜度要和加工工艺匹配，若采用铸件毛坯，分叉内侧的斜度设置为1.5度即可顺利脱模，后续精加工铰接孔时一次装夹完成三个孔的镗削，能有效保证各孔的位置度要求。臂身侧面的平整加工面可以作为检测基准，打表校验各孔轴线的平行度时，直接以该面为定位基准，无需额外制作专用检测工装。
