带侧支接口的90度弯管流体转接件

　　在流体输送管路的现场布设中，经常会遇到管路走向需要直角转向、同时还要在转角位置引出一路旁通支路的工况，这类场景在小型给排水管路、车用冷却循环回路、实验台流体测试管线以及小型化工加料管路中十分常见。常规的标准90度弯头仅能完成两端管路的转向对接，若要在转角处额外引出支路，往往需要在弯头外壁额外开孔焊接支管接头，现场焊接不仅会破坏弯头本体的壁厚连续性，焊接热影响区还容易产生应力集中，在带压输送工况下长期运行后，焊缝位置很容易出现渗漏甚至开裂的问题。这款一体化成型的带侧支90度弯管转接件，正是针对这类复合管路对接需求开发的结构方案。整个弯管主体采用平滑的大曲率圆弧过渡流道，没有直角转折的流道死角，流体在转向过程中的压损远小于直角拼接弯头，

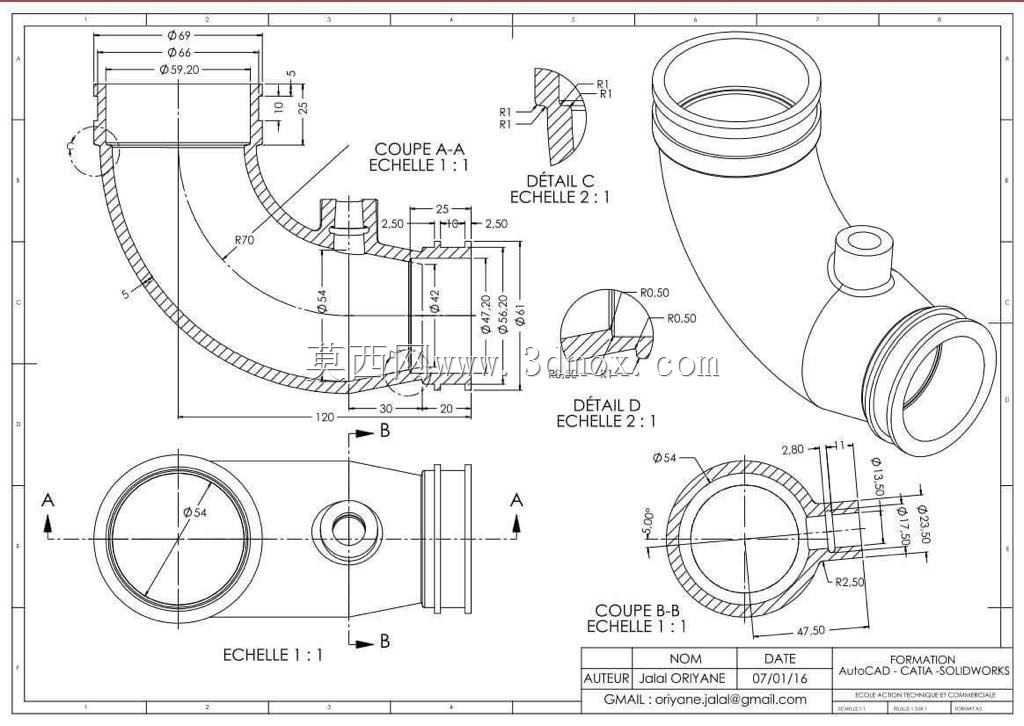

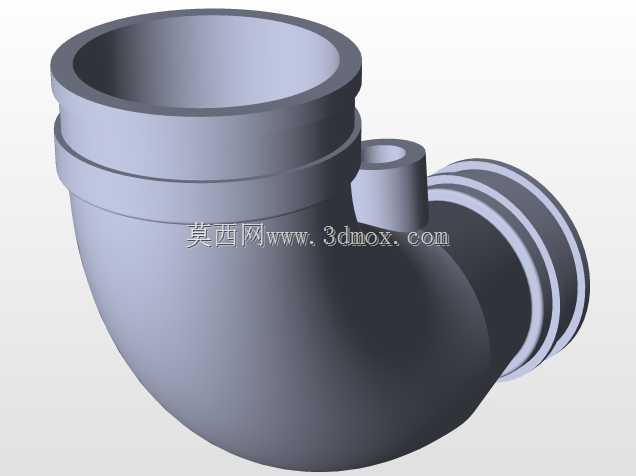

　　流道内壁全程顺滑，输送含微小固体颗粒的介质时也不容易出现颗粒沉积堵管的问题。弯管的上端接口设计为大直径承插式结构，端口处加工有两道凸起的环形限位挡边，安装时可以直接将对应规格的柔性软管套入承插段，两道挡边可以卡住软管内壁的加固层，配合喉箍锁紧后，即使管路存在一定的振动冲击，软管也不会从接口处滑脱。弯管的侧向出口端加工有多道平行的环形防滑波纹，这类波纹结构一方面可以在插接软管时增加接触面的摩擦力，另一方面也能为快插式管接头提供定位卡槽，适配不同的管路快装需求。在弯管圆弧段的外侧凸起位置，一体成型了一个带中心通孔的圆柱侧支接口，这个接口的轴线垂直于弯管两端主接口所在的平面，既可以作为压力检测表的安装取压口，

　　也可以接小型排气阀用来排出管路高点积存的空气，还可以作为小流量旁通管路的引出接口，不需要额外在管体上开孔焊接。从安装边界来看，弯管两个主接口的中心距按照常用软管规格的转弯半径设计，安装时不需要额外预留过大的操作空间，侧支接口的外端面和弯管主体外壁之间保留了足够的扳手操作空间，安装压力表或者小型阀门时工具不会和弯管本体发生干涉。整个零件的壁厚按照等强度原则设计，圆弧转弯处的壁厚略大于直段接口位置，抵消弯管成型过程中内侧壁厚堆积、外侧壁厚减薄带来的强度差异，在额定工作压力下各个位置的安全系数保持均匀。建模过程中先绘制弯管的中心扫掠路径，按照流道内径和外壁壁厚生成基础弯管实体，再分别在三个接口位置添加承插挡边、防滑波纹和侧支凸台，所有过渡位置都做了圆角处理，避免应力集中，结构完全适配注塑或者铸造成型的工艺要求，不需要后续额外机加工就可以直接使用。
