双端铰接弯臂式连接支座结构设计

　　该弯臂式连接支座属于典型的空间传力铰接构件，在轻工自动化输送线、小型工装夹具摆臂、通讯设备外置可调安装架以及桌面级实验台架中十分常见，核心作用是在两个存在高度差与水平偏距的安装点位之间，传递径向载荷与小幅摆动扭矩，同时为铰接转轴提供同轴度稳定的支撑基准。

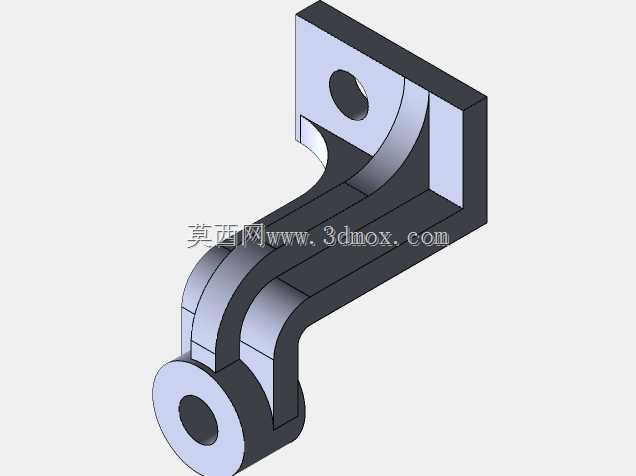

　　从实际装配边界来看，构件上端为垂直布置的方形安装法兰，法兰面预留贯穿安装孔，可直接贴合设备主机的侧壁安装面，通过螺栓完成刚性锁附，法兰与弯臂衔接的内侧设置了大圆弧过渡加强筋，既避免直角根部出现应力集中，也能抵消摆臂受载时法兰面产生的倾覆弯矩；下端为水平轴线布置的筒状铰接耳座，内孔可穿入销轴、衬套或者微型滚动轴承，和外部摆杆、连杆或者滚轮支架形成回转副，两端安装面的轴线呈空间垂直交错状态，中间臂身采用下沉式弯弧构型，在有限的安装空间内绕开周边管线、相邻构件的干涉区域。

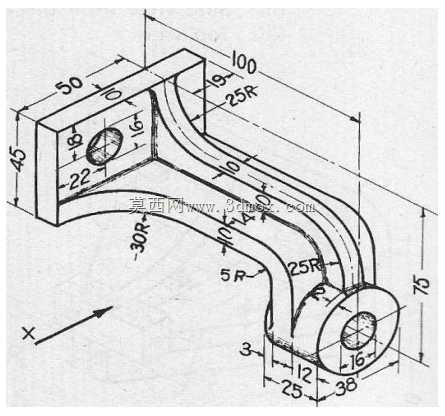

　　设计过程中首先要锁定两端铰接孔的中心距、上端法兰安装孔的孔位间距以及下端筒座的内孔配合公差，这几个尺寸直接决定构件能否在现有设备的安装腔体内完成装配：臂身的壁厚需要根据工况载荷核算，若仅承受传感器、小型走线架这类轻载，壁厚可适当缩减以控制整体重量；若需要承载拖拽线缆、辅助操作把手的交变载荷，则要在臂身两侧增设凸起加强棱，提升臂身的抗弯截面模量。建模时优先以上端法兰安装面为草图基准，拉伸生成法兰基体后，沿空间弯弧路径扫掠出臂身主体，再在臂身末端合并下端筒状铰接座，最后对内孔、安装孔做切除处理，过渡圆角处需保证筋板与臂身、法兰的衔接顺滑，避免铣削或者3D打印成型时出现支撑残留、应力断裂隐患。

　　这类构件在现场使用时，上端法兰锁附后不会产生位移，下端铰接副可随配套连杆完成小角度往复摆动，弯臂的弧形走向既让出了构件中部的走线空间，也让整体载荷传递路径沿着臂身弧线均匀分布，不会在弯折位置出现突兀的应力峰值，适配多类需要错位铰接支撑的机械安装场景。
