带中部方台的阶梯轴套连接构件

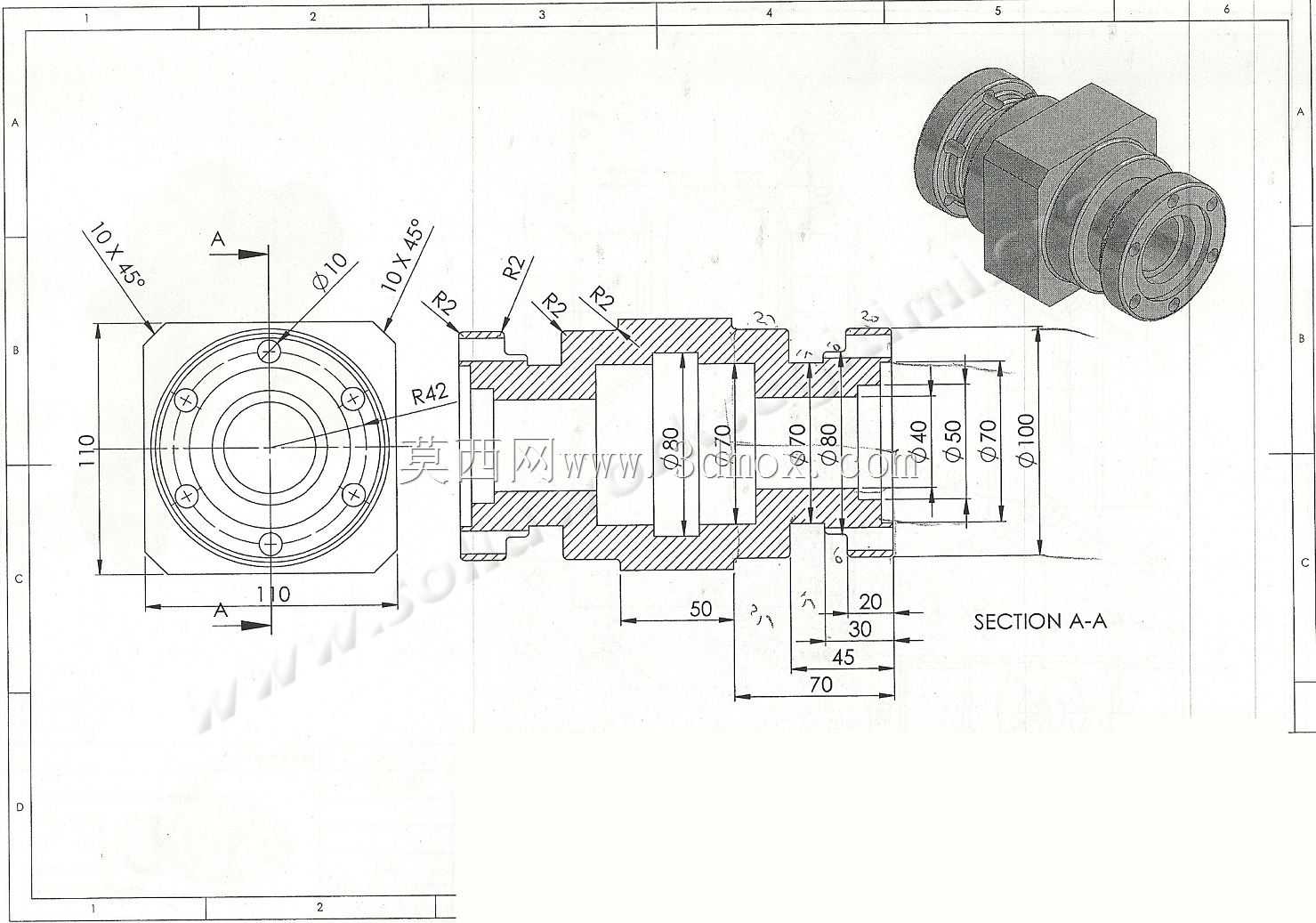

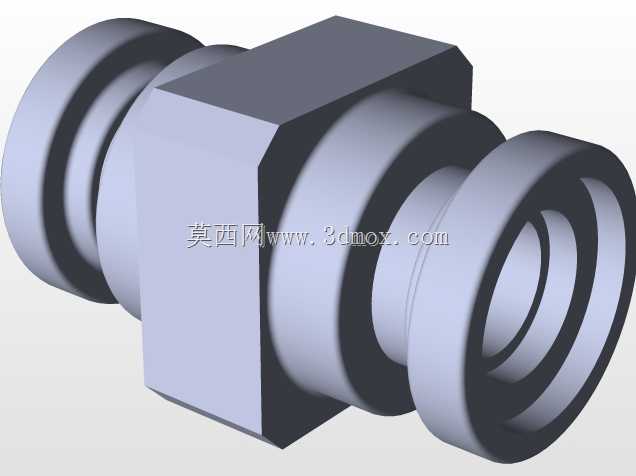

　　该构件属于管路与传动系统中常用的轴套类转接零件，整体沿水平轴向布置，两端为同轴的多阶环形圆柱结构，中部设置一体式方形凸台，在流体管路、小型传动机构、通讯设备外接端口、工装夹具定位工位中都有广泛适配场景。实际使用时，两端不同直径的环形台阶可分别对接对应规格的管路接头、轴承内圈或者设备壳体预装孔，中部的方形凸台并非冗余造型：在装配工位中，方台的两个平行平面可直接被扳手卡位，拧紧对接接头时不会出现整根零件跟转的问题；也可以嵌入设备壳体预设的方形防转槽内，限制零件周向转动，承受管路内介质压力波动或者传动启停带来的周向扭矩，避免圆柱面配合长期受剪出现松脱。从结构设计逻辑来看，零件两端的多层阶梯环带各有明确功能：最外侧的宽环端面作为轴向定位面，

　　装配后贴紧对接件的密封端面，可在此处加装平垫片或者O型密封圈，封堵配合面的径向间隙；向内收缩的各段圆柱直径依次变化，分别对应不同的配合公差段，和对接件形成间隙配合用于快速穿装，或者过渡配合实现无径向窜动的定位。中部方台和两侧圆柱衔接处做了直角棱边过渡，建模时保留清晰的棱线特征，加工时可通过铣削一次加工出方台的四个平面，两侧圆柱段则采用车削工艺完成同轴加工，一次装夹即可保证两端外圆的同轴度，降低二次装夹带来的形位公差误差。从安装边界来看，零件的轴向总长度由两端圆柱段加中部方台的厚度共同决定，布置安装空间时，轴向需要预留出两端接头拧入后的避让距离，径向方向上，中部方台的对边宽度大于两侧所有圆柱的外径，因此在壳体上开孔时，

　　不能直接加工贯通圆孔，需要对应方台轮廓加工出方形沉槽，沉槽的深度和方台厚度匹配，装配后方台完全沉入沉槽内，两端圆柱分别从沉槽两侧的圆孔穿出，不会出现零件轴向窜动。两端的内孔为贯通式阶梯孔，不同内径的台阶可用于限位内置的密封环、限位卡簧或者穿装的传动轴，内孔台阶端面可承受轴向窜动带来的冲击力，避免内部零件从端口滑出。在通讯类户外设备的外接端口场景中，这类零件可作为线缆穿舱的锁紧接头主体，方台卡在设备壳体的防转槽内，两端外螺纹段（本模型为光面阶梯轴结构，可后续拓展外螺纹特征）分别对接舱内锁紧螺母和舱外防护软管，中部方台承受拧紧扭矩，不需要在壳体内部额外预留扳手操作空间，大幅压缩舱内布局占用的体积。建模过程中优先绘制轴向回转草图，

　　通过旋转命令生成两端所有阶梯圆柱与内部贯通阶梯孔，再在中部基准面绘制方形凸台草图拉伸合并为实体，最后对所有非配合棱边保留清晰直角，仅在端口锐边处添加极小的倒角去除加工毛刺，既避免装配时割伤密封件，也不会破坏配合面的定位精度。整个零件没有复杂曲面特征，所有结构都面向实际加工与装配需求，没有多余装饰结构，在做结构干涉检查时，只需确认中部方台的对角尺寸不会和周边相邻的管路、支架零件发生空间碰撞，两端圆柱的伸出长度满足对接件的啮合深度要求即可，适配常规车铣复合加工工艺，量产时工艺路线短，装夹次数少，成品同轴度容易保证。
