双耳铰接式带座支撑连接座

　　该支撑连接座属于小型传动与工位定位场景里的通用铰接支座，日常在轻工输送线的摆臂限位、工装夹具的翻转支点、小型检测设备的角度调节机构中都能见到同类结构，核心作用是把回转销轴的载荷稳定传递到安装基板，同时为配套摆杆、连杆提供同轴的铰接点位。

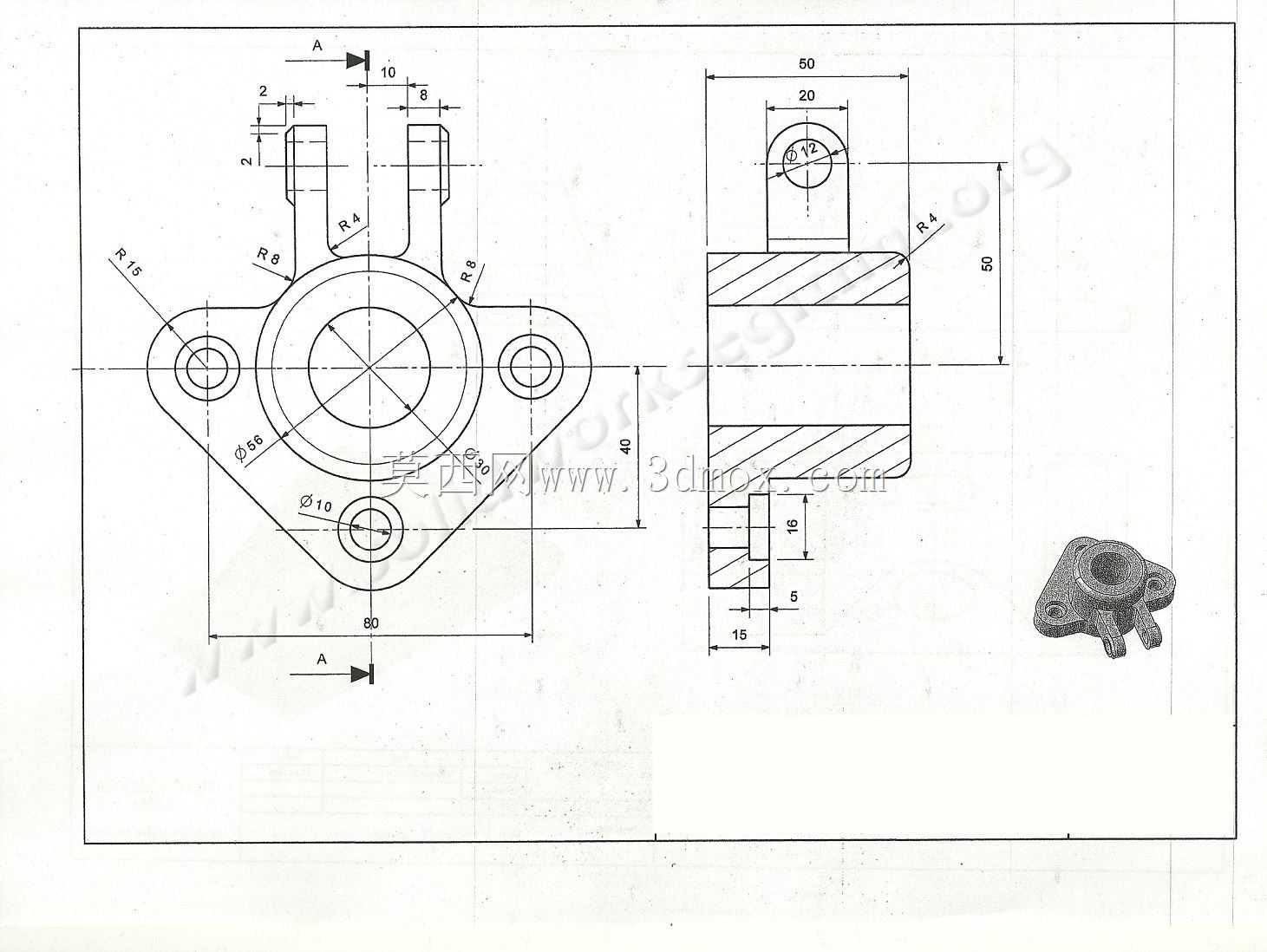

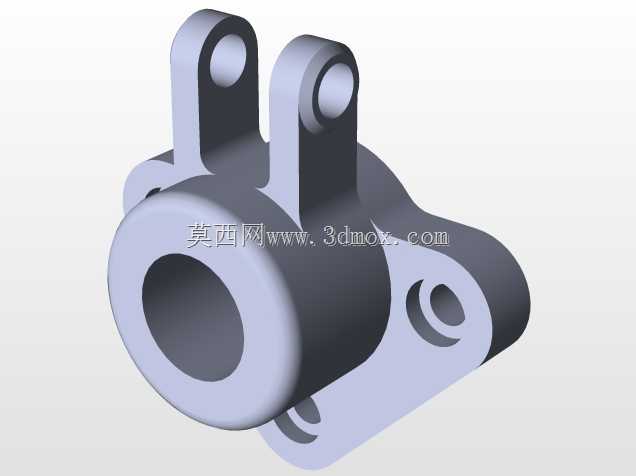

　　从结构布局来看，主体横向设置贯通的厚壁圆筒，内孔可直接穿装转轴或衬套，圆筒外壁做了加厚凸缘，既提升内孔的耐磨冗余，也避免转轴受径向载荷时筒壁出现局部变形。圆筒上方延伸出两片平行的双耳立板，立板顶端加工同轴通孔，两个孔位的同轴度直接决定铰接销轴的转动顺畅度，建模时需要优先约束两孔的中心距与同轴公差，立板根部做了大圆角过渡，分散摆臂往复摆动产生的交变应力，杜绝根部应力集中开裂。

　　底座部分采用异形延展平板，平板上预留两处安装沉孔，孔位分布在圆筒两侧的支撑翼面上，安装时可通过内六角螺栓将整个支座锁固在设备机架台面，沉孔设计让螺栓头完全沉入板面以下，不会干涉上方摆臂的回转行程。底座与圆筒衔接的曲面做了顺滑拔模处理，若采用铸件加工可直接满足脱模要求，若采用机加工件则可减少铣削时的空刀路径。

　　设计过程中需要先锁定横向主筒的中心高度，这个尺寸决定了配套连杆的回转中心标高，再以此为基准向上推导双耳立板的孔位高度，保证上下两组铰接孔的中心距符合连杆机构的运动行程要求。安装边界方面，底座的外轮廓宽度要小于配套安装工位的预留空间，双耳立板的外侧间距要留出摆杆的装配间隙，主筒两端的伸出长度不能和周边管线、相邻机构发生运动干涉。整体结构没有复杂异形曲面，所有特征均为拉伸、打孔、圆角组合而成，建模逻辑清晰，可直接作为机构设计中铰接支座的参考原型，也可根据实际载荷大小等比例缩放壁厚与孔位尺寸，适配不同负载的工位需求。
