双筒铰接式机械连接支座结构设计

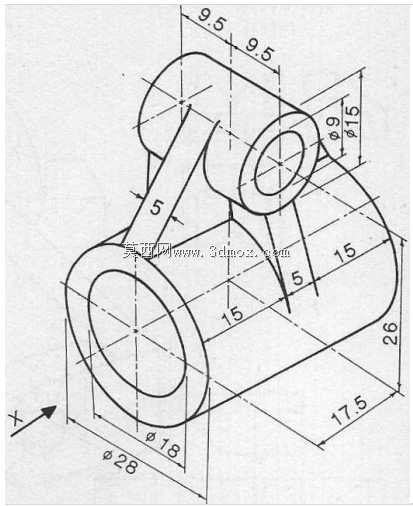

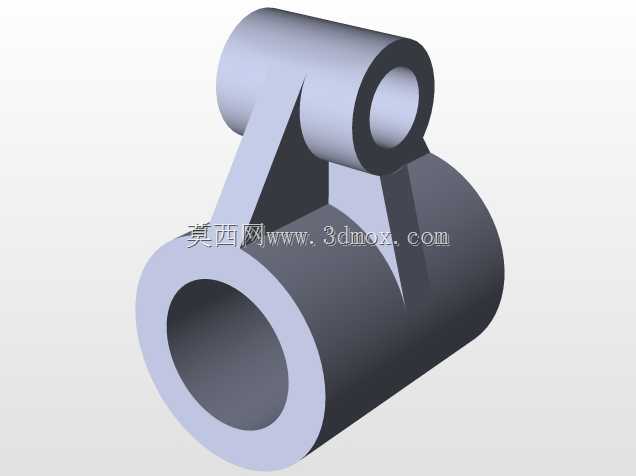

　　该铰接支座结构常见于轻工输送线、小型工装翻转机构以及手动调节工位的传动链路中，核心作用是在两根正交布置的管轴之间提供刚性支撑同时保留转动副的装配空间。下部大直径筒段作为主承载轴套，穿入固定工位的主轴后承担整机倾覆力矩，上部小直径筒段用于穿装调节摆杆或者联动销，两侧斜向加强筋将两个筒壁连为整体，避免载荷集中在筒壁相交的焊缝位置。建模阶段先确定两个筒的中心距与轴线夹角，下部筒体轴线水平布置，上部筒体轴线与其保持空间垂直，两个筒的内孔分别按照配合轴径预留间隙，壁厚选取时优先保证筒口端面的承压面积，避免锁紧螺栓压紧后出现端面压陷。斜筋的轮廓并非简单直边，两侧筋板分别从大筒外圆的切线位置延伸至小筒下方的支撑面，

　　筋板厚度取筒壁厚度的一点二倍左右，既保证支撑刚性，也不会在铸造或者3D打印成型时出现局部材料堆积。从安装边界来看，大筒外圆的径向尺寸决定了支座在机架上的避让范围，小筒的轴向伸出长度需要保证摆杆装入后两侧卡簧有足够安装位，两个筒的端面都加工出同轴倒角，方便轴件快速穿入。实际工况下，当摆杆绕小筒轴线转动时，作用力通过筋板传递到大筒主轴，筋板与筒壁的交接处做了圆角过渡，降低应力集中系数，长期往复摆动时不容易在交接位置产生疲劳裂纹。结构没有多余的外露凸台，整体外轮廓流畅，在狭小设备腔体内布置时不会和周边管线发生干涉。设计过程中还需核对内孔的同轴度要求，大筒内孔作为基准，小筒内孔的轴线位置度公差根据摆杆的转动精度调整，

　　若用于手动调节工位可适当放宽公差，若用于自动联动工位则需收紧公差保证传动顺畅。支座的下端大筒可沿主轴轴向滑移调整位置，侧面预留紧定螺钉孔位，锁紧后即可固定工位，上部小筒内可加装衬套来提升耐磨寿命，磨损后仅更换衬套无需更换整个支座，维护成本更低。
