立式铰接支撑支座结构设计

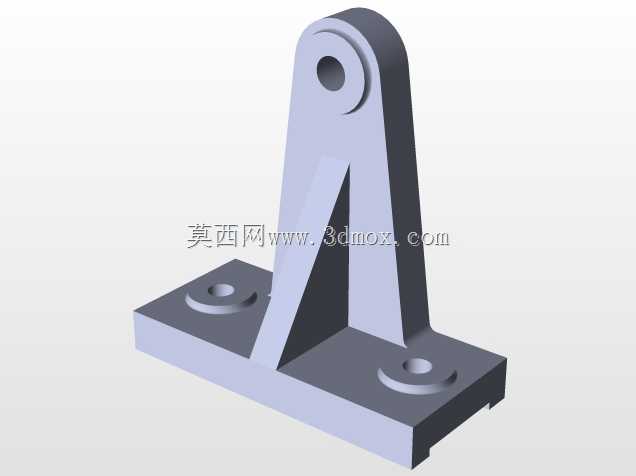

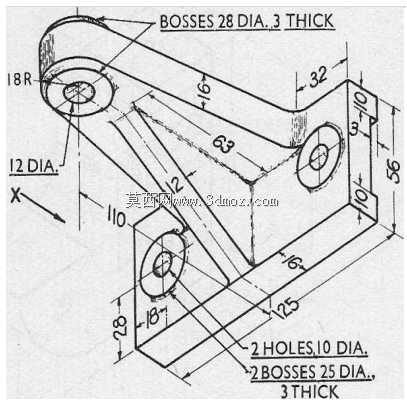

　　该支座属于设备侧装铰接支撑类零件，在自动化产线、小型工装夹具、通讯设备架设工位中常作为摆臂、连杆、张紧组件的回转支撑基座使用，底部通过两组沉孔完成与安装基面的锁附固定，上部带同轴通孔的双耳式立板用于穿装铰接销轴，为被支撑构件提供稳定的回转支点，中间增设的三角加强筋将立板承受的径向、倾覆载荷直接传导至底板，避免立板根部受交变载荷出现应力集中断裂。从实际装机边界来看，底板为矩形平板结构，两个安装孔分别布置在底板左右两端，孔位周边做局部凸台加厚处理，锁附螺栓时凸台端面贴合安装基面，既保证螺栓预紧力均匀分布，也减少底板整体厚度，控制零件自重；底板侧边预留小缺口，可适配安装基面的定位销走边或者线缆避让需求，

　　在密集排布的工装工位中不会和相邻构件发生干涉。上部铰接孔的轴线与底板安装面保持平行，孔口做倒角处理，销轴穿装时可自动导正，孔壁预留足够的配合壁厚，长期承受摆臂往复摆动产生的挤压载荷也不会出现孔壁变形；立板外侧做圆弧过渡收边，没有尖锐棱角，既消除热处理或者机加工过程的应力集中点，也避免装配运维人员剐蹭受伤。设计阶段先从安装工况反推结构尺寸：首先根据被支撑摆臂的最大摆角、铰接点的受力大小确定销轴直径，再匹配铰接孔的内径与立板厚度，保证孔壁的挤压强度满足往复载荷要求；随后根据底板安装孔的孔距要求确定底板长宽尺寸，两个安装孔的中心距预留足够余量，锁附螺栓后支座整体不会出现倾覆趋势；中间三角筋的厚度取立板厚度的0.7倍左右，

　　筋板两侧分别与立板侧壁、底板上表面完全融合，转角处做圆角过渡，避免焊接或者铸造过程出现工艺缺陷。如果采用钣金折弯加焊接工艺制作，可分别下料底板、立板、三角筋，定位工装夹紧后完成满焊，焊后去应力再精加工铰接孔与底板安装面，保证孔轴线与安装面的平行度；如果采用一体铸造成型，可在拔模方向预留合理拔模斜度，非配合面保留铸造拔模纹理，配合面一次装夹完成铣削、铰孔，控制铰接孔的同轴度与端面垂直度。这类支座在实际使用中替代了零散焊接的临时支撑件，所有安装尺寸、铰接点位都标准化，同型号支座可以直接互换，设备维护时不需要现场配焊修配，大幅缩短工装调试周期；立板与底板之间的三角筋结构在不显著增加零件重量的前提下，将支座的抗倾覆刚度提升数倍，即使摆臂承受侧向偏载，支座也不会出现明显形变，保证铰接回转的同轴度稳定，长期运行也不会出现销轴卡滞、异响的问题。
