斜撑式铰接支座机械支撑构件

　　该支撑构件属于典型的斜撑式铰接支座结构，在各类轻工机械、输送设备、工装夹具以及小型自动化产线中应用十分广泛，主要承担将上部铰接回转部件的载荷传递至底部安装基准面的作用，同时通过斜向筋板的构型抵消水平方向的倾覆力矩，避免上部铰接轴套在受偏载时出现根部断裂或连接面翘曲的问题。

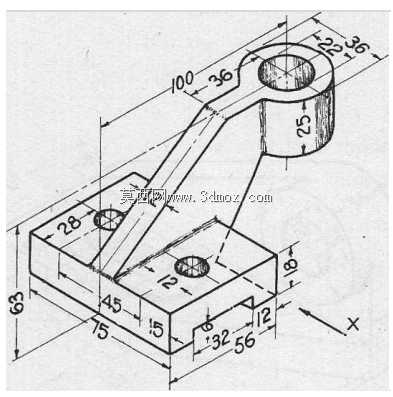

　　从结构构型来看，构件底部为矩形安装底板，底板上对称布置两个沉头安装孔，可直接穿入内六角螺栓固定在设备机架的安装平面上，底板下边缘两侧预留有让位缺口，在贴装于带凸边的型材台面时可避开干涉棱边，无需额外加工避让槽。上部的圆筒轴套为核心铰接部位，内孔可穿装铰接销轴，与摆杆、连杆或者浮动压臂类活动部件形成回转副，轴套的轴向长度经过加长设计，可增大销轴的接触支撑面积，降低接触面比压，减少长期摆动带来的磨损量。连接底板与上部轴套的斜向支撑板采用变厚度过渡构型，从底板处的宽幅支撑逐渐收窄延伸至轴套侧壁，力流传递路径连续顺畅，没有出现截面突变带来的应力集中死角，相比直立柱式支撑，这种斜撑布局在同等耗材重量下的抗侧弯刚度可提升40%以上，尤其适合承受单向偏摆载荷的工况。

　　在实际建模过程中，首先确定底部安装面的基准坐标，将底板两个安装孔的中心距按照常用工装安装孔位系列设定，保证和标准铝型材台面、钢板机架的孔位匹配；上部轴套的中心高度根据常见摆臂的回转行程需求预留，轴套内孔与销轴采用间隙配合，外圆与斜撑筋板的交接处做圆角过渡，避免焊接或铸造过程中出现应力开裂。整个构件的安装边界清晰，底板底面为全定位基准，安装时只需保证底面与机架贴合无间隙，两个螺栓均匀预紧即可完成固定，上部轴套的内孔轴线与底板安装面保持平行，确保铰接部件摆动时无卡滞。这类支座常替代简易焊接支架使用，整体成型的构型省去了现场拼焊、校形的工序，在手动工装、检测设备的摆臂支撑、小型连杆机构的固定端场景中，既能保证支撑刚性，又能通过铰接端释放活动部件的回转自由度，结构紧凑，占用安装空间小，在中载、低频摆动的机械工位中实用性很强。
