汽车用涡轮增压装置结构展示三维设计

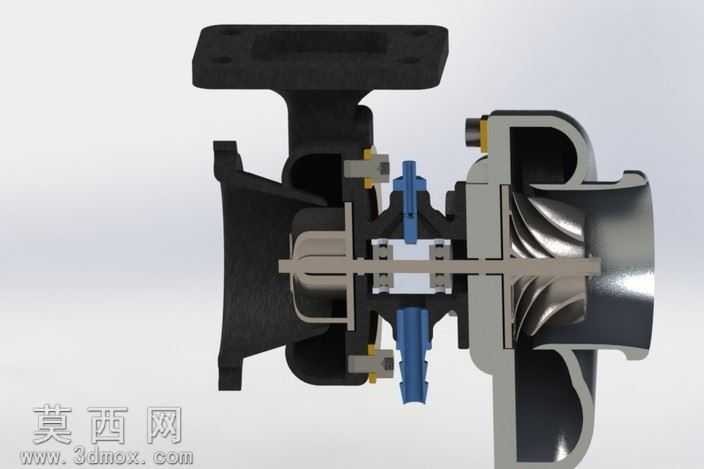

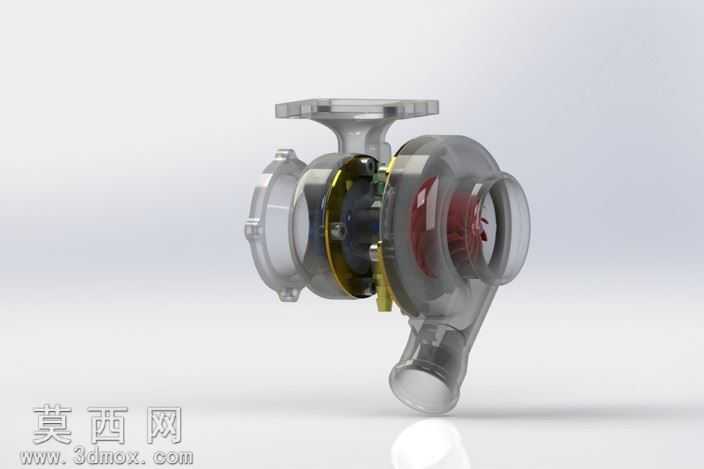

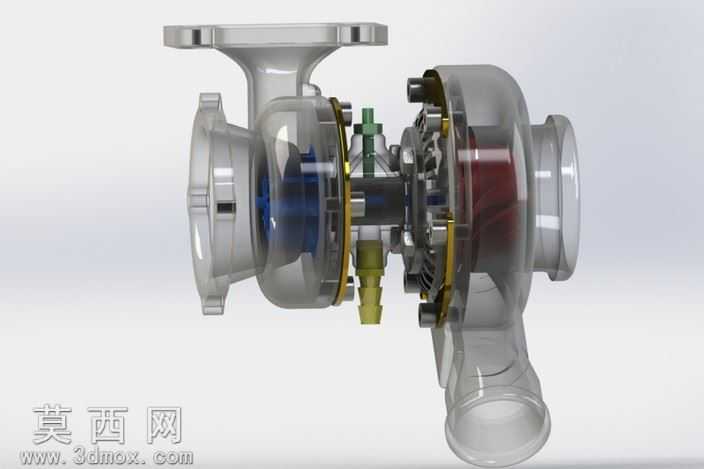

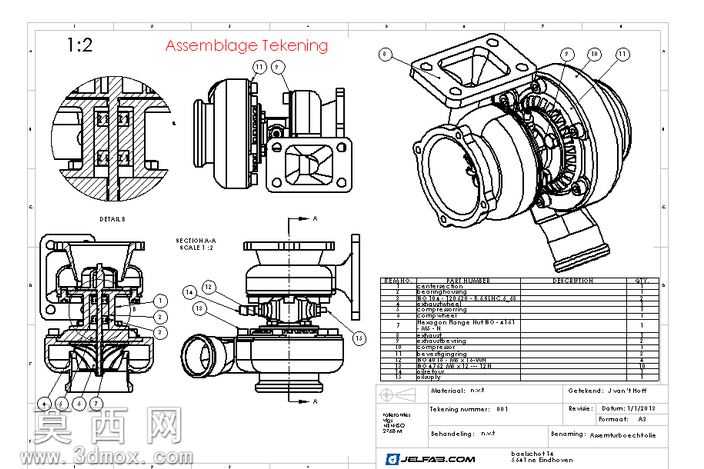

本作品为汽车动力系统配套的涡轮增压装置三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体气动布局的框架搭建，再逐步拆分细化各个功能组件。首先构建涡轮端与压气机端的壳体结构，针对涡壳的异形流道特征，采用多截面曲面放样结合实体增厚的方式完成建模，精准还原流道的渐扩、渐缩曲面形态，保证气流通道的顺滑过渡，避免出现建模过程中常见的曲面褶皱、曲率突变问题。中间轴承体部分按照实际装配关系依次布置浮动轴承、密封环、止推部件、润滑油道结构，每一处配合间隙都参考行业通用设计规范设置，还原真实的装配约束关系。压气机叶轮与涡轮叶轮采用参数化建模方式，通过调整叶片的安装角、叶型曲率、叶片数量来匹配设计增压比，叶片的扭曲形态通过多条空间引导线控制曲面生成，保证叶型的气动合理性。渲染阶段采用半透明材质处理外层壳体，将内部的叶轮、轴承、密封组件等核心结构清晰展示出来，金属部件分别赋予铸铝、合金钢、铜质衬套等差异化材质，通过调整材质的粗糙度、反射率参数区分不同零件的质感，叶轮部分的红色标识材质提升了内部结构的辨识度。整个模型完整还原了涡轮增压装置的工作结构逻辑，清晰展示了废气驱动涡轮、同轴带动压气机叶轮压缩进气的核心结构关系，各部件的连接方式、定位结构都做了细致还原，没有出现结构干涉、装配错位的问题，既可以作为机械结构教学的演示素材，也能为相关产品的结构设计、改型优化提供参考依据，帮助设计者快速理解涡轮增压装置的内部构造与装配逻辑。
