U型开槽带圆角夹持支座结构设计

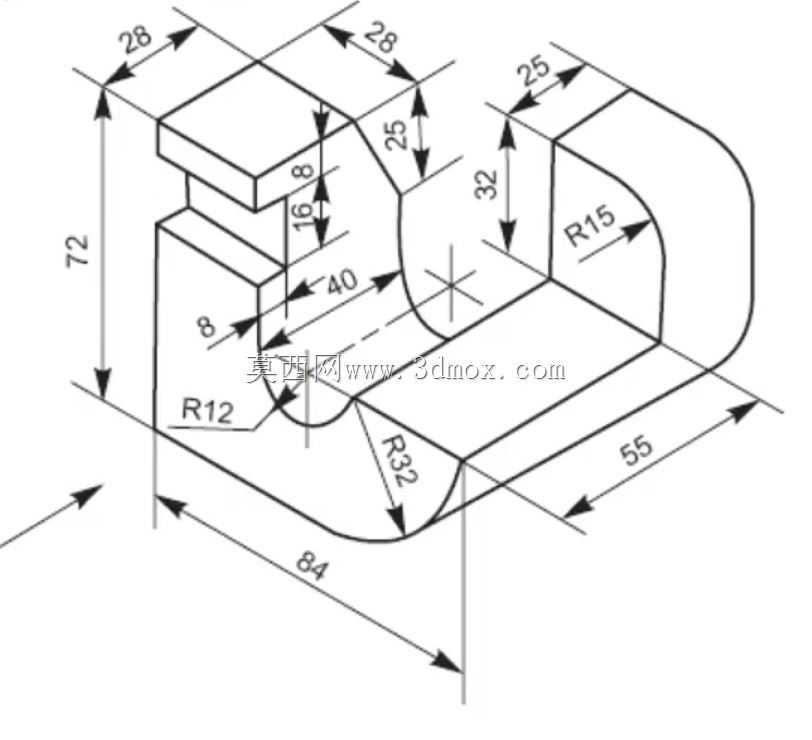

　　该零件属于典型的小型刚性夹持支座类构件，整体呈开口朝向前侧的U型叉架形态，在工装夹具、小型台架定位、手动夹持机构以及教学实训测绘场景中十分常见。零件底部为长条形承载基座，基座两端分别做了大半径圆弧过渡：左端外轮廓圆角R12，右端外轮廓圆角R32，基座总长度方向尺寸84，宽度方向尺寸55，基座右端立壁的内侧转角采用R15圆弧顺滑过渡，既消除了直角根部的应力集中，也让U型开口的容纳空间边缘不存在锐边磕碰风险。

　　从装配边界来看，零件总高度为72，底部基座承担整个构件的安装贴合功能，实际使用时基座底面为完整的安装基准面，可直接贴装在工装台板、设备机架立面或者夹具底座上，基座上可按需加工安装孔完成锁附，图中标注的外轮廓尺寸已经把所有圆弧外伸量包含在内，布局安装空间时只需预留长84、宽55的底面投影区域，高度方向预留72的竖向空间即可，不会出现圆弧部分超出预估边界的干涉问题。

　　零件上部的凸台结构是核心的功能配合段：顶部凸台的长宽尺寸均为28，凸台厚度方向尺寸8，凸台下方收窄形成颈部，颈部竖向高度16，颈部和下方U型立壁衔接。U型开口的槽体部分，槽的内侧竖向高度32，槽口上方对应凸台底部的竖向间距25，槽腔内部的水平跨距标注40，槽壁根部预留8的壁厚，这个壁厚尺寸在保证整体刚性的同时，不会让零件整体过于厚重。设计时特意将顶部凸台做成外伸的方块结构，它既可以作为外部压块、摆杆或者锁紧件的配合卡位，也可以在凸台端面加工螺纹孔，穿入锁紧螺钉后对放入U型开口内的工件、轴类件或者工装模块实现顶紧固定；U型的开放槽口则允许被测零件、管路或者小型功能模块从侧向滑入，不需要从端部轴向穿装，在频繁更换夹持对象的实训工位、检测工位上，这种侧向开口结构的装拆效率远高于封闭框式支座。

　　结构建模的逻辑完全遵循实体切削+圆角补全的思路：先拉伸出底部84×55的基座本体，再在基座上方两侧拉起立壁，围出U型的开口空腔，之后在顶部叠加28×28的方形凸台，切除颈部多余材料形成收窄段，最后依次对基座两端外轮廓、立壁内侧转角、槽底交接处添加对应R值的圆角。所有圆角并非单纯的外观修饰：R32的大圆弧对应基座右端的大转角，该处是U型开口外侧的主要受力位置，当槽内装入工件、顶部凸台施加锁紧力时，力矩会传递到基座转角处，大圆角可以把峰值应力分散到更长的轮廓段上，避免长期加载后转角处出现裂纹；R12的左端圆角对应零件封闭侧的外转角，该处壁厚更大，小圆角仅做去锐处理；内侧R15圆角则避免槽腔根部在淬火或者受力时出现应力开裂。

　　实际工程应用中，这类支座常作为简易台钳的固定钳身母体、线材裁切工装的定位座、小型传感器的安装支架使用：U型槽内可以放置不同厚度的待夹持件，顶部凸台加工出螺纹孔后配合锁紧螺钉，就能完成快速压紧；底部基座的平整底面可以和标准铝型材工作台面贴合，通过T型螺栓直接固定，不需要额外加工复杂的安装接口。图纸上标注的所有尺寸都直接对应建模的驱动参数，修改槽宽、凸台尺寸或者圆角半径时，只需要调整对应参数就能衍生出不同夹持量程的同系列支座，适配不同直径的轴件、不同厚度的板件夹持需求，零件整体没有复杂的曲面特征，加工时通过铣削即可完成全部外形，圆角部位可直接用成型铣刀一次走刀加工到位，工艺性良好。
