带斜撑三角肋的L型机加支座零件

　　这个支座类零件在车间工装台、小型检测工位以及轻型设备机架里用得很普遍，属于典型的焊接改铣削一体化支撑构件，早年同功能件多采用钢板拼焊，焊后需要去应力、校形，配合面还要二次铣削，工序流转长，批量一致性差，现在直接用整块坯料铣出整体结构，刚性和尺寸稳定性都上了一个台阶。

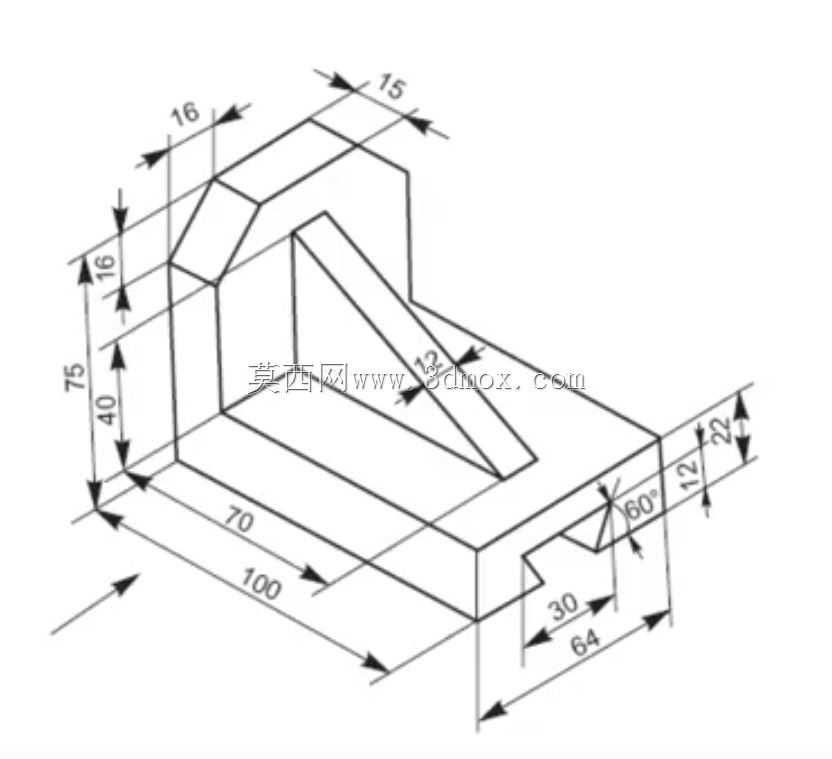

　　先看安装边界：底座总长100、总宽64，底面是整面贴合基准，落在设备台面或者工装基板上时，接触面积足够分散压紧力，不会出现局部压陷。底座右端预留了60度斜面槽口，槽口沿宽度方向居中，槽底距右端面30，槽口两侧壁厚各留12，这个槽不是减重槽，实际装配里是用来卡入导向条或者避让管路接头的，60度夹角刚好对应常用的V型定位块角度，装拆时不用额外找正。底座厚度方向总高22，其中底板实体厚度12，上方立板从底板上表面起升，立板总高到顶面是75，立板自身厚度方向占16，立板后侧距底座后端面的距离是16，也就是说立板靠后端布置，前方留出了开阔的操作空间。

　　立板顶部做了斜切过渡，从立板前棱向后斜切到顶面，斜切段在长度方向投影15，这个斜面不是装饰，一是避免立板顶端直角应力集中，二是当上方搭载的传感器或者小气缸走线时，线缆顺着斜面弯折不会被锐边割破绝缘层。立板和底板之间的三角斜撑是整个零件的核心受力结构，斜撑厚度12，从立板中下部一直延伸到底板中部，跨距方向覆盖70的长度，斜撑两侧和立板、底板交接处都自然过渡，没有留清根死角，铣加工时刀具可以一次走刀完成型面，不需要电极清角。

　　实际受力场景里，这个支座通常在立板正面安装小型压紧气缸、导向滑块或者检测开关，负载方向以垂直向下和水平向前为主：垂直载荷通过立板直接传到底板，水平向前的倾覆力矩原本会让立板根部受弯，三角斜撑正好把这个弯矩转化为斜撑自身的压应力和底板的拉应力，整条传力路径没有薄弱截面，就算在立板顶端施加几百牛的水平推力，立板顶端的变形量也能控制在几丝以内，满足精密定位工位的刚度要求。

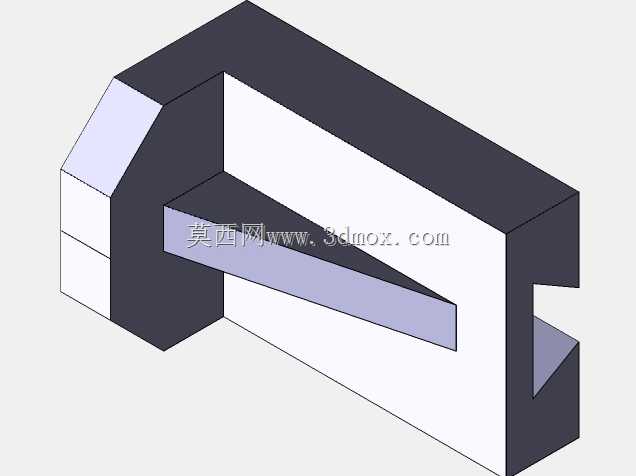

　　建模的时候先拉伸出底座长方体，再叠加后方立板，之后用凸台命令生成三角肋，最后切出右端的60度V槽和顶部斜切面，所有尺寸都从工程图的轴测标注里提取，长宽高方向的标注闭环，没有欠约束的几何元素。工艺编排上选矩形坯料，六面先铣到基准尺寸，之后一次装夹完成型面、槽口和斜面的加工，二次装夹只需要铣底面保证平行度，成品不需要后续焊接或者校形，表面阳极氧化或者发黑处理后就可以直接上线使用。

　　这类支座在自动化流水线的侧向定位工位、实验室小型试验台的支架安装、电子厂治具的基体支撑里都能直接套用，替换拼焊件之后，备件互换性大幅提升，磨损后直接更换同型号零件即可，不用现场配焊修磨。
