弯筒式滚涂除臭作业部件结构设计

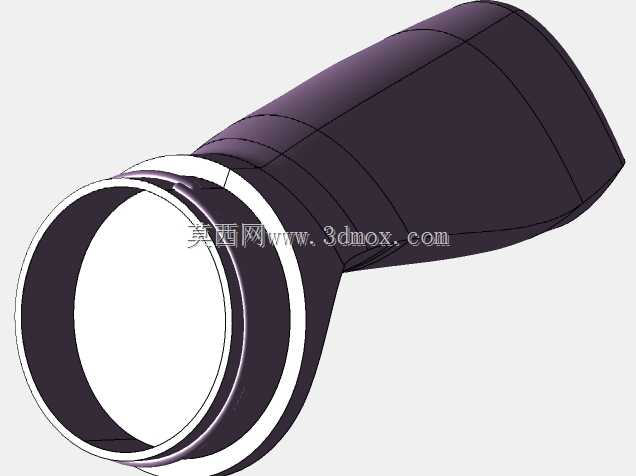

　　该弯筒构件面向表面滚涂作业中的异味处理与废气收集环节，整体采用一端大口径对接、另一端弯向延伸的壳体形态，适配滚涂设备靠近涂覆工位的狭小安装空间。大口径端设置多层环形配合止口，可直接与滚涂腔室的排风接口或集气法兰对位，环形台阶既承担轴向定位作用，也为密封垫预留压合面，减少涂覆过程中挥发气体从接缝处逸出。筒身从对接端开始逐步过渡为平滑弯弧，气流路径随壳体走向转向，能够把滚涂区域裹挟异味的气流导向后续净化单元，避免直筒布局在设备内部与传动辊、供料管路发生干涉。

　　从实际工位布置来看，这类构件常安装在滚涂辊侧上方或涂覆出料端附近，安装边界需要同时避让辊系检修空间、涂料输送管线以及操作人员观察涂覆质量的视线范围。弯段的曲率没有采用急转折线，而是通过多段连续曲面顺滑过渡，一方面降低气流在壳体内的局部阻力，减少含漆雾、含异味气体在转角处沉积挂壁；另一方面也让壳体自身的冲压或折弯成型更顺畅，曲面过渡区不存在应力集中的尖锐折角。筒壁厚度按照常规通风集气构件的受力条件选取，常态下仅承受微负压与自身重量，不需要额外加强筋即可维持截面形状，大口径端的环形凸边则补强了连接区域，防止螺栓压紧或长期负压作用下端口出现变形。

　　结构建模时先确定大口径配合面的中心轴线，再依据设备内部避让路径绘制弯段中心轨迹，随后沿轨迹扫掠生成主体筒壁。端口处的多层环槽需要与对接件逐一核对配合尺寸，止口直径、台阶宽度和密封面平面度都要保留装配公差，保证现场安装时能够顺利推入并压紧密封。弯段外轮廓的包络尺寸需纳入整机干涉检查，尤其要核对构件最低点与滚涂辊防护罩、侧面与机架立柱之间的安全间隙，还要预留拆装时手指和紧固件操作的空间。壳体末端的连接方向根据净化管路接入位置确定，弯角角度兼顾气流导向效果和布局紧凑性，既不能因转角过小造成风阻陡增，也不能因延伸过长挤占周边维护通道。

　　在功能实现上，该构件并不直接参与涂料滚压，而是作为异味收集通路的组成部分，把滚涂过程中散发的挥发性气味集中抽离，改善作业区域空气环境。内壁曲面尽量减少突变凹槽，可降低漆雾附着物清理难度；外表面光滑连续，也便于日常擦拭维护。对接端口的环形结构可兼容卡箍或螺栓压紧两种连接方式，设计时在端口周边预留紧固件操作位置，不需要在弯筒主体上额外焊接复杂支架。若用于不同幅宽的滚涂设备，可在保持弯段曲面逻辑不变的基础上调整端口直径和弯向长度，使集气流量与工位排风需求匹配。整体结构没有复杂运动部件，核心在于曲面走向、配合止口和安装包络的协调，建模过程中需重点检查曲面连续性、端口同轴度以及弯段与周边设备的空间关系，确保构件加工后能够直接装入滚涂工位的排风系统。
