小型台式带式砂光打磨设备结构

　　这套小型带式砂光设备主要面向小尺寸工件的修边、去毛刺、端面找平与外轮廓打磨场景，常见于维修工位、教学实训台、模型制作间以及小型五金加工班组。设备整体采用台式布置，砂带工作面长度方向形成约330毫米的有效作业跨度，带宽按10毫米规格设计，适合处理窄边、细小金属件、塑料件及木质样件。与大型工业砂光机相比，它的占地边界更紧凑，机身可直接固定在工作台面上，操作者能够近距离观察砂带接触位置，对小批量、多品种工件的手工精修更友好。

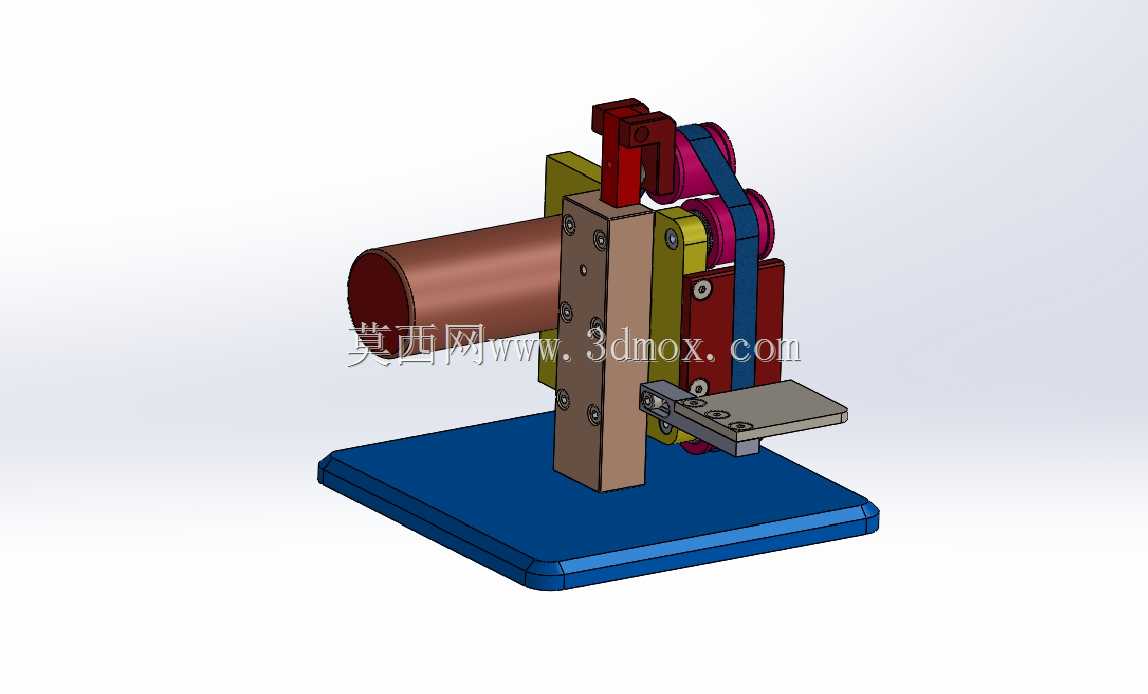

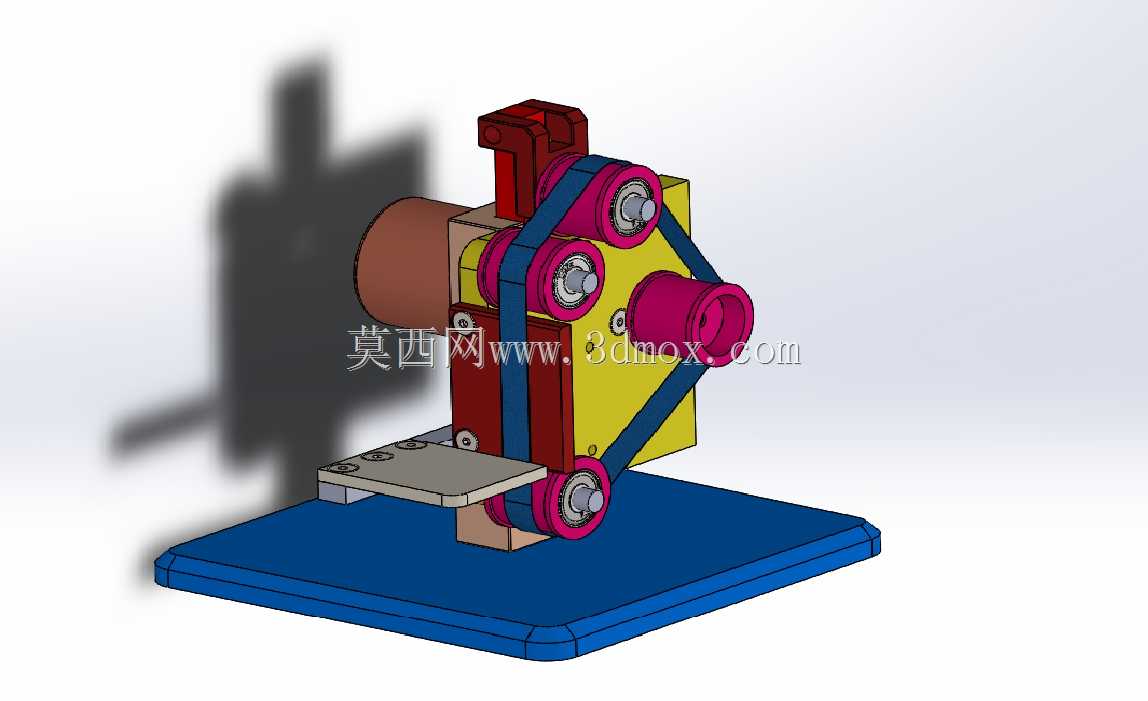

　　从功能布局看，设备由驱动单元、主动辊、从动张紧辊、砂带、工作台托板、机架和防护结构组成。砂带绕置于两端辊轮之间，电机通过传动件带动主动辊旋转，从而使环形砂带持续直线运行。窄砂带的优势在于接触区域小，打磨时反馈清晰，既能对平面进行轻量磨削，也能借助辊轮圆弧位置处理曲面、倒角和异形边缘。对于钣金剪切后的毛刺、3D打印件支撑残留、铝件切口飞边以及小型焊接件的局部修磨，这类设备可以提供稳定的线速度和可控的进给压力。

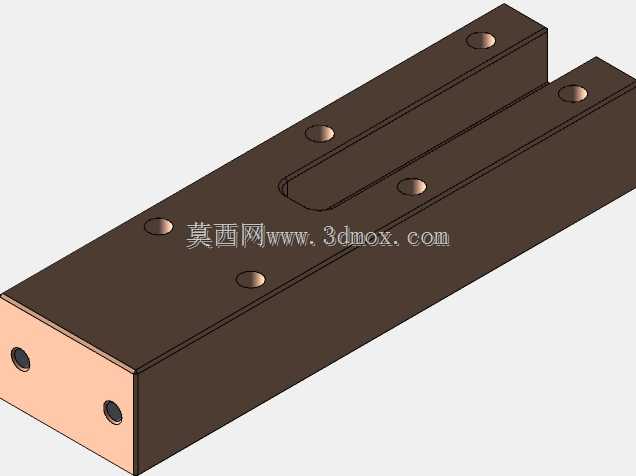

　　结构设计上，机架需要同时承担电机重量、砂带张力和磨削反力，因此底部采用较宽的支撑轮廓，以降低高速运行时的摆动。主动辊与从动辊的轴线平行度是建模和装配中的关键控制点，若两辊轴线存在明显偏角，砂带在运行中会向一侧跑偏，严重时造成脱带或边缘磨损。从动端通常设置张紧与调节结构，通过改变辊轮中心距来完成砂带安装，并利用微调螺钉修正砂带轨迹。三维建模时应把张紧行程、辊轮包角、砂带厚度补偿和拆装空间一并表达，避免只建立外观而忽略实际维护动作。

　　外形尺寸方面，330×10所对应的是砂带工作区的核心边界，并不代表整机外形仅为该数值。整机长度需覆盖电机、辊轮、张紧机构和底座，高度则由砂带立面、驱动布置和工作台高度共同决定。安装时应在底座周围预留砂带更换空间，后侧保留电机散热和接线距离，前侧留出工件取放区域。若设备通过螺栓固定于工作台，台面厚度、孔位间距和螺栓头部沉让空间都需要在结构中明确；若采用夹具临时固定，则底座底面应保持平整，避免压紧后机架产生扭曲。

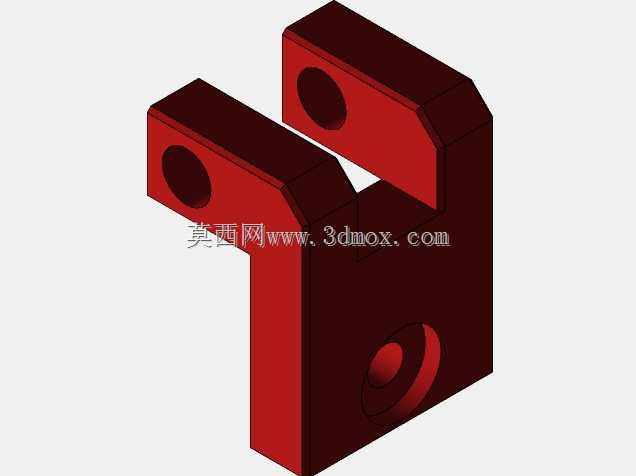

　　磨削工况下，砂带对辊轮施加持续拉力，机架侧板、轴承座和电机支架会承受循环载荷。设计时不宜把侧板做成单纯薄片状外观，应在轴承安装位设置加强凸台或折弯边，减少辊轮轴孔在张力作用下的变形。主动辊表面需考虑摩擦传动需求，辊面圆柱度、同轴度和动平衡都会影响砂带运行稳定性；从动辊则应转动灵活，端部限位结构要能防止砂带越出，但又不能与砂带边缘产生强烈摩擦。

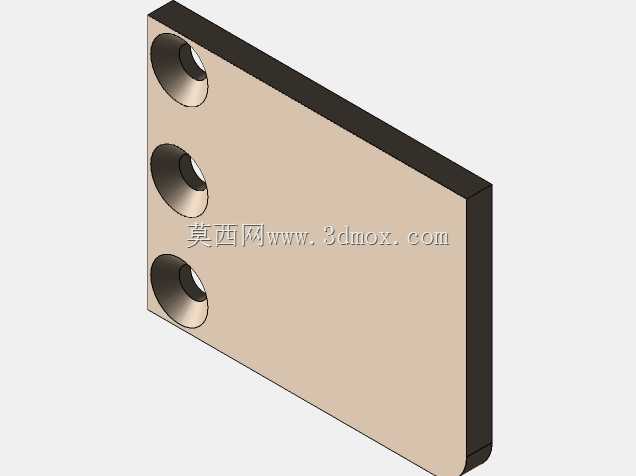

　　工作台托板位于砂带下方或侧方，其作用是为工件提供支撑基准。托板与砂带之间的间隙需要控制在合理范围，间隙过大时薄小件容易被卷入，间隙过小则可能摩擦砂带。针对平面打磨，托板应尽量靠近砂带工作面并保持平行；针对倒角和圆弧加工，则可借助辅助靠模或限位附件控制角度。模型中如果把托板、调节槽、锁紧螺钉和定位面完整建出，就能更直观地检查工件进给路径是否与机架、电机或护罩发生干涉。

　　安全防护也是这类小型设备不可忽视的部分。砂带非工作区应设置护罩，尤其主动辊附近和皮带传动区域需要避免手指误入。电机开关、电源线走向和紧急停止位置应符合工位操作习惯，底座不能因振动而缓慢移位。吸尘接口虽然在小型台式设备上常被简化，但从实际使用看，金属屑、塑料粉尘和木屑会在辊轮及台面周围堆积，若结构上预留小型吸尘通道或集尘口，可明显改善连续作业环境。

　　从建模表达角度，该设备适合拆分为机架组件、辊轮组件、电机组件、砂带组件、工作台组件和防护件进行管理。砂带属于环形柔性件，静态三维中可按包络路径建立薄环实体，重点表达其与两辊的相切关系和工作段直线区域；轴承、螺钉、垫片等标准件应按实际装配层级布置，便于检查轴肩定位、锁紧方式和拆装顺序。整机装配完成后，应重点复核辊轮中心距调节范围、砂带装入后的最小张紧状态、最大张紧状态以及护罩与运动件之间的间隙。

　　在选型和应用层面，这类窄带砂光设备并不追求大余量切除，而强调小工件精细修磨的可达性与操作灵活性。它可以作为钳工工位的补充装备，也可以嵌入教学实验和样件开发流程。结构设计若能兼顾稳定支撑、砂带跑偏调节、快速更换、防护与吸尘，就能在紧凑尺寸下获得较高的使用频率和较好的打磨一致性。
