在常规中小型工业设备的铰接传动、支撑定位场景中,这类带一体式安装基座的同轴铰接支座是应用频次极高的结构件,多数时候承担着转轴支撑、摆动构件铰接定位、传动副载荷传递的核心作用,常见于轻工自动化生产线的摆臂机构、小型输送设备的张紧调节组件、通讯类户外设备的角度调节支架等场景,区别于常规分体式轴承座,这类支座将安装底板与铰接支撑本体做成一体式结构,能有效减少装配环节的累计误差,提升支撑部位的整体刚性。
从结构功能上看,该构件的核心功能区域分为两部分,上部的同轴通孔区域是核心的铰接配合面,孔的内壁需要与铰接销轴、衬套或者滚动轴承外圈做配合,设计时需要根据实际承载的径向载荷大小确定配合公差,若用于低速摆动、载荷较小的场景,可选择基孔制间隙配合,直接搭配销轴做自润滑衬套铰接;若用于转速稍高、存在连续转动的场景,则需要预留轴承安装位,在孔内加工卡簧槽用于轴承轴向定位。下部的一体式安装基座是整个构件的承载基础,基座上预留的两个对称安装槽位,用于穿装固定螺栓,将整个支座锁定在设备的安装基准面上,槽位的长度设计预留了一定的调节余量,方便安装时调整支座的前后位置,补偿加工与装配过程中产生的位置偏差,避免出现孔位对正困难、铰接轴与配套构件不同轴的问题。
设计这类构件时,首先要确定的是上部铰接孔的中心高度,这个尺寸直接决定了配套铰接构件的转动中心高度,必须匹配整套机构的运动包络范围,避免转动过程中构件与基座或者周边固定结构发生干涉。其次是安装基座的底面平面度要求,作为整个支座的安装基准面,平面度公差需要控制在合理范围内,否则锁紧固定螺栓后会导致支座本体发生形变,上部铰接孔出现圆度偏差,直接造成铰接销轴转动卡滞、磨损加剧的问题。在结构过渡区域,也就是上部铰接筒体与下部安装基座的连接位置,设计时做了斜向加强筋结构,这个结构是在控制整体重量的前提下提升连接部位的抗弯折强度,毕竟当铰接部位承受径向载荷时,连接位置是应力集中最明显的区域,若没有加强筋过渡,长期受交变载荷作用很容易出现焊缝开裂或者本体断裂的问题,对于采用一体铣削加工的构件,加强筋与本体的过渡圆角也需要做合理设置,减少铣削加工时的应力集中,同时降低热处理环节出现开裂的风险。
从安装边界来看,该构件的整体外轮廓尺寸紧凑,安装时需要预留的操作空间较小,基座上的安装槽间距是固定的,选型时只需要匹配设备安装面上的螺栓孔间距即可,上部铰接孔的轴向长度决定了配套铰接臂的厚度范围,设计时孔的两端都做了倒角处理,既方便装配时销轴或者轴承的导入,也能去除加工毛刺避免装配时划伤配合零件表面。在实际应用中,这类支座的材质选择也会根据使用场景调整,常规室内工业场景下选用普通碳素结构钢做表面发黑处理即可满足防锈与强度要求,若用于户外潮湿或者有轻度腐蚀的场景,则可以选用不锈钢材质或者做表面镀锌处理,提升构件的环境适应能力。

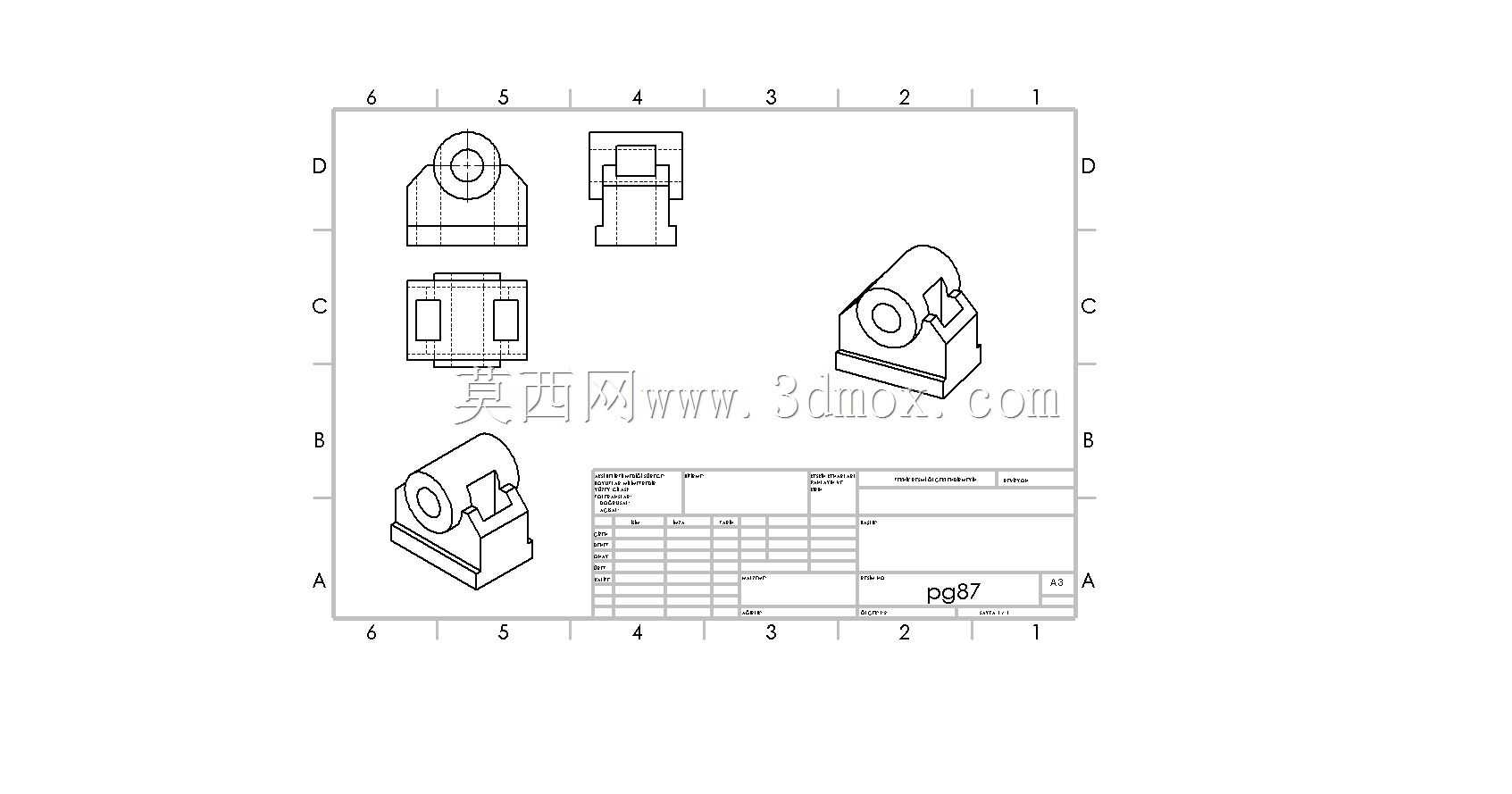

在三维建模过程中,这类构件需要重点关注各个特征的位置公差,尤其是上部铰接孔的轴线与安装基座底面的平行度要求,这个公差直接影响铰接机构的转动顺畅度,若平行度超差,铰接轴会出现别劲的问题,转动阻力大幅提升,严重时甚至会出现机构卡死的情况。另外,安装槽的宽度尺寸需要匹配选用的固定螺栓规格,槽的边缘需要做倒角处理,避免螺栓头安装时与槽边发生干涉。从工程图的视图标注来看,采用多视角投影视图能够完整展现构件的各个结构细节,轴测视角可以直观呈现整体结构形态,方便加工人员快速理解构件的整体形状,各个视图标注的尺寸需要形成完整的尺寸链,避免出现尺寸遗漏或者封闭尺寸链的问题,确保加工人员能够直接根据图纸完成各个工序的加工,不需要反复核对尺寸关系。
