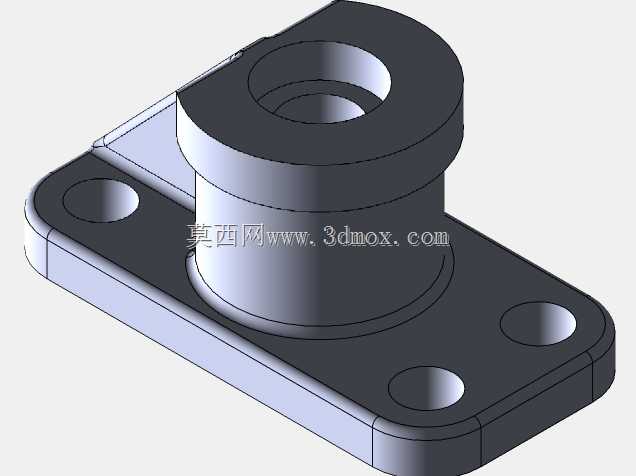

这类支座在设备里承担的是定位与承托任务,常见于输送线侧边导向、小型工装夹具、检测台架以及轻工自动化设备的转轴支撑位置。下部矩形法兰板直接贴装在机架台面或型材基准面上,四个角部通孔用于穿入螺栓完成固定,孔位沿板面对称布置,可抵消立柱受偏载时产生的翻转力矩;板面四角做了圆角过渡,既减少热处理或铸造过程中的应力集中,也避免装配时锐边划伤操作人员。
中部圆筒为主要承载结构,内孔可容纳转轴、导杆或衬套,上端台阶面能够对轴承外圈、轴套端面或配套压盖形成轴向限位。圆筒与底板之间采用较大圆角衔接,载荷从内孔壁传递到筒体后,能够沿圆弧区域平滑扩散至整块法兰,而不是集中在单一交线上。对于需要频繁拆装的工位,这种开放式法兰结构比整体铸造箱体更便于找平;维修时松开四角紧固件即可整体取下,不必拆解周边管线。

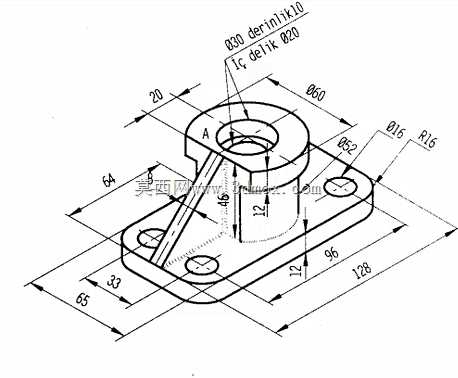

建模时先确定底板长宽与安装孔中心距,这两个尺寸直接决定支座在设备框架上的占用边界。底板厚度需结合螺栓规格选取,过薄会在压紧时出现板面凹陷,过厚则增加整体高度与重量。圆筒外径依据内孔配合直径和壁厚推算,壁厚要保证内孔精加工后仍有足够刚性,同时在筒体顶部留出凸缘宽度,用于承受轴向压紧力。内孔台阶按照配合件的轴向定位要求设置,孔径公差区域在三维阶段可先以名义尺寸表达,工程图中再标注H7或对应配合等级。
安装边界方面,法兰板外轮廓应小于机架安装面,四周预留扳手空间;圆筒中心到法兰边缘的距离要考虑配套轴端连接件的回转范围,避免与相邻护罩、传感器支架发生干涉。底板底面为装配基准,建模时保持平面完整,不随意添加凸起特征;上端面与底面的平行度、内孔轴线与底面的垂直度,是后续出图时必须控制的形位项目。若支座用于承受径向力较大的场合,可在筒体两侧增加加强筋,但本结构依靠厚壁圆筒和宽法兰已经获得较稳定的支撑能力,外形更简洁,清砂和加工路径也更短。
从加工角度看,底板可由板材切割或铸件毛坯获得,法兰面铣平后钻孔、锪孔;筒体内孔经车削保证同轴度,端面一次装夹加工可提高与孔系的垂直精度。整体结构没有复杂内腔,模具成型或焊接拼合都容易实现,适合小批量设备配套与标准化工装复用。
