双铰耳多孔连接摆臂机械构件

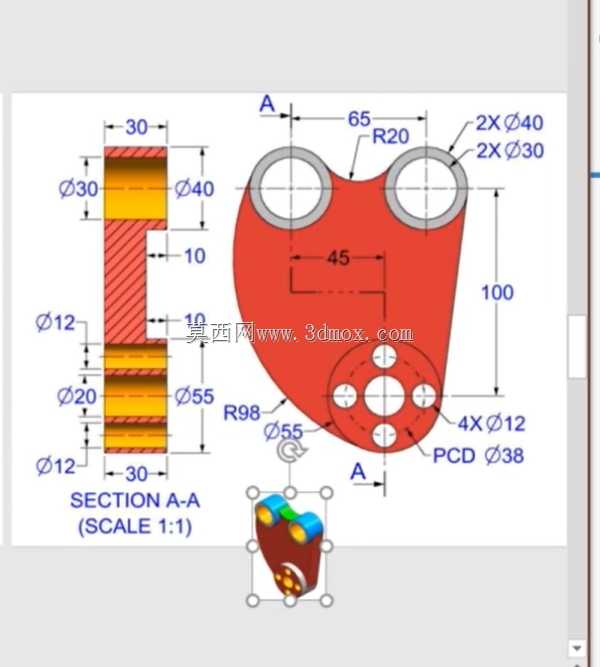

　　该构件属于典型的铰接式传动连接摆臂，在轻工自动化输送线、小型包装设备、连杆执行机构以及工装夹具的摆动单元中较为常见。零件上部设置两个同轴度要求较高的铰耳孔，外圆轮廓为φ40，内孔贯通尺寸为φ30，两孔中心距控制在65mm，孔位之间采用R20圆弧过渡，使上端形成连续的双耳承载区域。这两个孔主要用于穿入销轴或衬套，将摆臂与固定机架、驱动摇杆或联动杆相连，工作时承受反复摆动带来的剪切力和接触面压。

　　下部结构为四孔法兰式连接端，4个φ12安装孔分布在PCDφ38圆周上，中心设置较大的贯通孔，既可以作为转轴避让孔，也可用于安装定位套、轴承或锁紧件。该端适合与执行盘、夹爪座、滚轮支架或其他回转部件配合，螺栓穿入后能够传递扭矩并限制相对转动。下部外轮廓由R98和R55等多段圆弧构成，整体外形顺着力流方向延伸，避免在摆臂中部出现尖锐转角造成应力集中。

　　从截面A-A可以看出，零件厚度方向的主体尺寸为30mm。上端双耳区域保留较完整的实体厚度，以提高销轴孔的支承长度；中部腹板根据装配空间进行局部收窄，形成台阶状轮廓，其中10mm的台阶尺寸用于避让相邻连杆、挡圈或支座侧壁。下部法兰区域同样保持30mm左右的有效厚度，保证螺栓夹紧时具有足够的承压面。截面中φ12、φ20、φ55等尺寸反映了不同位置的孔系和凸台关系，建模时需要区分通孔、沉孔和局部加工面，不能简单按单一拉伸体处理。

　　外形总高方向的关键边界为100mm，上下功能端之间通过45mm的中心定位尺寸建立位置关系。这个高度决定了摆臂在装配后的回转半径和运动干涉范围，设计校核时应把上端销轴中心、下端法兰中心以及外侧圆弧包络面同时纳入运动仿真。若该件用于高速往复机构，还需关注质心位置对振动和惯性载荷的影响；若用于低速夹紧机构，则重点校核孔壁压溃、螺栓滑移和圆弧根部疲劳。

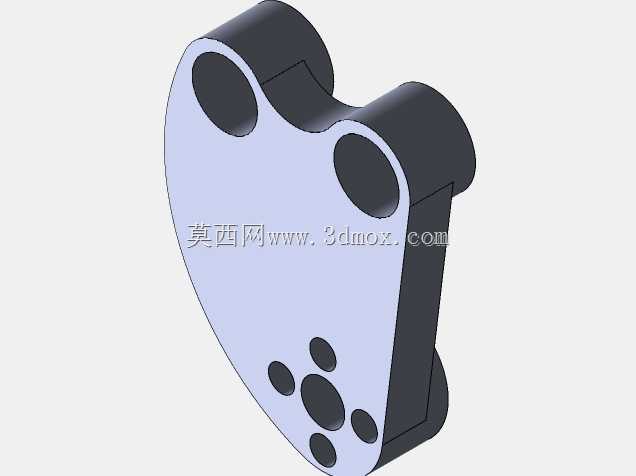

　　建模思路上，可先依据主视图建立外轮廓草图，将两个φ40外圆、R20过渡圆弧、R98外侧大圆弧和R55下部圆弧约束为闭合轮廓，再拉伸形成30mm厚基体。随后完成上端φ30通孔、下端中心孔及4个φ12圆周孔，并按照剖视图添加中部台阶和局部凸台。圆角过渡不应只作为外观处理，R20、R55、R98等曲率直接影响零件刚度、毛坯外形和数控加工走刀路径。工程图中剖面线表达了实体材料区域与中空孔位的区别，拆图时需结合俯视图确认各孔是否贯通。

　　实际装配中，上端两孔通常压入耐磨衬套或直接与销轴配合，孔端应考虑润滑、挡圈和防尘结构；下端四孔法兰则通过螺栓锁紧，结合面需要保证平面度，防止夹紧后摆臂偏摆。零件材料可选用45钢、合金钢或铝合金，取决于载荷大小、重量限制和腐蚀环境。钢制件常采用调质或正火处理，孔配合面可根据磨损要求进行淬火或衬套强化；铝合金件更适合追求轻量化的手动夹具和教学演示机构，但需增大接触面积以降低孔壁压强。

　　该结构的优势在于功能分区明确：上端双铰点负责稳定铰接，下端多孔法兰负责灵活连接，中间异形腹板承担力流传递。与简单直板连杆相比，圆弧外形减少了无效材料，又保留了孔周补强；与整体铸造支架相比，该件轮廓规则、孔系集中，适合铣削、激光切割后精加工或小批量铸造后二次加工。维护时若发现φ30铰孔间隙增大，可通过更换衬套恢复精度；若下端法兰孔出现拉长，则应检查螺栓预紧力和执行端是否受到侧向冲击。
