镂空嵌套球形结构装饰摆件三维设计

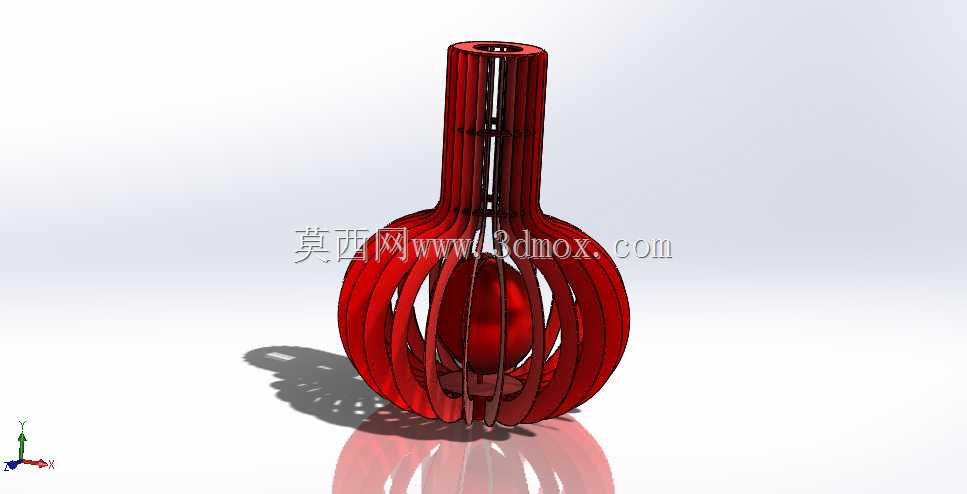

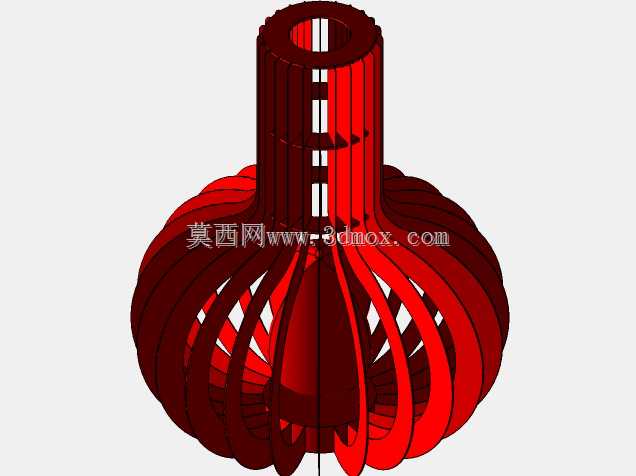

　　这款结构件采用瓶型外轮廓搭配纵向镂空肋条设计，内部嵌套可活动球形构件，整体采用对称式布局，所有肋条沿中心轴线周向均匀排布，单根肋条的厚度控制在2mm，既保证整体结构的刚性，也避免打印或加工过程中出现薄壁翘曲问题。从实际应用场景来看，这类结构常作为桌面工艺装饰件、文创展示品使用，也可作为3D打印结构设计的教学演示案例，用来展示嵌套结构、无支撑镂空设计的实现逻辑。

　　设计过程中首先确定整体的外轮廓基准，底部为圆弧过渡的平底结构，平底直径为整体最大直径的三分之一，保证放置时的稳定性，不会出现侧翻问题；瓶身部分从底部向上逐步收窄至颈部，颈部为等径直筒结构，顶部做平切处理，没有额外的外凸结构，整体最大外轮廓直径为120mm，总高度控制在210mm，这个尺寸刚好适配常规桌面陈列的空间边界，不会占用过多置物面积，也能保证结构细节的辨识度。

　　外轮廓的每根肋条都采用等截面设计，肋条的内外侧分别贴合内外两个回转曲面，肋条之间的镂空间隙宽度均匀，间隙宽度与肋条厚度保持1.5:1的比例，既保证视觉上的通透感，也避免加工时出现肋条断裂的问题。内部嵌套的球体直径为瓶身最大内径的二分之一，球体被肋条内侧的限位结构完全约束在瓶身中部的空腔内，无法从顶部或底部脱出，球体与肋条内壁之间预留0.3mm的间隙，保证球体可以在空腔内自由转动，不会出现卡滞问题。

　　从结构受力的角度分析，周向均匀排布的肋条形成了类似笼式框架的受力结构，当摆件受到侧向的外力冲击时，冲击力会沿着肋条传导至底部的平底基座，分散到整个支撑面，不会出现局部应力集中导致的结构破损。底部的平底结构做了0.5mm的倒角处理，既避免锐边划伤放置面，也能抵消加工过程中底部的翘曲变形，保证放置时的贴合度。

　　建模过程中优先采用回转曲面作为基准，先绘制单根肋条的截面草图，通过圆周阵列生成所有外肋结构，再通过曲面裁剪生成内部的球形空腔，最后添加球体与肋条的限位结构，整个建模过程全程参数化控制，所有尺寸都关联到整体的基准轴与基准面，后续如果需要调整整体尺寸，只需要修改基准参数即可完成全结构的更新，不需要重新绘制单个特征。这类镂空嵌套结构在加工时，如果采用FDM3D打印工艺，不需要额外添加支撑结构，所有悬空部分的倾斜角度都大于45度，符合FDM工艺的自支撑角度要求，打印完成后只需要去除底部的少量支撑 raft 即可直接使用；如果采用光固化工艺打印，表面光洁度会更高，肋条的边缘细节会更加锐利，适合作为展示类成品使用。

　　实际使用时，这类结构件不需要额外的安装固定，直接放置在平整的桌面、展架上即可，内部的活动球体在受到轻微触碰时会产生转动，形成动态的视觉效果，相比实心的装饰摆件更具互动性。结构的所有边角都做了R0.5的圆角处理，没有尖锐的棱角，日常拿取时不会划伤手部，也避免了边角磕碰导致的结构崩缺。颈部的直筒结构可以作为小型物件的临时插接位，比如放置细杆类的装饰花枝，拓展了摆件的实用功能。
