带操纵臂的螺纹连接轴类传动构件

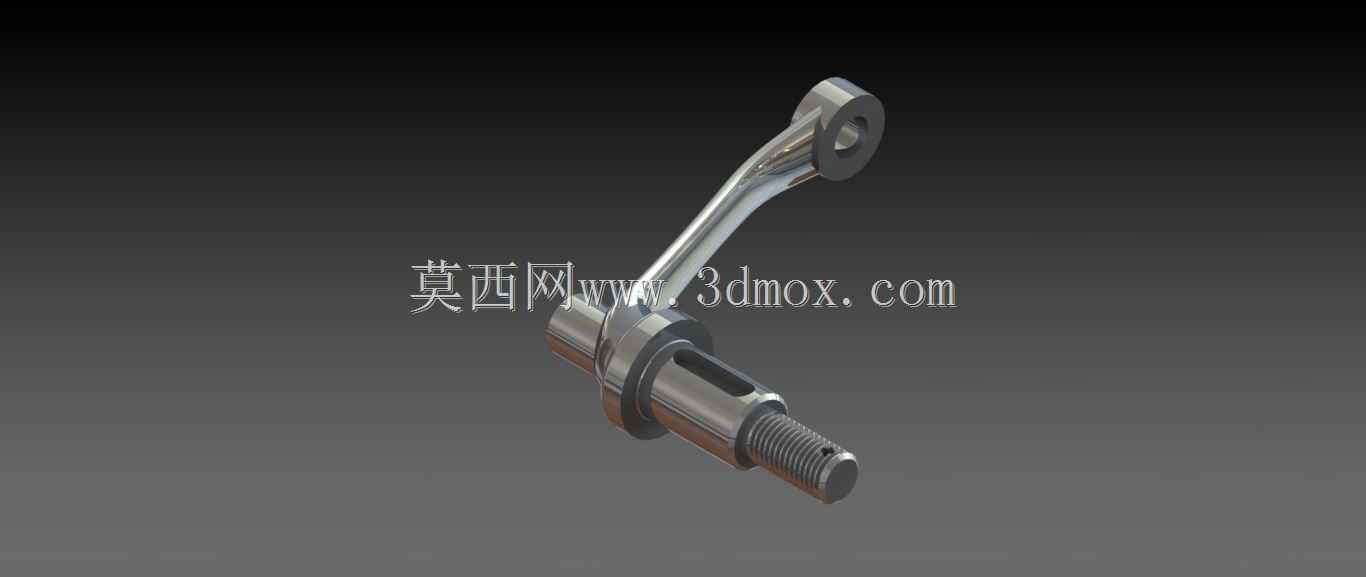

　　该构件属于手动操纵类传动连接部件，核心应用场景集中在需要手动切换传动路径、调节执行件行程的中小型机械设备中，常见于小型机床进给档位切换机构、轻工机械手动离合操纵单元、农用小型机具的调节操纵端，也可作为非标自动化设备中手动锁定、手动触发机构的核心执行件，替代纯手动拨杆的零散装配结构，减少现场装配时的零件配对工作量。从结构功能拆分来看，构件分为三个核心功能段：末端的螺纹段用于配套锁紧螺母，实现与外部执行拨叉、联动摆臂的轴向固定，螺纹段相邻的光轴段做了高精度外圆磨削处理，作为转动副的支撑面，可直接穿入铜套或者滚针轴承内实现周向转动，光轴段上开设的键槽用于传递扭矩，当操纵臂受力摆动时，扭矩可通过平键直接传递到轴体，

　　带动轴端连接的执行件同步转动，实现档位切换或者离合动作。上方延伸的操纵臂做了折弯成型处理，臂体末端的通孔用于安装操纵手柄或者连接拉索，臂体与轴体的连接位置做了大圆角过渡，避免应力集中导致的操纵臂根部断裂，这一设计细节是考虑到手动操纵时的瞬时冲击力往往大于稳定工作载荷，若根部直角过渡，反复受冲击后很容易出现疲劳裂纹。设计过程中优先考虑了安装边界的适配性，轴体的支撑段直径与常用的小型滑动轴承、滚动轴承内孔尺寸匹配，不需要额外定制非标支撑件，操纵臂的折弯角度经过反复校核，确保摆动到极限位置时不会与周边的机架壁、相邻传动件发生运动干涉，臂长的设定兼顾了操纵力与操作行程的平衡：臂长过短会导致操纵时需要施加的手动力过大，操作费力；

　　臂长过长则会占用过多安装空间，且容易受外力碰撞产生误动作。轴体上的台阶面做了严格的轴向尺寸公差控制，装配时可直接靠台阶面实现轴承内圈的轴向定位，不需要额外加装轴套调整间隙，降低了装配难度。螺纹段的长度预留了足够的调节余量，可适配不同厚度的外部连接拨叉，锁紧后可通过止动垫圈或者双螺母结构防松，避免设备运行过程中因振动导致连接松动。操纵臂的外轮廓做了圆弧过渡处理，没有尖锐棱角，避免操作人员操作时被划伤，臂体截面采用变厚度设计，靠近轴根的位置厚度更大，往末端逐渐收薄，在保证结构强度的前提下尽可能降低整体重量，减少操纵时的惯性力。从实际使用场景的适配性来看，该构件可承受的径向载荷与手动操纵的常规冲击力完全匹配，

　　支撑段的表面粗糙度要求达到Ra1.6，可有效降低转动时的摩擦阻力，减少长期使用后的磨损量，延长构件的使用寿命。键槽的位置设置在轴体受力的对称面上，确保扭矩传递时轴体受力均匀，不会出现偏载导致的轴体弯曲变形。在进行三维建模时，各功能段的同轴度公差、轴肩的端面跳动公差都做了明确的设定，可直接导出工程图用于生产加工，不需要额外进行尺寸补全。整个构件的结构没有复杂的异形曲面，常规的车削、铣削工艺即可完成加工，不需要特殊的工装夹具，加工成本可控，适合小批量定制生产或者作为设备备件进行批量储备。
