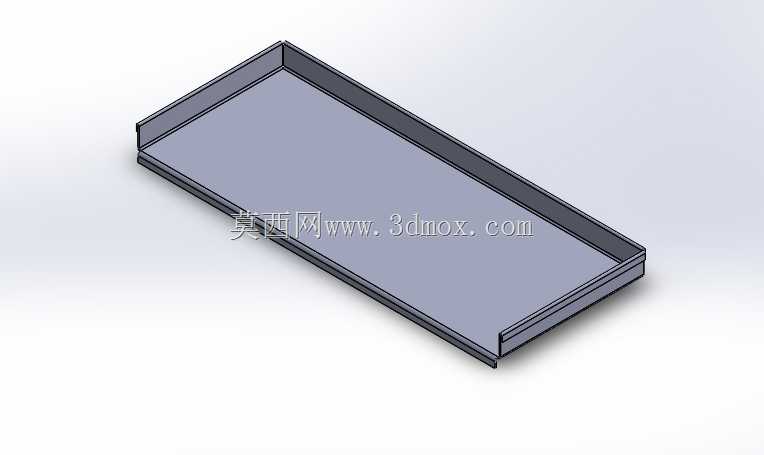

折边式金属薄板材承托构件

　　这类折边金属薄板构件在工业生产场景中应用十分广泛，小到电子通讯设备内部的模块承托仓、小型工装的物料放置托盘，大到自动化产线的轻型工件中转托板、设备检修层的走线承托槽，都能见到这类结构的身影。从实际使用角度出发，该构件核心作用是为放置在其平面上的物件提供稳定的承载支撑，三边凸起的折边结构可以避免放置的物件在设备小幅振动、转运过程中出现侧向滑移脱落的问题，相比无折边的平板结构，在零散小零件、规整小型模块的承托场景下实用性提升明显。

　　从设计思路来看，这类构件采用等厚薄板弯折成型工艺，整体结构没有额外的焊接拼接部位，加工时仅需要通过钣金冲压、折弯工序即可完成成型，加工工序少，量产一致性好，材料利用率高，适合批量加工使用。主体承载面为平整矩形平面，平面度公差控制在常规钣金件的合理范围内，能够保证放置物件时的接触均匀性，避免局部应力集中导致的薄板变形。三边的折边高度统一，折边处采用圆角过渡处理，既可以避免锐边划伤操作人员，也能通过折边的结构强度提升整体构件的抗变形能力——薄板本身的平面刚度有限，通过边缘折边的加强作用，能够在不增加板材厚度的前提下大幅提升整体承载能力，降低同等载荷下的板材厚度需求，控制构件整体重量与材料成本。

　　在安装边界与尺寸适配方面，这类构件的安装通常依托折边部位开设的安装孔位完成固定，可通过螺栓连接、铆接或者卡扣卡接的方式固定在设备框架、工装架体上，安装时需要保证承载平面的水平度，避免放置物件后出现偏载。构件的整体长宽尺寸可根据实际承托对象的外形尺寸调整，折边高度通常根据承托物件的侧向限位需求设定，常规场景下折边高度不会超过承载面短边尺寸的十分之一，避免过高的折边影响物件的取放操作。板材厚度的选择则根据额定承载重量确定，常规轻型承托场景下采用0.8mm到2mm厚度的冷轧钢板即可满足使用需求，若有防腐需求可在成型后做镀锌、喷塑表面处理，若有轻量化需求也可替换为铝合金薄板加工，结构形式无需做大幅调整。

　　在实际选型使用过程中，需要注意该类构件的承载极限与板材厚度、折边高度、整体长宽尺寸直接相关，当承载面长宽比超过3:1时，需要在承载面背部增加加强筋结构避免中部下凹变形，若用于有油污、切削液的工作场景，可在承载平面预留漏液孔位，避免积液影响放置物件的清洁度。折边的弯折半径需要根据板材厚度设定，避免弯折半径过小导致弯折处出现裂纹，影响构件的结构强度与使用寿命。
