蓝色异形叉型铰接连接支架结构设计

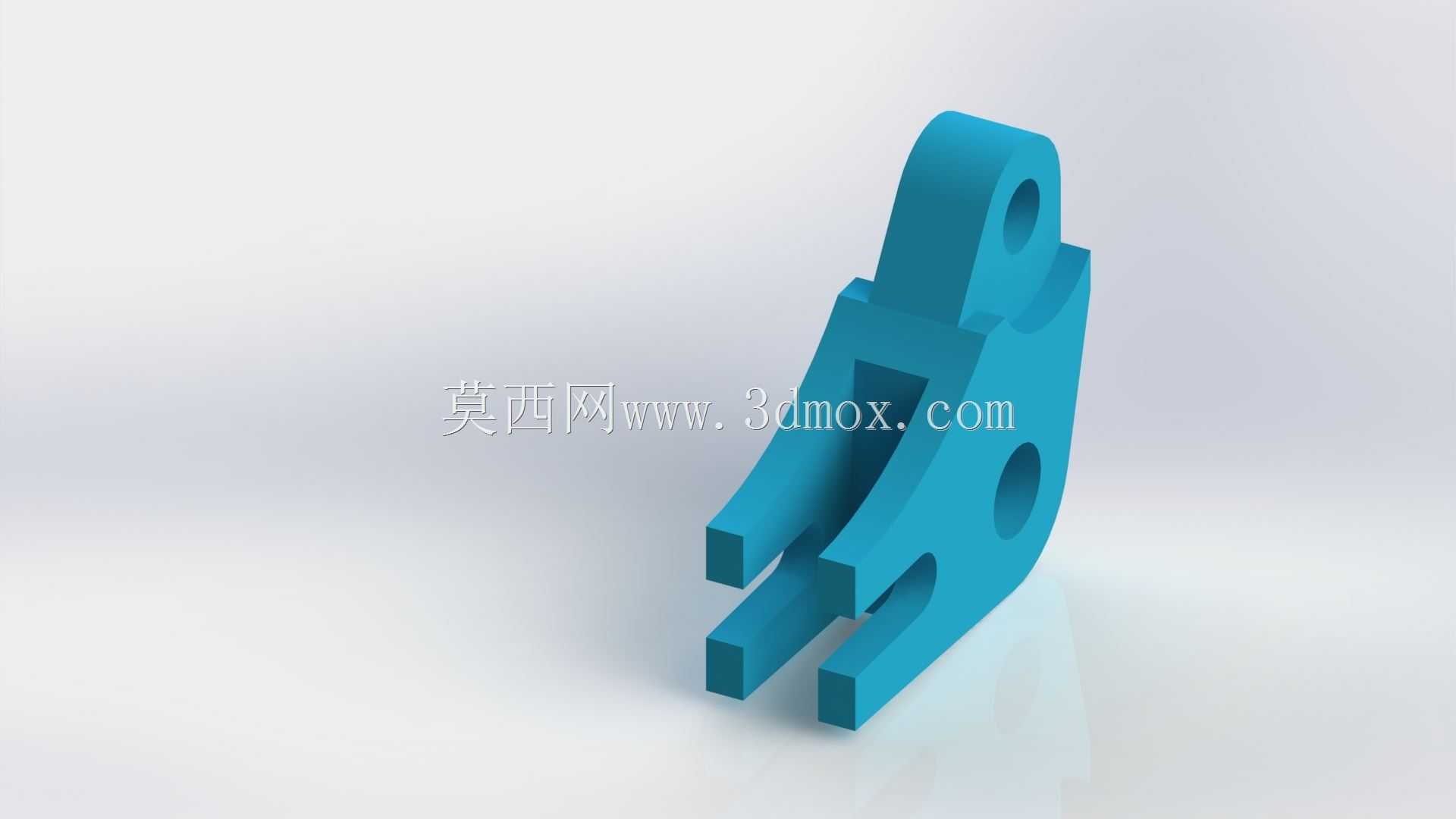

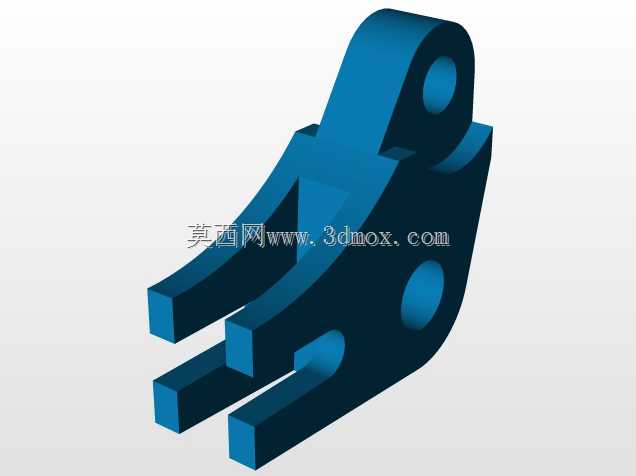

　　这类叉型铰接支架在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，日常做设备改型时经常会碰到需要这类构件的场景——它的核心作用是作为两个相对运动部件之间的铰接传力节点，既要承担静态下的支撑载荷，也要适配小角度往复摆动的运动需求，避免硬连接带来的应力集中问题。从结构上看，这个构件采用了单耳板配合双叉脚的布局，上端的单耳板开有同轴通孔，用来穿装铰接销轴，和上方的驱动摆臂或者拉杆做转动配合；下端的两个平行叉脚同样预留了销孔，用来和下方的固定基座或者从动构件连接，两个叉脚之间的开槽宽度刚好匹配对接构件的耳板厚度，装配时不需要额外加调整垫片就能保证配合间隙在合理范围，减少装配时的配作工作量。

　　设计这类构件的时候，首先要核算的是铰接孔的同轴度公差，上下两组孔的轴线平行度如果超差，穿装销轴后会出现卡滞，长期往复摆动会加剧销轴和孔壁的磨损，缩短构件的使用寿命，建模时需要把两个孔的同轴度、平行度公差要求在工程图里明确标注，加工时优先采用一次装夹完成两个孔的镗削工序，避免二次装夹带来的位置误差。构件的壁厚设计也做了针对性的优化，耳板和叉脚的过渡位置做了圆弧过渡处理，没有尖锐的直角棱边，能有效分散摆动过程中产生的交变应力，避免应力集中导致的构件断裂，尤其是在频繁启停的往复运动场景下，这种圆弧过渡的结构能大幅提升构件的疲劳强度。

　　从安装边界来看，这个支架的整体外轮廓没有多余的外凸结构，两个叉脚的外侧面间距、上端耳板的厚度都控制在紧凑的尺寸范围内，适合安装在空间局促的工装内部，不会和周边的管线、其他运动构件发生干涉。铰接孔的孔径是按照常用的标准销轴尺寸设计的，不需要单独定制非标销轴，现场维护更换时可以直接采购标准件，降低运维成本。构件的主体结构没有复杂的曲面，除了铰接孔需要镗削加工外，其余平面都可以通过常规的铣削工序完成，加工难度低，适合小批量加工生产，不管是用尼龙材质做3D打印验证样件，还是用45号钢做调质处理的量产件，都能快速完成加工，适配不同载荷等级的使用场景。

　　实际使用时，这类支架通常会在铰接孔内加装铜套或者自润滑轴承，进一步降低转动时的摩擦阻力，减少销轴的磨损，维护时只需要定期加注润滑脂就能保证长期稳定运行。在做结构校核的时候，要重点关注叉脚根部的弯曲强度，当支架承受侧向载荷时，叉脚根部是应力最大的位置，建模时可以通过有限元仿真对这个位置的应力分布做验算，根据实际载荷大小调整壁厚，在保证强度足够的前提下尽可能减轻构件自重，降低运动部件的惯量，提升整套机构的响应速度。另外，构件的安装端面都做了平面度处理，和对接构件贴合时不会出现间隙，保证铰接转动的轴线不会发生偏移，避免运动过程中出现异响或者卡滞问题。
