小型轮式农用作业拖拉机结构设计

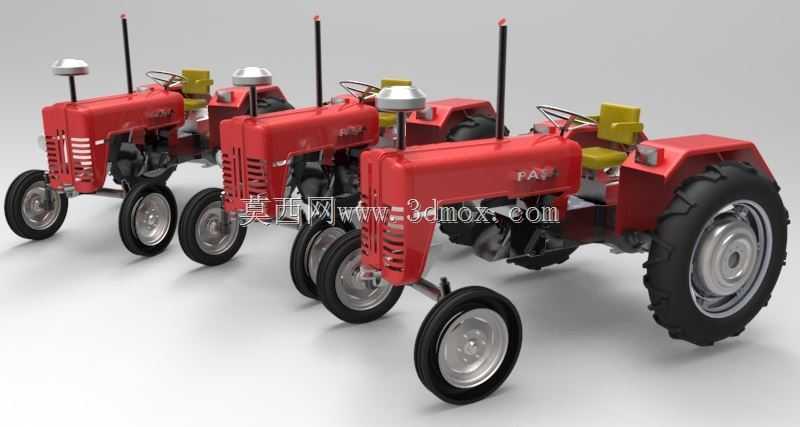

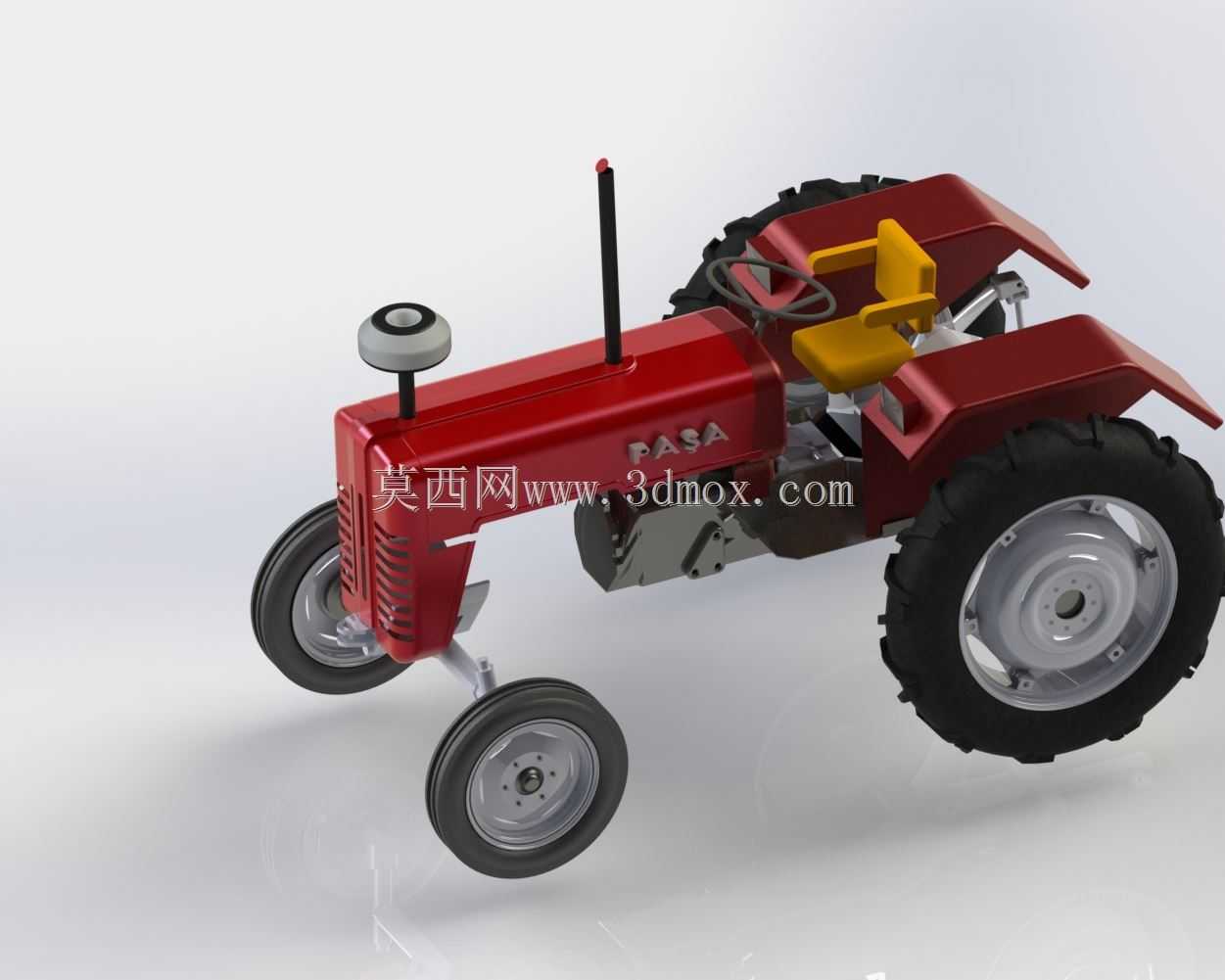

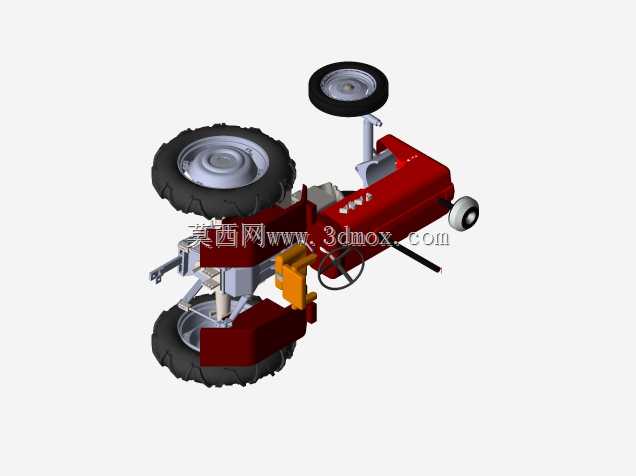

　　这款小型轮式拖拉机的三维结构，完全贴合丘陵山地零散地块、家庭农场日常作业的实际使用需求，没有冗余的装饰性设计，所有结构都围绕作业可靠性、维护便捷性展开。从实际应用场景来看，这类小功率轮拖主要适配15-30马力段的动力输出，可搭配单铧犁、旋耕刀组、小型播种机完成旱地、菜园、果园的耕整作业，也能挂载拖斗完成1吨以内的田间转运，部分地块狭窄的丘陵区域，还可以拆掉后轮配重块，进一步缩减整机宽度，适配宽度1.2米左右的机耕道通行需求。

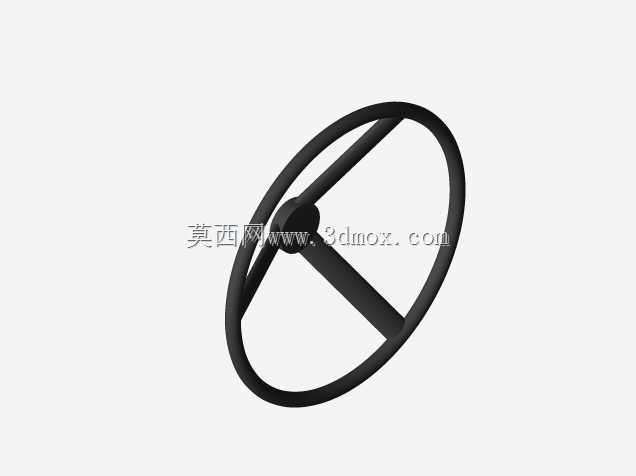

　　从功能特性来看，整机采用经典的前置发动机、后轮驱动布局，前桥采用转向节立轴式结构，转向角度最大可达42度，最小转弯半径控制在3.2米以内，完全满足小地块调头转向的需求。发动机舱预留了足够的散热间隙，前端格栅采用倾斜式导流设计，作业时迎面气流可以直接覆盖水箱散热片，长时间低档位大负荷旋耕作业时，也不会出现水温过高的问题。驾驶区域没有设计封闭驾驶室，一方面是控制整机重量，避免松软地块陷车，另一方面是方便农户作业时随时观察周边作业机具的工况，座椅采用高度可调的简易支架结构，适配不同身高的操作人员，转向盘采用大直径设计，转向传动比设置为18:1，没有液压助力的情况下，转向操作力也能控制在120N以内，长时间操作不会过度疲劳。

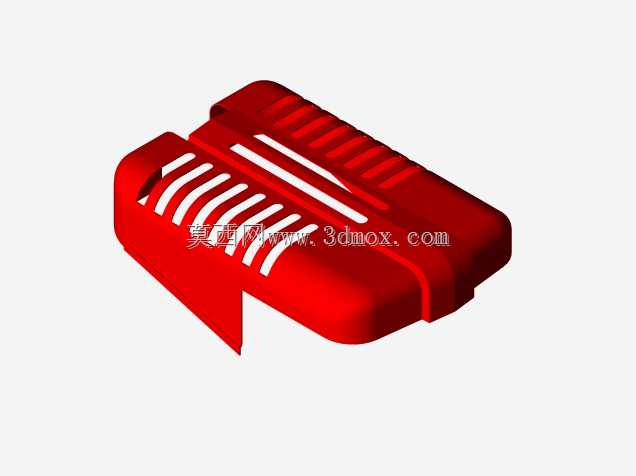

　　设计思路上，所有外露部件都优先考虑田间作业的抗磕碰能力，发动机侧的覆盖件采用3mm厚的冲压钢板，边缘做了卷边处理，田间行驶时被树枝、土块剐蹭也不会出现变形开裂。排气筒采用高位布置，出口高度超过机身上沿30cm，避免作业时扬起的尘土被吸入排气系统，同时也防止高温排气直接吹到地面的秸秆引发火情。后轮采用大尺寸人字花纹轮胎，胎面花纹深度25mm，在含水率25%左右的黏土地块作业时，附着系数可以达到0.7以上，搭配后轮可加装的铸铁配重块，大负荷作业时不会出现驱动轮打滑空转的问题。前轮采用双轮辐窄胎设计，转向时的滚动阻力更小，也能减少对田块表层土壤的碾压破坏。

　　从安装边界和尺寸参数来看，整机总长控制在2.6米，宽度1.25米，高度到方向盘上沿为1.3米，运输状态下的离地间隙为28cm，过田埂、垄沟时不会出现底盘剐蹭。动力输出轴布置在后桥中部，输出转速为540r/min，和市面上绝大多数小型农机具的输入转速匹配，挂接农具的悬挂机构采用标准三点式结构，下拉杆的铰接点间距为60cm，上拉杆长度可调范围为40-60cm，可以适配不同挂接尺寸的作业机具，不需要额外改装转接结构。传动系统采用直齿齿轮变速箱，设置4个前进挡、1个倒挡，各档位的传动齿轮都做了齿面淬火处理，硬度达到HRC55以上，大负荷作业时的齿轮接触疲劳寿命满足8000小时以上的使用要求。

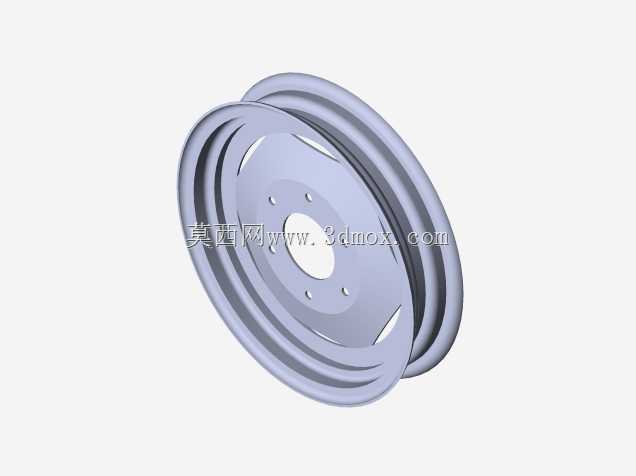

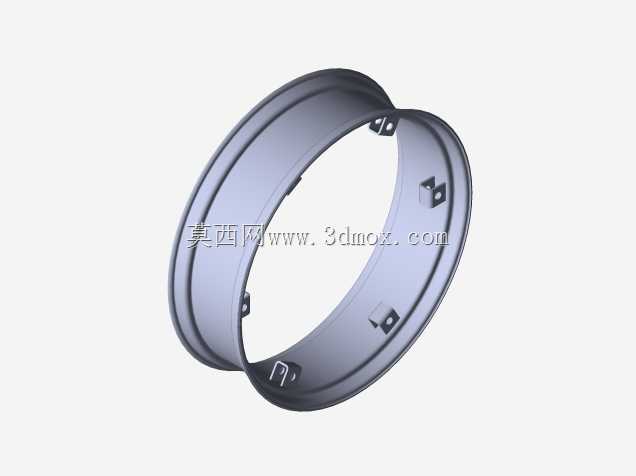

　　细节结构上，燃油箱布置在座椅下方，容积为25L，满油状态下可以支持连续8小时以上的旋耕作业，不需要中途加油。电瓶布置在发动机侧的支架上，采用开放式安装结构，维护时不需要拆解大量覆盖件，直接就可以完成接线、更换操作。前后轮的轮距都可以通过调整轮辐的安装位置进行调节，调节范围为1米-1.4米，可以适配不同行距的作物种植地块，中耕作业时不会碾压到作物根系。刹车机构采用后轮鼓式制动，左右轮可以独立制动，单边制动时可以进一步缩小转弯半径，坡地作业时也可以通过单边制动修正行驶方向，避免侧滑。整个底盘的润滑点都采用外露式黄油嘴设计，日常保养时不需要举升整机，站在地面就可以完成所有润滑点的注油操作，非常适合农村地区的日常维护条件。
