可调式螺杆压紧台钳夹持工装结构

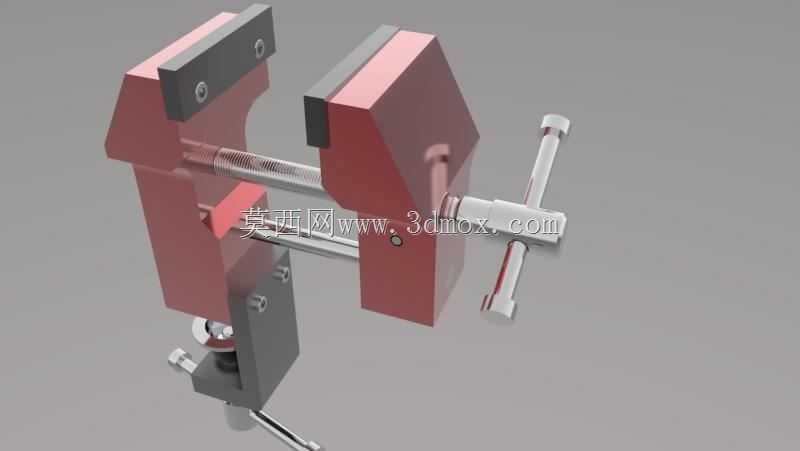

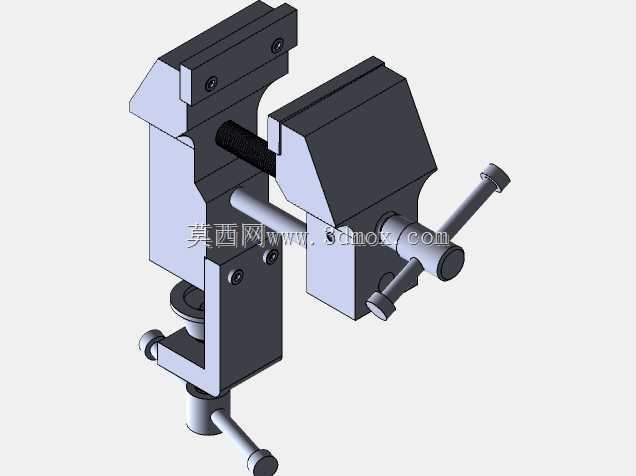

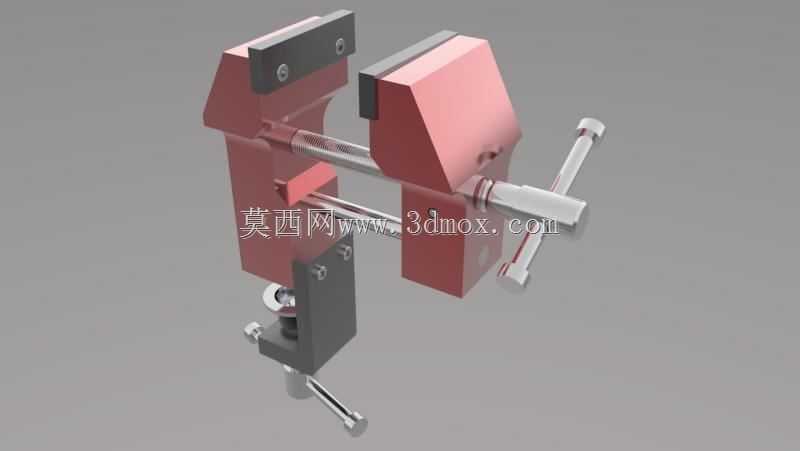

　　这款手动夹持工装的核心应用场景覆盖金工实训工位、小型机加工序的工件装夹、装配线旁的零件固定作业，也可适配家用DIY手工制作、模型修配场景下的工件夹持需求，相比普通固定式台钳，它的结构更紧凑，可通过底部的安装结构快速固定在工作台边缘，不需要复杂的预埋安装步骤，适配多数厚度在50mm以内的工作台台面。从功能特性来看，它采用梯形螺杆作为传动核心，转动侧方的T型手柄即可带动活动钳身沿导向杆做直线进给，梯形螺纹的自锁特性可以保证夹持状态下不会因为工件的反作用力出现松脱，钳口部位做了可更换的硬质钳口垫设计，钳口垫表面加工有细密的防滑齿纹，既可以提升夹持摩擦力，避免工件在锉削、钻孔、轻量铣削作业时出现滑移，也能在钳口垫磨损后单独更换，

　　不需要整体更换钳身结构，降低长期使用的维护成本。设计思路上，整体采用分体式钳身结构，固定钳身与活动钳身都采用铸铁材质的基体，保证夹持时的结构刚性，避免大夹持力下出现钳身形变影响装夹精度，导向部分采用双光杆导向结构，相比单杆导向的台钳，活动钳身进给时的偏摆量更小，钳口的平行度更容易保证，夹持方形、矩形工件时可以实现全接触面均匀受力，不会出现局部压痕或者夹持不稳的问题。T型手柄的力臂长度经过匹配设计，普通操作人员手动施加作用力时，最大夹持力可以满足10kg以内工件的轻量加工需求，不需要额外加力杆辅助，避免过大的夹持力损坏薄壁工件。外形尺寸方面，整体闭合状态下的长度约180mm，钳身高度约120mm，最大开口距离可以达到100mm，

　　能够适配多数小型机械零件、模型工件、电子组件的夹持需求，钳口宽度为70mm，夹持接触面积足够支撑常规尺寸工件的装夹，不会因为接触面积过小导致工件局部压强过大出现夹伤。安装边界上，底部的固定夹块带有可调式压紧螺杆，可以适配20mm到55mm厚度的工作台面板，安装时只需要将固定卡座卡在工作台边缘，转动底部的压紧手柄即可完成固定，不需要在工作台面上打孔，也不会破坏工作台的原有结构，适合临时工位、移动作业场景下的快速部署。钳身的活动部位都预留了润滑注油孔，长期使用时可以定期加注润滑脂，降低螺杆与导向杆的磨损，延长工装的使用寿命，钳身表面做了喷塑处理，既可以避免日常使用中的锈蚀问题，也不会像喷漆表面那样容易被工件磕碰掉漆，

　　日常维护只需要清理钳口的铁屑、杂物即可，不需要特殊的表面养护。在实际使用中，这款夹持工装还可以搭配软质钳口垫使用，夹持铜、铝等软质金属或者塑料工件时，更换尼龙或者橡胶材质的钳口垫，就可以避免硬质钳口齿纹在工件表面留下压痕，满足精加工工件、外观件的装夹需求，侧方的手柄末端做了滚花处理，手上沾有切削液或者油污时也可以稳定转动手柄，不会出现打滑的问题。整体结构没有复杂的传动组件，所有零部件都可以实现快速拆解，出现故障时不需要专用工具就可以完成零件更换，比如螺杆磨损、导向杆弯曲时，只需要拆下两端的固定销就可以更换对应零件，维修成本远低于一体化结构的台钳产品。
