金属轮式仿古礼炮摆件三维结构设计

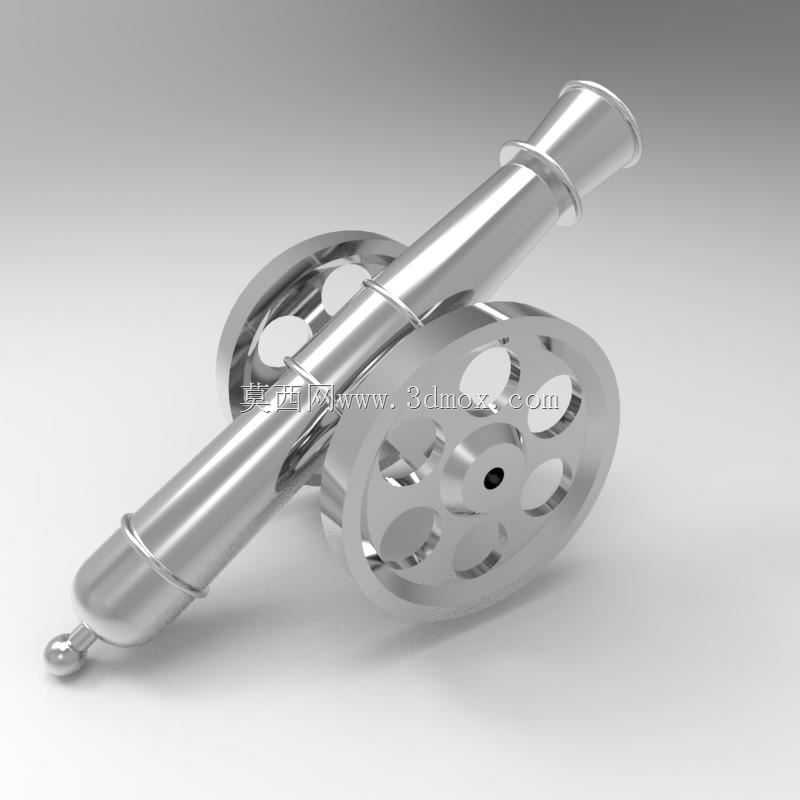

　　这款轮式仿古金属礼炮结构，在设计之初就瞄准了金属工艺摆件、文创展示道具的应用场景，同时也可作为机械结构教学的具象演示载体，帮助初学者理解轴类配合、轮组支撑、同轴装配的基础机械逻辑。从实际用途来看，该结构不具备实际发射功能，核心是还原经典老式轮式火炮的外观比例与机械连接关系，既可以作为金属加工爱好者的CNC加工参考样件，也能作为3D打印爱好者制作桌面装饰摆件的建模参照，部分文旅场景的复古陈设、军事主题展的微缩道具制作，也能直接参考该结构的比例关系做等比例放大。

　　设计过程中首先敲定了炮管与轮架的同轴度基准，炮管作为核心长轴类零件，整体采用阶梯轴式的变径设计，首尾两处的凸缘结构既还原了老式火炮的炮箍、炮口加强圈的外观特征，同时也作为炮管与炮架的轴向定位结构，避免装配后炮管出现轴向窜动。炮管尾部的球形尾堵结构，一方面还原了老式火炮的尾纽设计，另一方面也平衡了炮管前后段的重量分布，让整个摆件放置时重心落在两轮支撑的中心区域，不会出现前倾或后翻的问题。

　　轮组部分采用了双侧对称的辐条式镂空设计，每侧轮盘开设六个均匀分布的扇形镂空槽，既减轻了轮盘自身的重量，也还原了老式木辐条炮轮的视觉效果，轮盘中心的轴孔与炮架的横向轮轴采用间隙配合，预留了0.1mm的装配间隙，既保证轮组可以顺畅转动，也不会出现径向晃动的问题。炮架的承托部分采用半圆弧抱箍结构与炮管外壁贴合，两处抱箍分别布置在炮管重心前后15mm的位置，保证承托受力均匀，不会出现炮管局部应力集中导致的变形问题。

　　从安装边界来看，整个结构的横向最大尺寸为双侧轮盘外侧的间距，纵向最大尺寸为炮口到尾堵的总长度，垂向最大尺寸为轮盘最低点到炮管顶部的高度，所有零件的装配关系都采用无紧固件的插接配合设计，炮管与抱箍、轮轴与轮盘、尾堵与炮管的配合面都设计了定位止口，不需要额外的螺丝、粘接剂就能完成组装，既方便加工后的快速装配，也方便后期拆解做表面处理。做金属加工时，炮管外圆可以采用车削一次成型，表面做抛光镀铬处理还原金属亮面质感，轮盘部分可以采用线切割加工镂空槽，边缘做倒角处理避免锐边划伤，炮架部分可以采用铣削加工成型，与炮管接触的弧面做研磨处理保证贴合度。如果采用3D打印制作，所有配合面的预留间隙可以调整到0.2mm，适配FDM打印的层纹误差，打印完成后可以做喷涂做旧处理，还原铸铁古炮的质感。

　　结构设计时特意规避了实际火器的发射相关结构，炮管内部为实心结构，仅在炮口位置做10mm深度的盲孔还原外观，不存在承压、装药的相关结构，完全符合工艺摆件的安全设计要求。轮组的转动阻尼可以通过调整轮轴与轴孔的配合间隙来控制，作为摆件时可以将间隙调小，让轮组保持固定角度方便摆放，作为可动演示模型时可以适当放大间隙，让轮组可以顺畅滚动。整个结构的所有棱边都做了R0.5的圆角处理，没有尖锐的边角，日常摆放、拿取时不会出现划伤风险，作为桌面摆件使用时安全性有足够保障。
