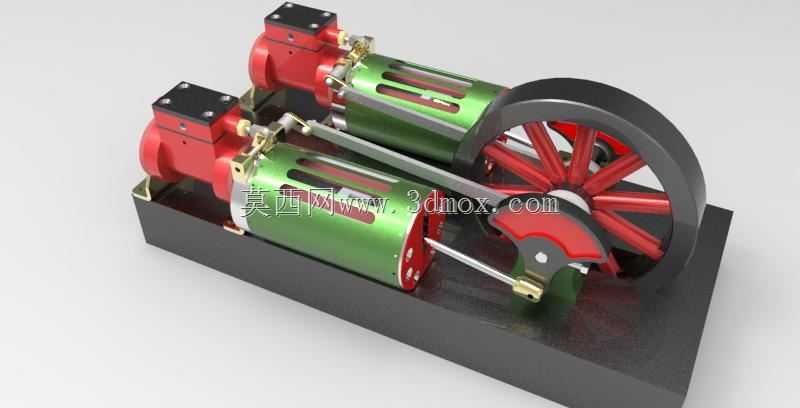

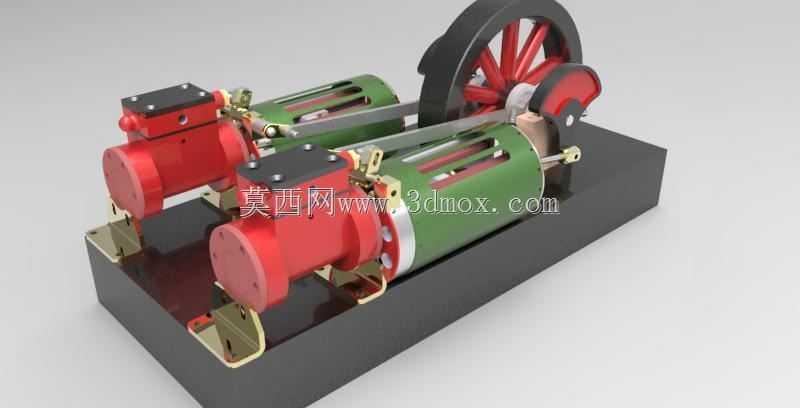

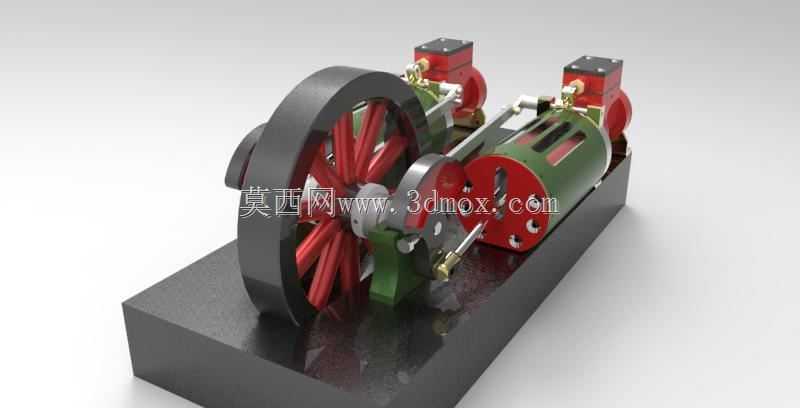

工厂布局教学用双缸蒸汽动力装置结构

　　这套双缸蒸汽动力结构，主要面向工厂产线布局教学、动力原理演示场景设计，也可作为小型复古动力装置的原型参考，在工业科普展馆布局、职业院校实训工位排布的方案设计中，能直观呈现早期工业动力设备的占位与周边配套预留逻辑。从实际用途来看，该结构完整复现了双缸卧式蒸汽机的动力传递路径，可用于演示蒸汽膨胀做功、曲柄连杆转换旋转运动的完整过程，在工厂布局规划阶段，能帮助设计人员明确动力类设备的安装间距、操作维护空间预留、传动部件的安全防护范围，避免布局阶段出现设备干涉、操作空间不足的问题。

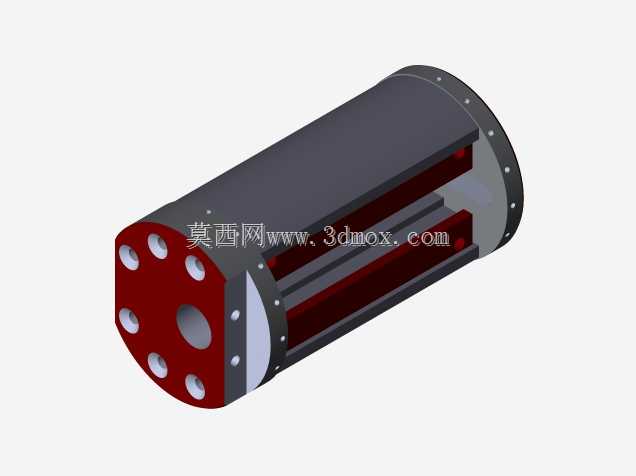

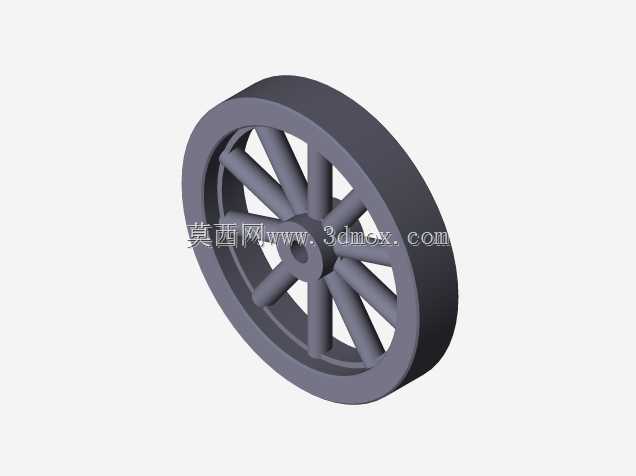

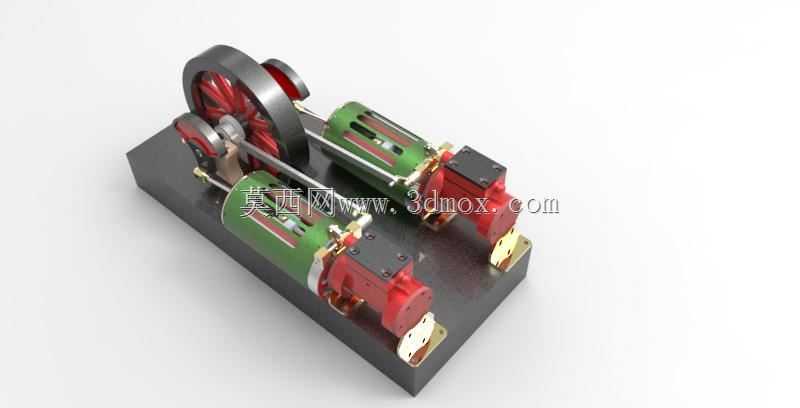

　　功能特性上，采用对称式双缸并行排布设计，两个气缸的做功相位错开90度，能够有效抵消单缸蒸汽机的死点问题，输出扭矩更平稳，不会出现单缸结构启动时卡在止点位置无法运转的情况。缸体侧面开设的通长观察槽，既可以直观展示活塞的往复运动行程，也能在教学演示时清晰呈现配气机构的动作逻辑，飞轮采用大直径轮辐式结构，依靠自身转动惯量储存能量，平滑双缸交替做功时的转速波动，保证输出轴的转动连续性。底座采用一体化厚重式设计，能够抵消设备运转时的往复惯性力，降低整体振动，不需要额外做复杂的地基固定，适合在教学场景、展示场景中快速部署。

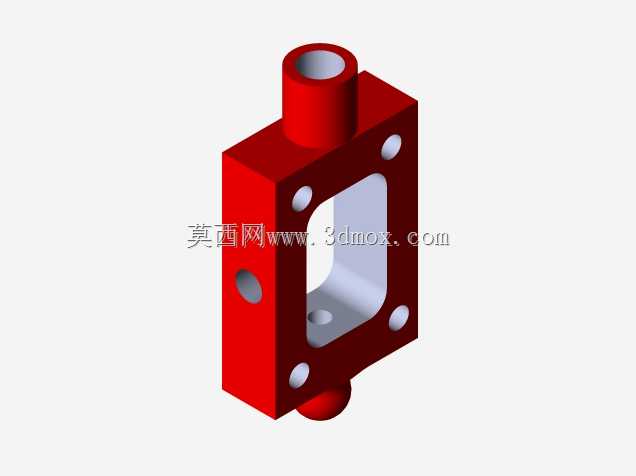

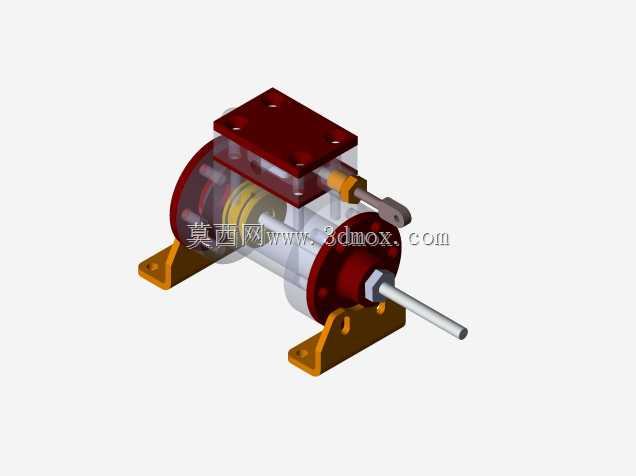

　　设计思路层面，首先从布局适配性出发，将两个气缸沿底座长度方向平行布置，将飞轮设置在动力输出端的一侧，整体轮廓规整，没有外凸的易干涉部件，在工厂布局排布时，只需要预留底座周边的操作空间即可，不需要为零散外伸部件额外规划避让区域。配气机构与气缸采用集成式安装，将滑阀配气组件直接固定在缸体侧方，减少了外部管路的排布，整体结构更紧凑，也避免了布局时管路与周边设备产生干涉。连接两个气缸与曲轴的连杆采用等长设计，加工装配时可以实现零件通用，降低生产与维护成本，同时对称的受力结构也让底座的受力更均匀，长期放置或运转时不会出现偏载变形的问题。所有运动副的连接位置都预留了润滑注油点位，在布局规划时可以提前明确日常维护的操作空间，不需要拆解周边设备即可完成日常保养操作。

　　外形尺寸与安装边界方面，整体结构沿底座长度方向的尺寸适配常规教学展示台的摆放宽度，宽度方向的尺寸控制在单人工位的操作范围内，操作人员站在设备正面即可完成所有观察、操作与维护动作，不需要预留多面操作的空间。安装时底座底部设置有四个对称的固定安装孔，孔位间距符合通用工业型材支架的安装标准，可以直接固定在铝型材实训台、铸铁平台上，不需要额外加工过渡连接板。设备最高处为飞轮的顶端位置，布局时上方预留的安全空间只需要满足飞轮转动的防护需求即可，不需要额外预留过高的上部空间。飞轮输出端的轴伸长度控制在安全范围内，不会因为轴伸过长在布局时与周边的管线、其他教学设备产生碰撞，同时轴端预留了标准的连接键槽，可根据需求连接发电机、小型负载等演示配件，拓展不同的教学演示场景。缸体与底座之间的支撑座采用高度可调的设计，安装时可以根据摆放平台的平面度微调缸体水平度，保证曲轴与连杆的同轴度，避免出现运转卡滞的问题，这一设计也让该结构在不同平整度的布局场景中都能快速部署，不需要对安装平台做额外的找平处理。
