齿轮齿条往复摆动演示机构教学装置

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656133
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置
  • 齿轮齿条往复摆动演示机构教学装置

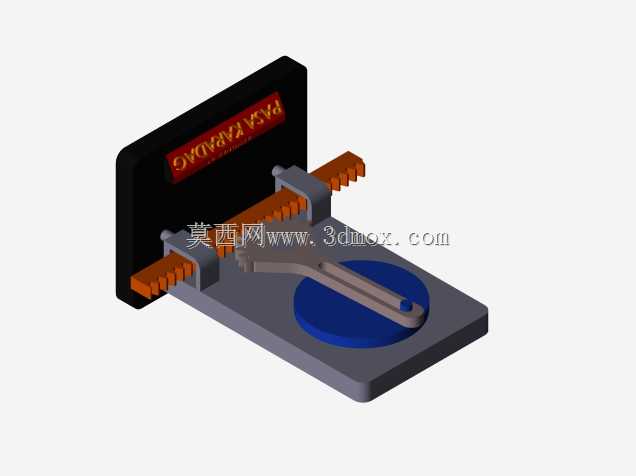

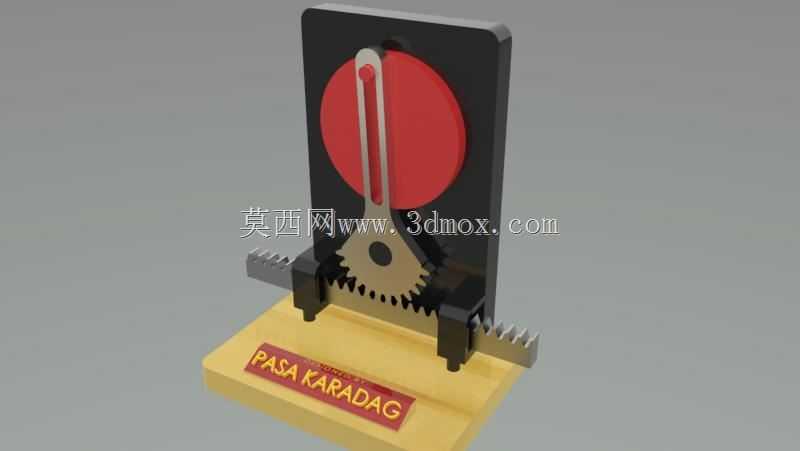

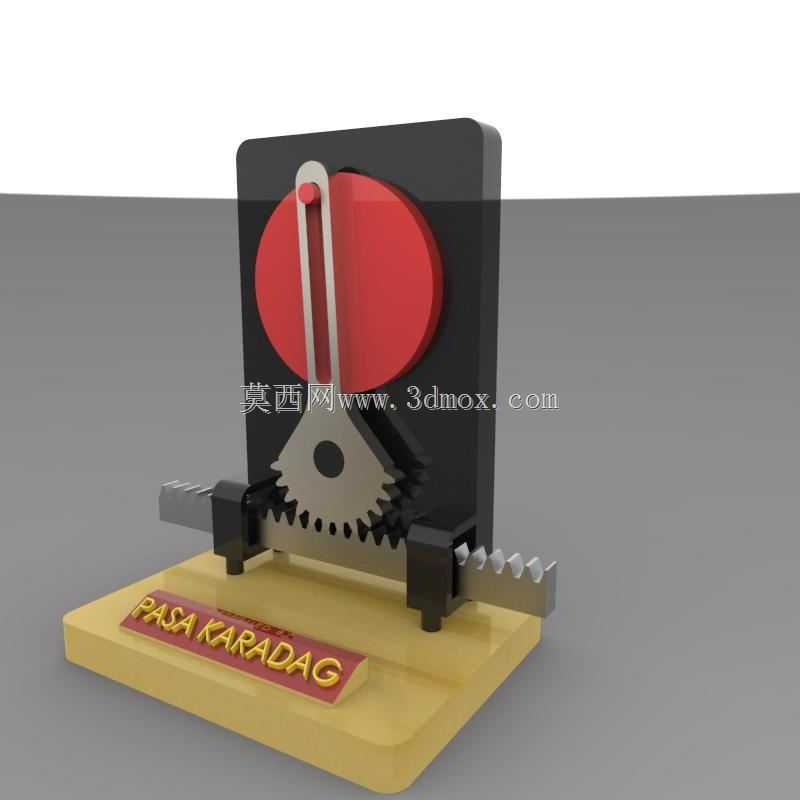

  这套齿轮齿条组合的往复摆动机构,核心是通过齿轮与齿条的啮合传动,将齿条的直线往复运动转化为齿轮的定轴摆动输出,常被用于机械原理教学场景,帮助初学者直观理解齿轮齿条传动的运动转换逻辑,也可作为小型自动化设备中往复摆动工位的原理验证载体。从结构布局来看,整套机构固定在一体化成型的矩形安装基座上,基座表面预留了齿条的滑动导向槽,两侧设置了带限位凸台的支撑座,既为齿条提供水平方向的滑动约束,也限制齿条的最大行程,避免传动过程中出现脱齿问题。基座上的标识区域采用嵌入式凹槽设计,安装时可直接粘贴标识铭牌,不会额外占用传动部件的安装空间,也不会干扰机构的正常运动。传动部分的核心构件包含直齿圆柱齿轮、配套直齿条、摆杆组件以及背板支撑结构:齿轮通过中心销轴固定在立式背板上,可绕销轴做定轴转动,齿轮上端与摆杆刚性连接,摆杆随齿轮同步摆动;齿条水平放置在基座的导向槽内,齿面与齿轮完全啮合,当齿条沿导向槽做左右直线往复运动时,啮合作用带动齿轮绕中心轴正反转动,进而带动上端摆杆完成设定角度范围内的往复摆动。背板采用矩形平板结构,除了为齿轮提供旋转支撑,还可作为运动轨迹的标注载体,教学场景下可直接在背板上绘制摆杆的摆动极限位置、齿轮分度圆轨迹,方便演示时讲解传动参数。设计过程中首先需要确定传动的核心参数:根据预设的摆杆最大摆动角度,反推齿轮的分度圆直径以及齿条的有效行程,确保齿条在全行程运动时,齿轮的转动角度刚好匹配摆杆的摆动范围,

  不会出现摆杆超程碰撞背板或者齿条脱出导向槽的问题。齿轮与齿条的模数保持一致,齿形参数符合标准直齿圆柱齿轮的啮合要求,齿侧间隙控制在合理范围内,既保证传动过程无卡滞,也避免间隙过大导致的摆动回程误差。导向槽的宽度与齿条的宽度采用间隙配合,配合公差控制在H8/g7区间,既保证齿条滑动顺畅,也不会出现横向窜动影响啮合精度。两侧支撑座的限位面位置需要根据齿条的最大行程精确计算,当齿条运动到左右极限位置时,齿条端面刚好与支撑座限位面接触,此时摆杆刚好到达摆动的极限角度,无需额外设置行程开关即可实现机械硬限位,提升机构运行的可靠性。安装边界方面,整套机构的基座采用矩形结构,底部为平面设计,可直接通过螺栓固定在实验台或者设备安装板上,

  安装时需保证基座的水平度,避免齿条滑动过程中出现卡滞;背板与基座采用垂直安装,垂直度公差控制在0.1mm以内,保证齿轮的旋转轴线与基座平面平行,避免齿轮齿条啮合时出现偏载,加剧齿面磨损。摆杆的长度可根据实际演示需求调整,教学场景下可适当加长摆杆,放大摆动的视觉效果,方便观察者直观看到运动过程;如果作为自动化设备的执行机构,可缩短摆杆长度,提升摆动的响应速度,同时在摆杆末端安装执行末端,完成工件推送、方向切换等工位动作。实际应用中,这类机构除了用于教学演示,还可集成在小型自动化生产线的工件换向工位,通过气缸驱动齿条做直线往复运动,带动摆杆完成固定角度的摆动,实现工件的姿态调整;也可用于玩具、文创装置的动态展示结构,

  通过简单的动力输入即可实现规律的摆动效果,结构简单可靠,维护成本低。设计时还需要考虑运动过程中的动平衡问题,由于摆杆随齿轮做往复摆动,转速较低的场景下无需额外做动平衡处理,但如果摆动频率较高,需要适当调整摆杆的重量分布,将重心尽量靠近齿轮的旋转中心,降低摆动过程中的振动,提升机构运行的稳定性。齿面的润滑设计也需要纳入考量,长期运行的场景下可在齿轮齿条的啮合面涂抹润滑脂,减少齿面磨损,延长构件的使用寿命;教学演示场景下如果需要频繁拆装展示齿形结构,可采用自润滑的工程塑料制作齿轮齿条,无需额外润滑即可保证传动顺畅,也避免润滑脂污染教学环境。整套机构的所有构件均采用规则的几何结构,没有复杂的曲面造型,加工难度低,普通的铣削、线切割设备即可完成所有金属构件的加工,3D打印也可快速制作整套原型用于原理验证,适配不同场景下的制作需求。
