共轴双旋翼迷你遥控直升机结构设计

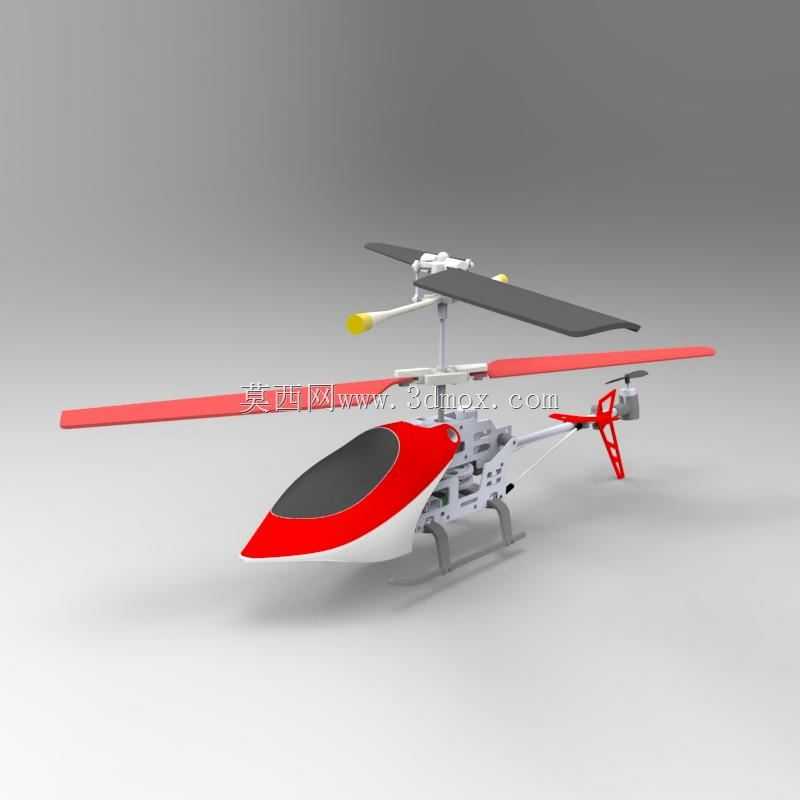

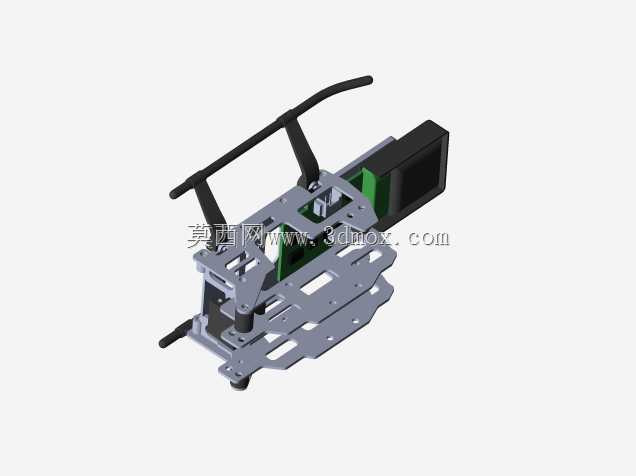

　　这款共轴双旋翼布局的小型航模直升机，主要面向室内休闲飞行、青少年航模科普教学场景使用，区别于传统单旋翼带尾桨的直升机结构，共轴反转的双旋翼设计抵消了旋翼旋转产生的反扭矩，省去了尾桨传动与动力损耗的结构，整体动力利用效率更高，也降低了室内飞行时尾桨碰撞障碍物引发炸机的概率。从结构设计层面来看，整机采用外露式机架布局，主旋翼桨夹采用铰接式结构，预留了足够的挥舞铰活动间隙，能够在低空紊流环境下自动修正旋翼升力差，降低飞行操控难度，适合入门级航模爱好者操作。主旋翼下方设置的稳定杆与配重块，是这套飞控结构的核心机械增稳部件，当机身出现倾斜时，稳定杆会在离心力作用下保持原有旋转平面，通过连杆带动桨夹调整桨距，快速修正机身姿态，

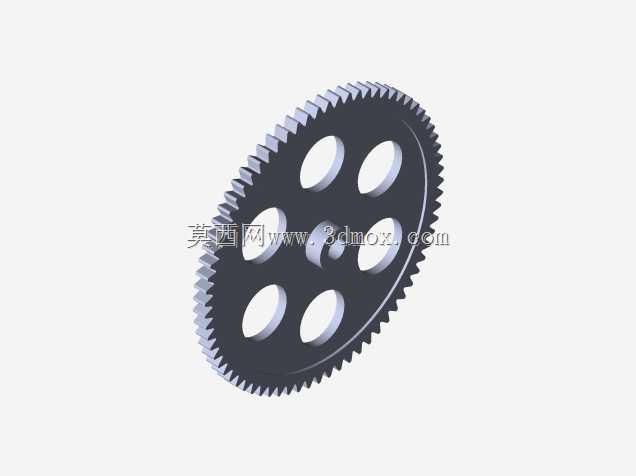

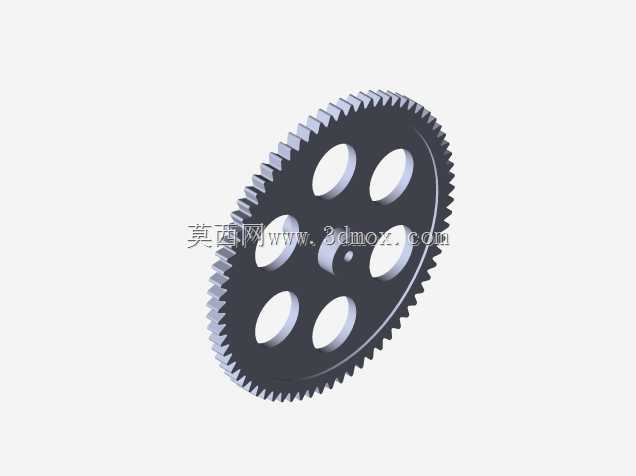

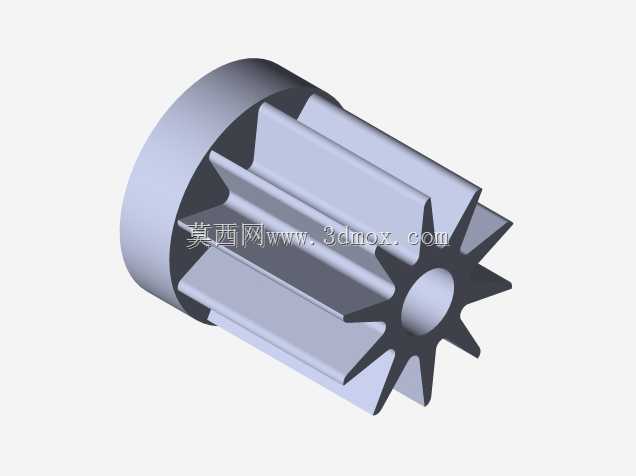

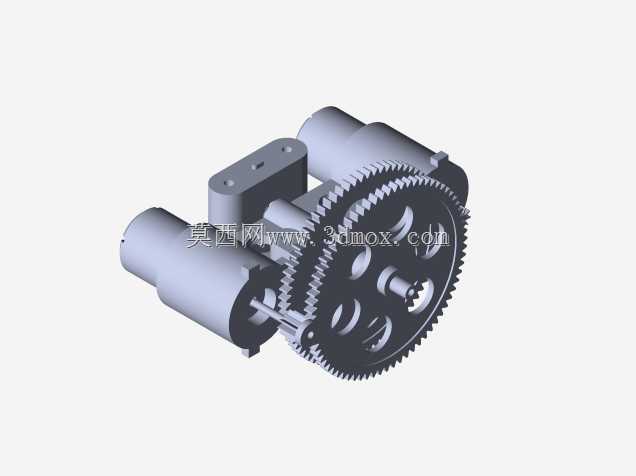

　　无需复杂的电子增稳模块即可实现基础的飞行稳定性，大幅降低了整机的制造成本与结构复杂度。机身前段的红黑配色整流罩采用流线型曲面设计，既能够降低前飞时的空气阻力，也为内部的动力电池、信号接收模块预留了足够的安装空间，整流罩与机架采用卡扣式连接，无需额外螺丝固定，日常维护更换电池时拆装十分便捷。机身中段的动力传动组采用二级齿轮减速结构，将主电机的高转速低扭矩输出转换为旋翼所需的低转速大扭矩输出，齿轮啮合间隙控制在0.1mm左右，既能够避免间隙过大导致的传动打齿，也不会因为间隙过小增加传动阻力、损耗电池续航。尾部的水平尾翼与垂直尾翼采用薄型工程塑料材质，主要作用是在前飞时提供纵向与航向稳定性，避免高速前飞时机身出现抬头或者偏航的情况，

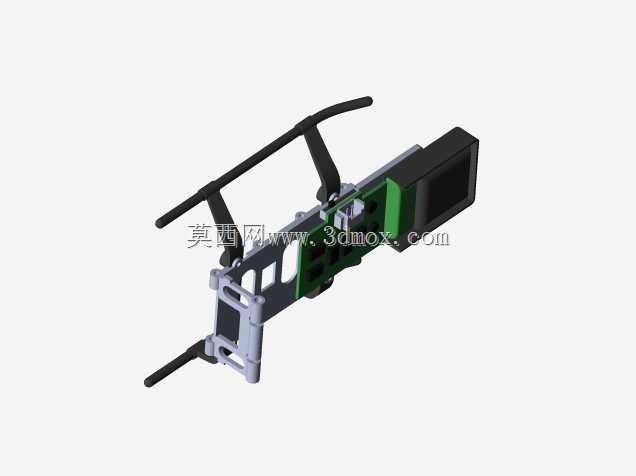

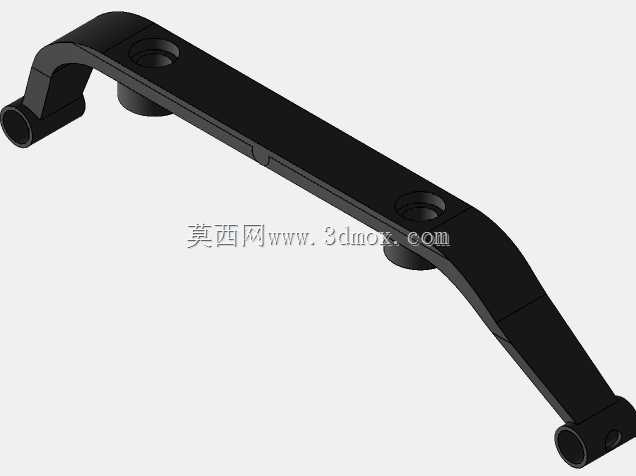

　　尾杆采用碳纤维空心管材，在保证结构强度的前提下尽可能降低尾部重量，将整机重心控制在主旋翼轴正下方位置，提升飞行时的姿态稳定性。起落架采用滑橇式结构，两根弧形支撑脚具备一定的弹性形变空间，降落时能够吸收大部分冲击能量，避免硬着陆时冲击力传递到机架内部损坏电子元件，起落架的安装宽度略大于机身最大宽度，降落时能够提供足够的支撑面积，防止机身侧翻。从安装边界尺寸来看，整机主旋翼直径控制在200mm以内，机身总长度含尾桨不超过250mm，整体重量控制在30g以内，属于典型的室内微型航模范畴，对飞行空间的要求极低，普通居家客厅即可完成基础的起降、悬停操作。设计过程中针对易损部件做了专门的结构优化，主旋翼桨叶采用柔性耐摔的PP材质，

　　碰撞障碍物时会产生弹性形变卸力，不会出现断裂情况，桨夹与旋翼轴的连接部位采用金属衬套加固，避免多次炸机后连接孔磨损出现旷量，影响飞行精度。这套结构设计也可作为小型无人机平台的载体，预留了微型摄像头、气压计等模块的安装位置，经过简单改装即可实现室内航拍、环境探测等功能，整体结构的模块化程度较高，所有部件均采用标准化接口连接，单个部件损坏后可快速更换，无需拆解整机组装结构。
