多轴联动凸轮传动演示教具结构

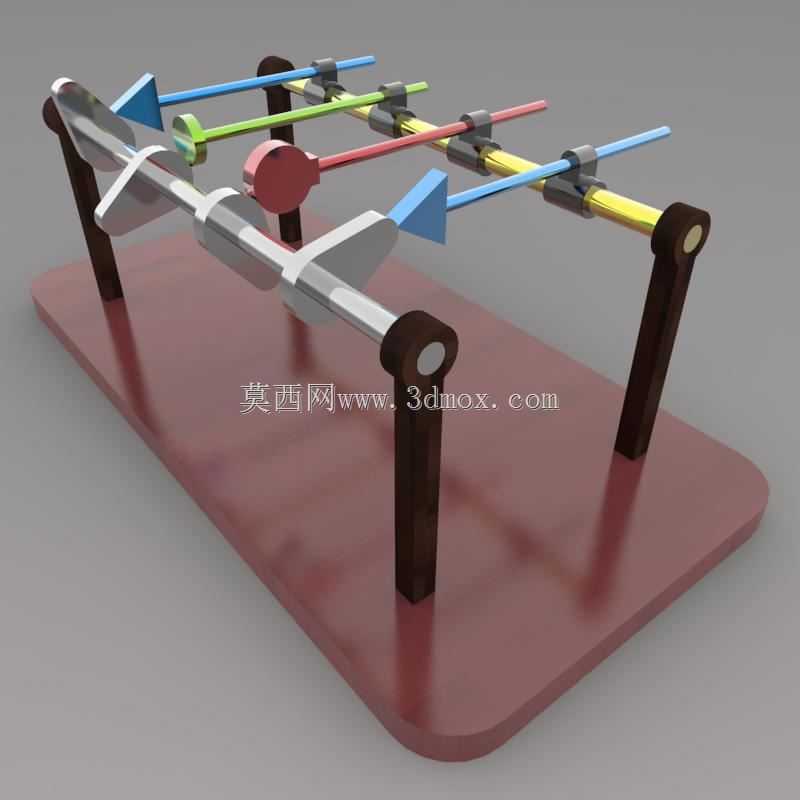

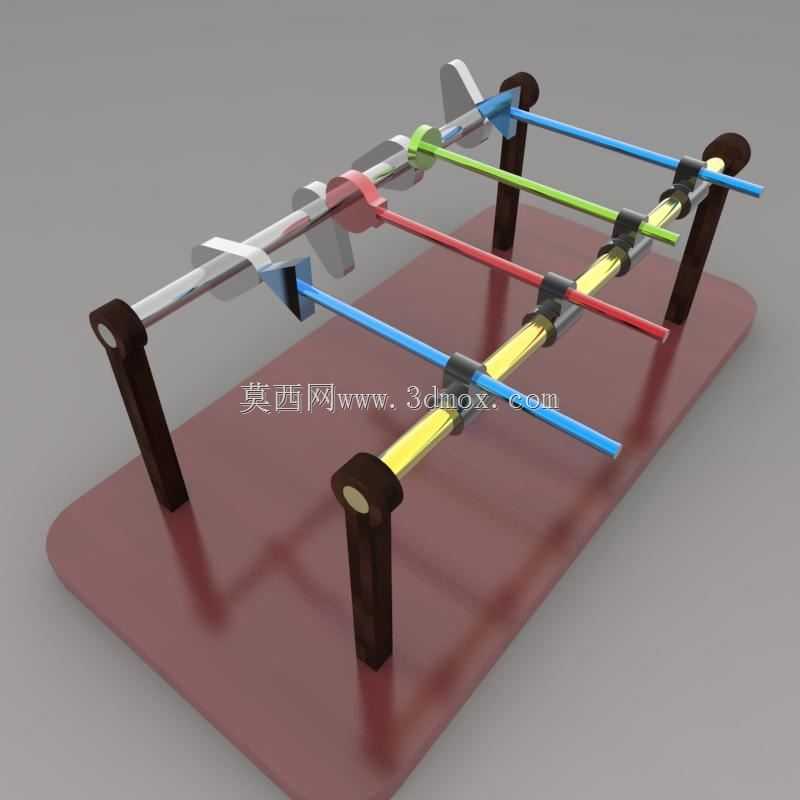

　　这套多轴联动凸轮传动结构，主要面向职业院校机械原理教学、工业设备传动原理演示场景搭建使用，可直观展示凸轮从动件的运动规律、多轴同步传动的相位匹配逻辑，帮助学习者快速理解平面连杆与凸轮组合机构的运动特性。整套机构采用底板支撑式布局，红褐色圆角矩形安装底板作为所有组件的承载基准，底板四角做圆弧过渡处理，避免锐边磕碰，四根深色立式支撑柱通过底部定位凸台与底板预留安装孔配合，采用过盈配合方式固定，无需额外紧固件即可保证支撑刚度，支撑柱顶端加工有同轴定位孔，用于穿装不同功能的传动轴系。横向布置的四根平行传动轴分别对应不同的运动输出单元，每根轴上配置有对应轮廓的凸轮驱动件与彩色标识的从动杆件：蓝色三角箭头标识的从动件对应等速运动凸轮，

　　可输出匀速直线往复动作；绿色杆件对应等加速等减速运动凸轮，运动过程无刚性冲击；红色带圆形端头的从动件对应简谐运动凸轮，适合中低速传动场景；黄色轴系搭配的蓝色箭头从动件对应摆线运动凸轮，高速运转下仍能保持平稳低噪。传动轴与支撑柱的配合部位采用间隙配合设计，轴端加装限位挡圈防止轴向窜动，所有凸轮与轴之间采用平键连接传递扭矩，保证相位角在多次运转后不会发生偏移，从动件与凸轮接触的端头做圆弧抛光处理，减少接触应力集中，降低长期运转的磨损量。从安装边界来看，整套机构底板长度控制在400mm量级，宽度220mm左右，支撑柱高度150mm，传动轴中心距统一为50mm，可直接放置在常规教学实验台面上使用，无需额外固定安装，整体重量控制在3kg以内，

　　方便课堂上挪动传递展示。设计过程中优先考虑了运动可视性，不同运动单元的杆件采用差异化的高对比度配色，观察者可从正面直接区分每一组凸轮从动件的运动轨迹，无需拆解即可看清动力传递路径：动力从最下方的银色主轴输入，主轴上加工有四个相位角依次错开90度的驱动拨块，分别带动上方四根平行轴做定轴转动，每根轴上的凸轮随轴转动时，推动对应从动件做垂直于轴方向的直线往复动作，直观呈现不同凸轮轮廓对应的运动位移曲线差异。实际使用中，这套结构既可以作为纯静态展示教具，配合机械原理课程讲解凸轮机构的分类、运动特性、适用场景，也可以在主轴端加装手摇柄或者低速电机，实现动态运转演示，让学习者直观观察不同凸轮在升程、回程、休止阶段的从动件动作差异，

　　理解凸轮轮廓曲线对运动输出的决定性作用。结构设计上充分考虑了教学场景的耐用性，所有运动副均预留了0.1-0.2mm的润滑间隙，可定期加注润滑脂降低磨损，支撑柱与底板的连接部位做了加厚处理，避免频繁挪动导致的支撑柱断裂，从动件的导向部位采用一体化铣削成型的导向槽，无需额外加装导向套即可保证运动直线度，减少了装配环节的调试工作量。不同于工业设备中集成在设备内部的凸轮传动单元，这套演示结构特意将所有传动组件外露，没有加装外部防护罩，目的就是让学习者能够完整观察到每一个零件的运动状态，理解动力从输入到输出的完整传递过程，杆件上的彩色标识也方便教师在授课时快速指代对应运动单元，提升课堂讲解效率。
