同轴式拨叉滑块往复传动机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656132
  • 同轴式拨叉滑块往复传动机构
  • 同轴式拨叉滑块往复传动机构
  • 同轴式拨叉滑块往复传动机构
  • 同轴式拨叉滑块往复传动机构
  • 同轴式拨叉滑块往复传动机构

  这套同轴式拨叉滑块往复传动机构,核心依托光轴作为滑动承载基准,将旋转输入转化为轴向往复直线输出,在轻工自动化送料、小型工位切换、纺织机械导纱往复、包装设备推料工位这类需要短行程高频往复动作的场景中适配性极强,相比传统曲柄滑块结构,它的横向安装空间占用更小,传动路径上的冗余铰接点更少,长期运行的累计间隙更容易控制。

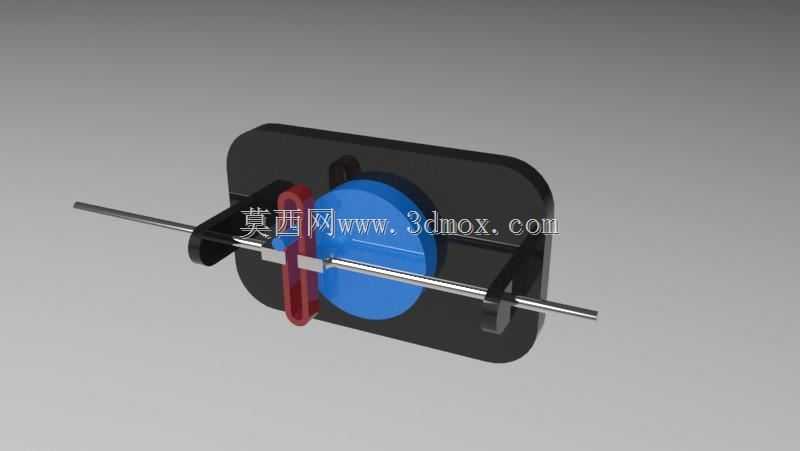

  从结构功能逻辑来看,黑色安装基座是整套机构的承载基准,基座上开设的同轴光轴过孔做了衬套镶嵌设计,光轴穿装后可沿轴向自由滑动,避免光轴与基座直接摩擦造成的基座磨损,后期维护仅需更换衬套即可恢复装配精度,无需整体更换基座件。蓝色圆盘件是动力输入的核心载体,其端面偏心位置固定的红色拨叉件,直接卡嵌在光轴中部的环形卡槽内,当蓝色圆盘绕自身固定轴旋转时,偏心布置的拨叉会推动环形卡槽的侧壁,带动光轴沿轴向做规律往复运动,这种传动形式没有额外的连杆铰接结构,传动死点位置的冲击比传统曲柄滑块更小,运行噪音也更低,适合每分钟120次以内的中低速往复工况。

  设计过程中首先要确认的是往复行程参数,该参数直接由蓝色圆盘上拨叉的偏心距决定,偏心距的两倍即为光轴的最大往复行程,建模时需要严格匹配拨叉与环形卡槽的配合间隙,间隙过小会出现卡滞,尤其是在加工存在形位公差的情况下,单边预留0.1-0.2mm的间隙可适配常规铣削加工的精度要求,间隙过大则会导致往复换向时的冲击噪音增大,传动精度下降。光轴的直径选型需要结合实际负载确定,若仅用于推动轻量化工位件,直径8mm的镀铬光轴即可满足刚性要求,若需要承载推料阻力超过50N的工况,则需要将光轴直径提升至12mm以上,同时基座上的衬套长度也要对应增加,避免光轴伸出最长位置时出现翘曲变形。

  安装边界方面,整套机构的安装基准为黑色基座的背面,基座上预留的四个安装孔可直接通过螺栓固定在设备安装板上,安装时需要保证光轴的轴向方向与被驱动件的运动方向完全平行,否则会出现光轴卡滞、衬套偏磨的问题。光轴的两端可根据实际使用需求加装连接头,比如外螺纹接头、夹头,用来连接推块、导纱钩、工位挡块等执行件,光轴的总长度需要结合最大往复行程确定,要保证光轴运动到两个极限位置时,光轴端部不会从基座衬套中脱出,通常衬套的配合长度不小于光轴直径的1.5倍,即可保证运动过程中的支撑稳定性。

  细节设计上,拨叉与蓝色圆盘的连接采用沉头螺钉固定,螺钉头部完全沉入拨叉表面,避免旋转过程中与周边结构发生干涉;拨叉与光轴环形卡槽接触的端面做了圆弧倒角处理,减少接触应力集中,避免长期运行后卡槽侧壁出现磨损凹坑;基座的边角做了R3圆角处理,既避免安装时划伤操作人员,也能减少应力集中,提升基座的抗冲击能力。这套机构没有复杂的异形曲面,所有零件都可通过常规铣削、车削加工完成,加工成本低,装配难度小,不需要复杂的调试工序,只要保证基座上两个光轴过孔的同轴度在0.05mm以内,即可顺畅运行,非常适合小型自动化设备的工位驱动单元使用,也可作为机械原理教学的演示机构,直观展示偏心拨叉传动的运动逻辑。
