多锥齿轮组合传动差速机构结构设计

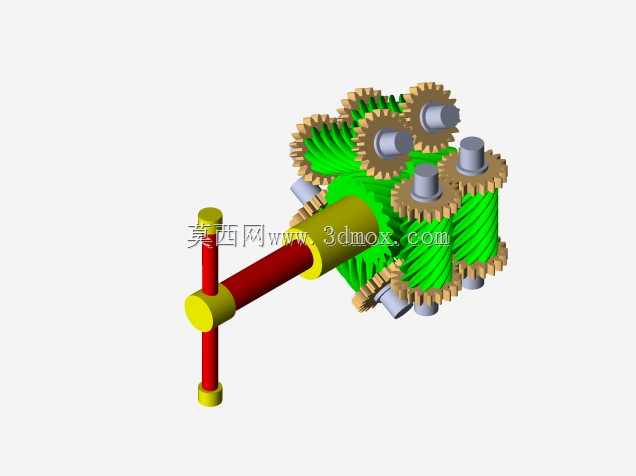

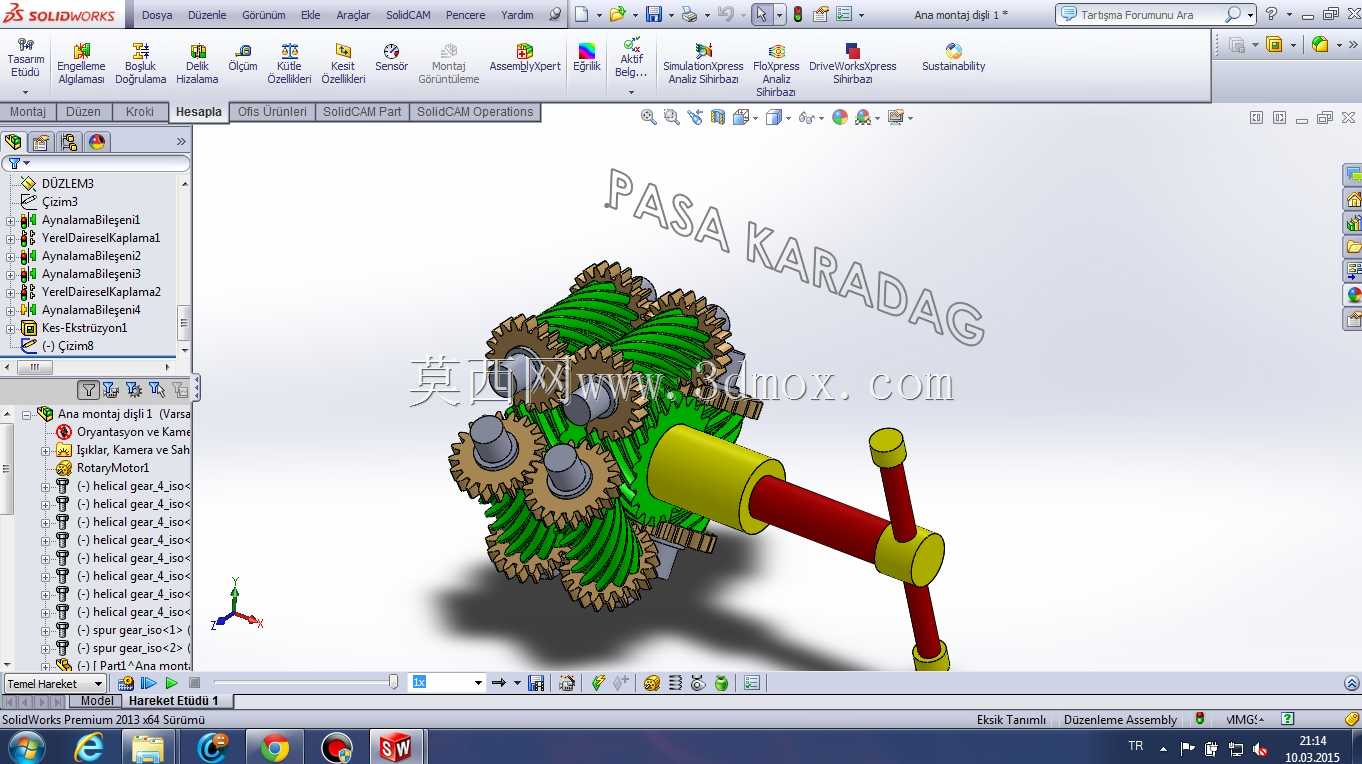

　　这套多锥齿轮组合传动结构，核心应用场景覆盖小型动力传输设备的差速换向需求，常见于小型农用机具的动力分路输出、小型代步设备的转向差速单元、以及部分轻工自动化设备的多向动力分配工位，区别于常规平行轴圆柱齿轮传动，锥齿轮结构可实现相交轴之间的动力换向，在空间受限的传动布局中能大幅压缩整体安装空间，减少额外的传动换向部件带来的功率损耗。从实际功能来看，该结构通过多组对称布置的螺旋锥齿轮啮合，可实现单输入轴的动力分流，同时在输出端形成差速效果，当两侧输出端负载存在差值时，中间浮动布置的行星锥齿轮可产生自转，自动调整两侧输出轴的转速差，避免传动部件出现刚性卡滞，降低齿轮啮合面的冲击载荷。设计过程中首先确定了输入轴与输出轴的垂直相交布局，

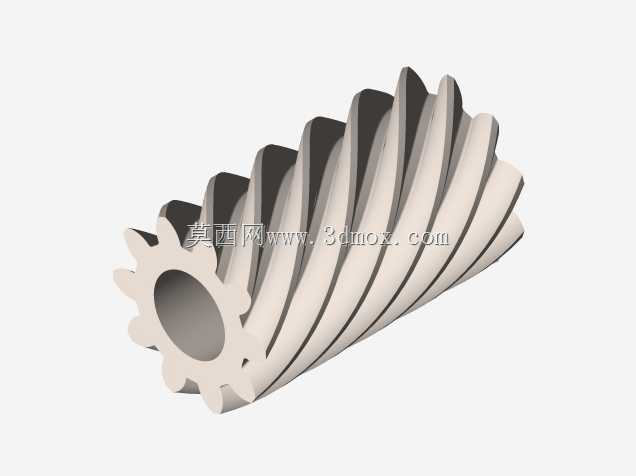

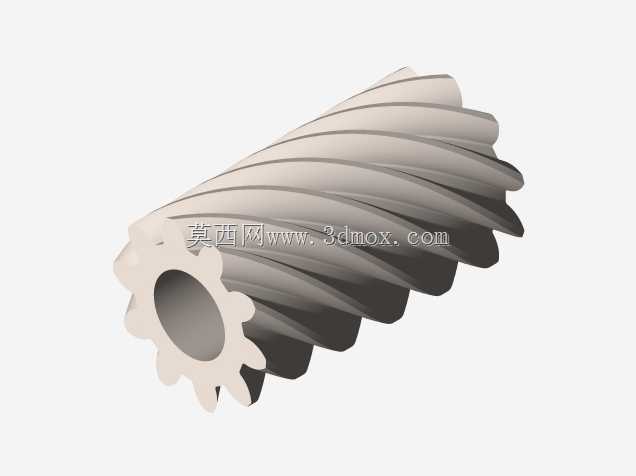

　　输入轴采用阶梯轴结构，轴肩位置预留轴承安装位，轴端通过平键与主动锥齿轮实现周向固定，主动锥齿轮与三组周向均布的从动锥齿轮同时啮合，保证动力输入时载荷均匀分配到各个啮合齿面，避免单齿受力过大出现断齿风险。周向布置的从动锥齿轮分别通过短轴固定在中心支架上，支架采用整体式镂空结构，既保证足够的支撑刚度，又能降低整体结构重量，同时预留润滑脂存储腔，齿轮啮合过程中可通过离心作用将润滑脂带到各个啮合面，减少干摩擦带来的磨损。输出端的连接轴与中心从动锥齿轮采用过盈配合加定位销的固定方式，轴向外伸位置预留密封件安装槽，可适配骨架油封实现传动腔的密封，避免润滑脂泄漏同时阻挡外界粉尘进入啮合区域。从安装边界来看，

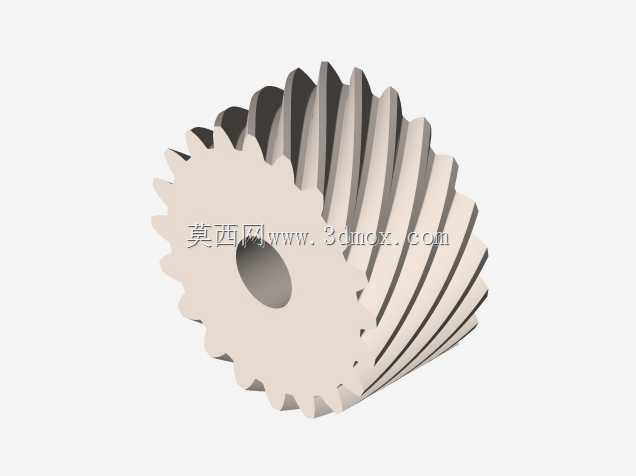

　　整体结构最大外轮廓直径控制在120mm范围内，输入轴轴向伸出长度为45mm，两侧输出轴的中心距为80mm，安装法兰面预留4个M6的螺纹安装孔，孔位周向均布，可直接固定在设备的安装基座上，不需要额外设计转接支架。齿轮参数设计上，所有锥齿轮均采用等顶隙收缩齿设计，压力角选取20度，螺旋角为35度，重合度达到1.6以上，保证传动过程中至少有两对轮齿同时啮合，大幅降低传动噪音与啮合冲击，齿面经过渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，可承受短时过载冲击。轴系部件的选材采用40Cr调质处理，轴颈位置经过磨削加工，表面粗糙度达到Ra0.8，可适配深沟球轴承的安装要求，轴承选型采用双面密封深沟球轴承，出厂预填润滑脂，

　　可实现长期免维护运行。实际装配过程中，需要先将各组锥齿轮与对应轴系完成预装，调整齿轮啮合侧隙在0.1-0.15mm范围内，接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，保证啮合位置处于齿面中部，避免出现偏载导致的早期磨损。中心支架的加工需要保证各个齿轮安装轴孔的位置度公差不大于0.02mm，轴孔中心线与输入轴中心线的夹角误差控制在±2分以内，否则会导致齿轮啮合不良，出现传动卡滞或噪音过大的问题。该结构在实际使用中可适配0.5-2kW的动力输入，额定输入转速最高可达3000r/min，传动效率稳定在94%以上，相比蜗轮蜗杆传动结构，传动效率提升15%左右，同时不存在蜗轮蜗杆的自锁特性，可实现正反双向传动，适配需要正反转切换的工况。在小型农机应用场景中，该结构可直接作为行走机构的差速器使用，安装在驱动桥中部，动力从输入轴接入后分流到两侧驱动轮，转向时通过中间行星锥齿轮的自转实现两侧车轮的转速差，减少轮胎磨损同时降低转向阻力；在轻工自动化设备中，该结构可作为多工位旋转工作台的动力分路结构，单电机输入即可带动多个工位同时旋转，减少电机使用数量，降低设备制造成本。结构整体没有采用复杂的异形部件，所有零件均可通过常规机加工工艺实现，齿轮可采用铣齿加工后进行研磨，不需要专用的定制刀具，加工成本可控，适合小批量生产配套。
