双轴可调式齿轮传动定位工装结构

　　这套齿轮相关的传动定位结构，在小型传动件测试、教具演示以及轻载传动模组预调场景中适配性很强，日常在职业院校机械原理实训台、小型非标设备的传动单元预装工位，都能看到同类型结构的应用。从实际使用逻辑来看，它的核心作用是为两组平行轴传动的齿轮副提供稳定的安装基准，同时支持轴间距的快速微调，满足不同模数、不同齿数齿轮的啮合间隙调整需求，不需要反复加工安装孔位就能完成齿轮啮合状态的校准，大幅降低小批量传动单元调试的装夹耗时。

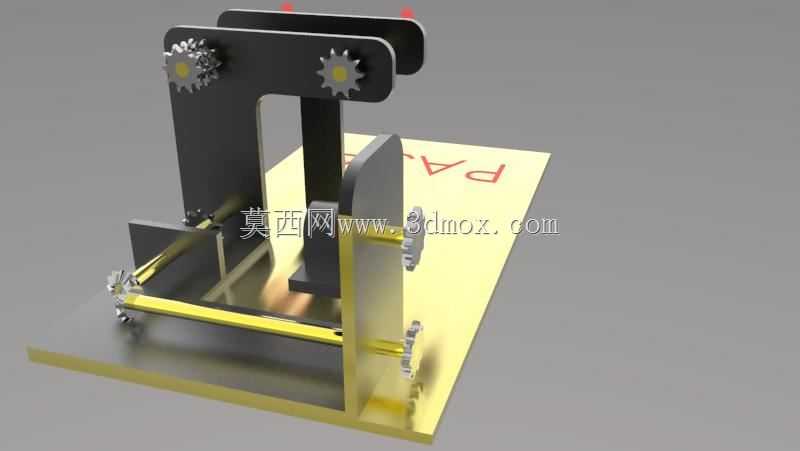

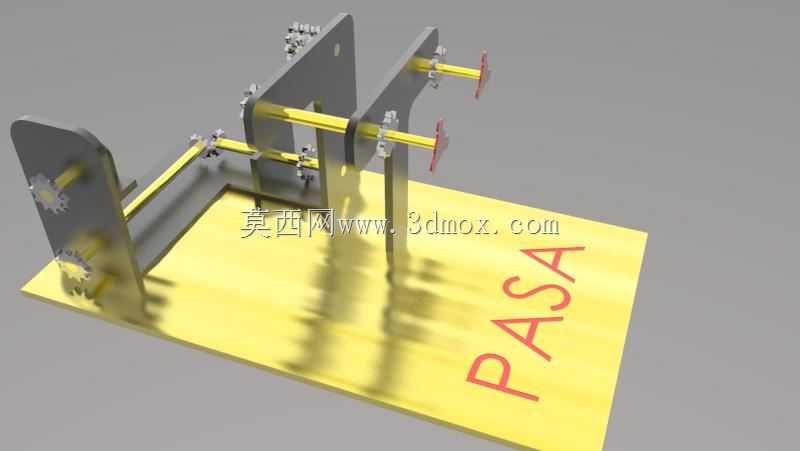

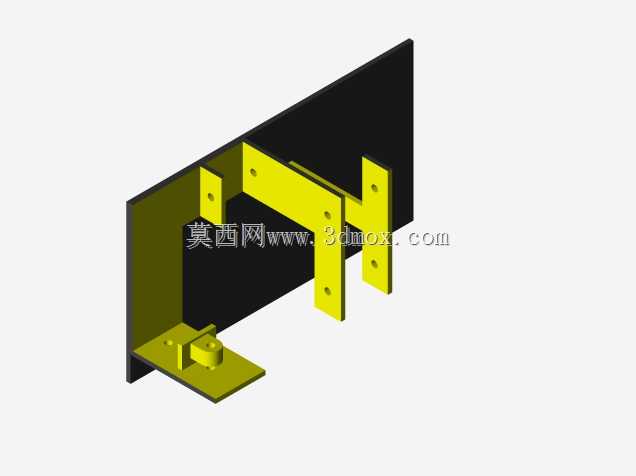

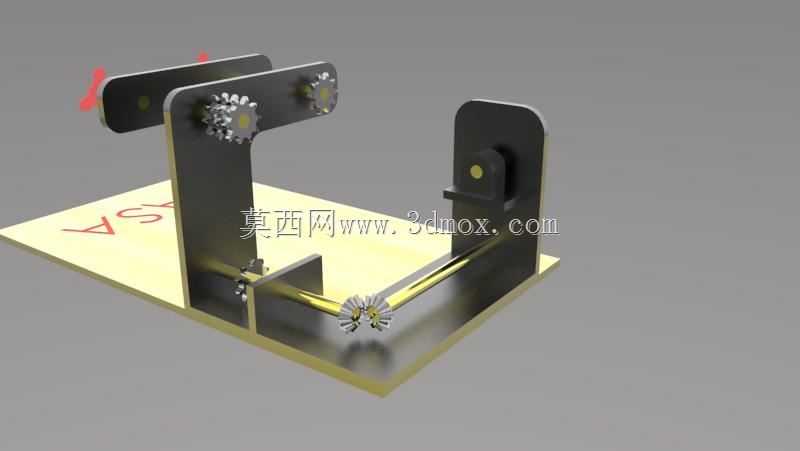

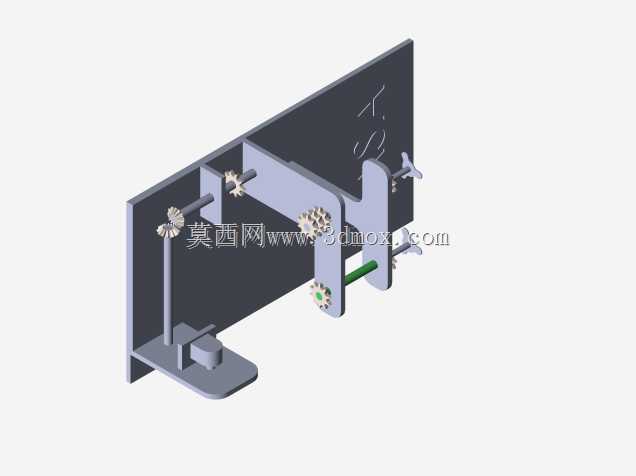

　　结构设计上，底部采用整块平板作为安装基座，基座表面做了平整化处理，作为所有部件的安装基准面，保证两根传动轴的安装平面度公差控制在合理范围内，避免轴系倾斜导致的齿轮偏磨、传动卡滞问题。两块立式支撑板通过紧固件垂直固定在基座上，支撑板上开设了长条形的调节槽，传动轴的轴承座可以沿着调节槽滑动，调整到位后通过侧面的蝶形锁紧件完成固定，这种无刻度的手动调节结构，针对实训演示、轻载测试这类不需要极高定位精度的场景，操作门槛很低，不需要专用工具就能完成轴间距调整，适配不同中心距的齿轮副安装需求。

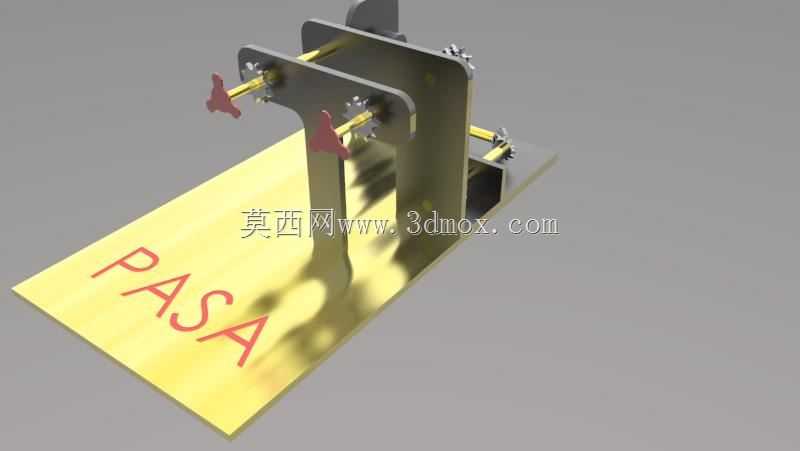

　　传动轴采用两端支撑的简支梁结构，相比悬臂轴结构，传动过程中的轴系挠度更小，齿轮啮合时的径向跳动量更低，能更真实地还原平行轴齿轮传动的实际运行状态。轴端的蝶形手柄既可以作为手动转动输入轴的操作件，也能在静态展示时锁定轴的转动角度，方便观察不同啮合位置的齿轮接触状态。基座表面的标识区域可以直接标注齿轮参数、传动比等信息，作为实训教具使用时，学员能快速对应到当前安装的齿轮副参数，不用额外查找资料。

　　从安装边界来看，整个结构的占用空间非常紧凑，基座的长宽尺寸适配常规实训台的台面安装孔位，不需要额外改造台面就能直接固定；立式支撑板的高度根据传动轴的调节行程设计，当轴系调整到最高位置时，齿轮最低点距离基座表面仍留有足够的安全间隙，不会出现齿轮转动时剐蹭基座的问题；调节槽的长度覆盖了常用模数小直径圆柱齿轮的中心距调整范围，从单级小传动比齿轮副到稍大传动比的配对齿轮，都能在这个调节范围内找到合适的安装位置。

　　实际使用过程中，这套结构不需要配套复杂的驱动单元，手动转动轴端手柄就能直观演示齿轮的传动比变化、啮合传动过程，也可以外接小型电机作为动力输入，完成齿轮传动效率、空载运转阻力的基础测试。支撑板和基座之间采用可拆卸的连接方式，如果需要更换不同厚度的支撑板适配更长的传动轴，只需要拆卸紧固件就能完成更换，拓展性较强。所有外露的紧固件都采用手拧式设计，日常更换齿轮、调整轴位的时候不需要借助扳手等工具，在教学场景下能减少工具准备的工作量，也能避免学员操作工具带来的安全隐患。

　　在设计细节上，支撑板的调节槽边缘做了倒角处理，轴承座滑动调整时不会出现卡滞，也能避免尖锐边角划伤操作人员；轴系的支撑位置预留了润滑脂加注的空间，长期反复拆装齿轮、转动轴系时，可以定期补充润滑，减少轴和支撑孔之间的磨损，延长整套结构的使用寿命。基座采用厚重的平板结构，自身重量足够抵消手动操作、齿轮运转时产生的振动力，不需要额外将基座固定在台面上就能保持稳定，移动摆放都很方便，适合在不同教学工位、测试工位之间周转使用。
