推拉式快速夹钳压紧工装结构设计

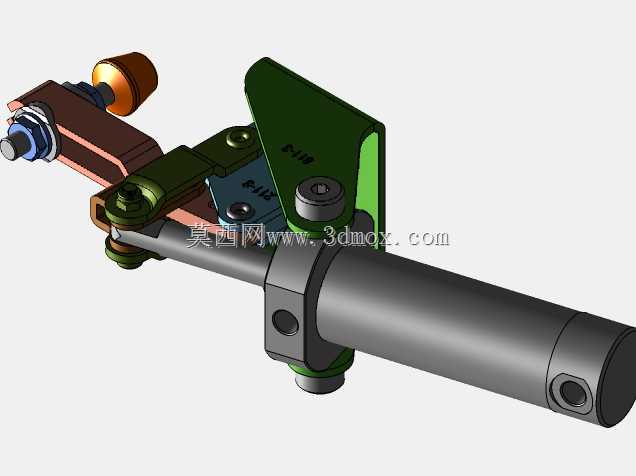

　　该款推拉式快速夹钳结构，主要面向工装夹具领域的工件定位压紧场景，在焊接工装、装配流水线、检具定位、机加工辅助装夹环节都有广泛应用，尤其适合需要直线推压动作、压紧行程固定、操作频次高的工位，相比传统螺栓压紧、偏心轮压紧结构，操作效率可提升60%以上，且压紧力输出稳定，不会因操作力度差异导致工件装夹变形或松动。从结构组成来看，整套夹钳以圆柱导向杆作为核心运动载体，导向杆采用调质45号钢加工，表面做硬铬镀层处理，降低往复运动的摩擦系数，同时提升耐磨性能，导向杆与安装座之间配置自润滑铜套，避免长期使用出现卡滞、旷量问题，导向杆尾端设置限位销孔，可根据实际装夹行程需求调整伸出长度，适配不同厚度工件的压紧需求。

　　夹钳的力臂锁紧机构采用四连杆过死点锁紧原理，操作手柄为冲压成型的钢板结构，表面做喷塑处理提升握持摩擦力，手柄与连杆铰接点配置耐磨销轴，销轴端部做卡簧限位，防止长期往复摆动出现销轴窜动脱落；当手柄下压至锁紧位置时，连杆机构越过死点，可在无外力作用下保持持续锁紧状态，即便承受加工过程中的振动载荷也不会出现松脱，反向扳动手柄即可快速解锁，整个锁紧、解锁操作行程仅需手柄摆动35度即可完成，操作动作幅度小，适合狭小安装空间内的工位使用。前端的压头组件采用可调式结构，压头螺杆与夹钳推块采用螺纹连接，可通过旋转压头调整压紧端的初始伸出长度，压头端部配置聚氨酯防滑垫，既可以增大与工件表面的摩擦力，避免压紧过程中工件移位，

　　也能防止硬质金属压头刮伤工件表面，针对表面质量要求高的铝件、塑料件、喷涂件装夹场景，该软质压头可有效规避装夹压痕问题。安装座部分采用一体化铸钢成型，底部设置两个贯通安装孔，可通过内六角螺栓直接固定在工装基板、工作台面或者设备机架上，安装孔位间距符合行业通用快速夹钳的安装尺寸规范，可直接替换同规格的传统推拉夹钳，无需重新加工安装孔位，降低产线工装改造成本。从安装边界来看，整套夹钳处于锁紧状态时，整体长度方向尺寸为185mm，宽度方向最大尺寸为62mm，手柄抬起时的最大高度为98mm，安装座底面到导向杆中心轴线的高度为22mm，适配的安装基板厚度范围为5-20mm，压紧行程为25mm，最大输出压紧力可达180kgf，

　　可满足大部分中小型金属件、塑料件的装夹压紧需求。设计过程中，对各铰接点的运动间隙做了严格控制，单边间隙控制在0.05mm以内，避免锁紧状态下出现旷量导致工件定位偏移，同时对连杆机构的力臂比做了优化，操作手柄施加10kgf的握持力即可输出足额的压紧力，操作人员长期重复操作也不易产生疲劳。夹钳的所有金属结构件都做了表面防锈处理，外露销轴采用不锈钢材质，可适应焊接车间的焊渣飞溅环境、装配车间的油污环境以及部分轻度腐蚀的生产场景，日常维护仅需定期在导向杆、铰接点位置涂抹少量润滑脂即可，无易损易耗件需要频繁更换，整体使用寿命可达3万次以上锁紧循环。在实际产线应用中，该类夹钳常被用于PCB板焊接工装的基板压紧、小型五金件装配时的定位固定、注塑件水口切除时的工件夹持、检具上的工件基准面压紧等场景，相比气动压紧结构，无需配置气源管路，成本更低，安装更灵活，相比手动螺旋压紧结构，操作速度更快，装夹一致性更好，是中小批量生产、柔性化产线工装配置中性价比极高的夹紧元件。建模过程中对所有运动部件做了干涉检查，模拟手柄从解锁到锁紧的全行程运动，确认各部件之间无运动干涉，各铰接点的转动顺畅，同时对关键受力部件做了静力学仿真验证，确认在最大压紧力工况下，安装座、连杆、导向杆的最大应力均小于材料屈服强度，安全系数达到2.5以上，可满足长期高频次使用的强度要求。
