重型卧式快速夹钳锁紧机构设计

　　在工装夹具、生产线工位治具、检具以及各类需要频繁开合锁紧的工业场景中，卧式重型快速夹钳是应用频次极高的压紧执行元件，这类构件的核心价值在于通过肘节机构的死点锁紧特性，实现小操作力下的大压紧力输出，同时满足快速开合、重复定位精度稳定的使用需求，相比螺纹锁紧、凸轮锁紧等结构，操作效率可提升60%以上，且锁紧状态不受振动、轻微载荷波动影响，不会出现自行松脱的问题。

　　从结构设计逻辑来看，这套夹钳采用卧式底座安装形式，底座预留两个沉头安装孔，可直接通过内六角螺栓固定在工装基板、型材框架或者设备机架上，安装面做了铣平处理，保证安装后夹钳本体与安装基准面的平行度误差控制在0.1mm以内，避免长期受力后出现底座偏斜导致的压紧力偏移问题。操作手柄做了加长力臂设计，手柄表面冲压出多道弧形防滑凹槽，操作人员佩戴劳保手套也能稳定握持，不会出现施力打滑的情况，手柄末端做了圆弧收边处理，去除锐边毛刺，避免操作过程中划伤手部。

　　核心的肘节连杆机构是整个夹钳的功能核心，三组铰接销轴均采用过盈配合加铆接固定，销轴与连杆孔的配合间隙控制在0.02mm以内，既保证连杆转动灵活无卡滞，又避免间隙过大导致的锁紧虚位，当手柄下压至锁紧位置时，两组连杆的铰接点刚好越过机构死点，此时即使压紧端受到反向的工件撑开力，机构也会保持锁死状态，不会自行解锁，只有对手柄施加向上的扳动力，让铰接点回越过死点位置，才能带动压头抬起完成松脱动作。压臂部分采用加长平直设计，压头安装位预留了标准的螺杆安装孔，可根据实际压紧需求更换橡胶压头、金属平压头或者可调节高度的螺栓压头，适配不同厚度、不同材质工件的压紧需求，避免压伤工件表面或者出现压紧力不足的问题。

　　从实际应用场景来看，这类夹钳广泛应用在焊接工装的工件定位压紧、装配线的工件临时固定、木质家具加工的板材夹持、注塑件水口修剪工位的工件固定、检测检具的样件锁紧等场景，相比垂直式快速夹钳，卧式结构的操作手柄在锁紧后处于水平状态，不会在垂直方向占用过多操作空间，适合安装在操作空间受限、工装上方有其他机构干涉的工位上。在设计选型过程中，需要重点关注夹钳的安装边界尺寸：底座的安装孔距、压臂的伸出长度、锁紧状态下压头的最低高度、解锁状态下压头的抬起高度，这几个尺寸直接决定了夹钳能否适配现有工装的安装空间，以及能否满足对应厚度工件的压紧行程需求。

　　结构细节上，所有金属板材构件均采用冲压成型工艺，折弯处做了圆角过渡，避免应力集中导致长期受力后出现构件断裂的问题，铰接位置的接触面在装配时会涂抹润滑脂，降低转动磨损，提升夹钳的整体使用寿命，在无冲击载荷的正常使用场景下，这类夹钳的锁紧循环寿命可达万次以上。夹钳的整体受力路径经过优化，锁紧状态下的载荷从压头传递到压臂，再通过连杆组传递到底座安装螺栓上，所有受力构件均采用等强度设计，不会出现局部应力过大导致的变形问题，保证长期使用后的锁紧精度稳定性。

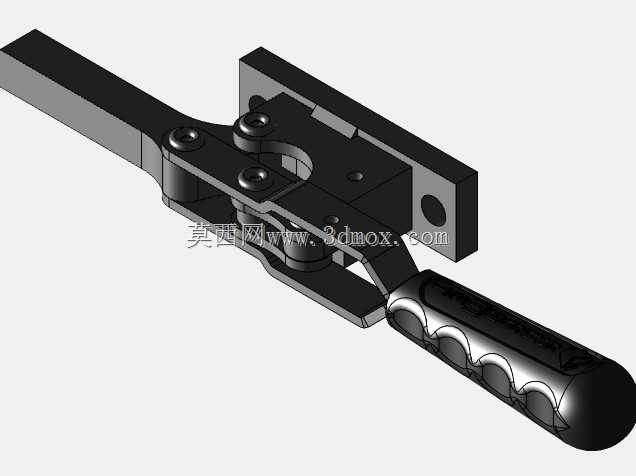

　　在三维建模过程中，所有铰接位置的配合间隙、安装孔的位置公差、构件之间的运动干涉都经过了完整校验，模拟了从解锁到锁紧的全行程运动过程，确保各构件在运动过程中不会出现卡滞、碰撞的问题，同时模型保留了所有安装特征、装配关系，可直接用于工装设计的装配调用，也可作为非标夹钳设计的参考原型，根据实际使用需求调整压臂长度、底座尺寸、压紧力参数，快速衍生出适配不同工位需求的定制化夹钳结构。
