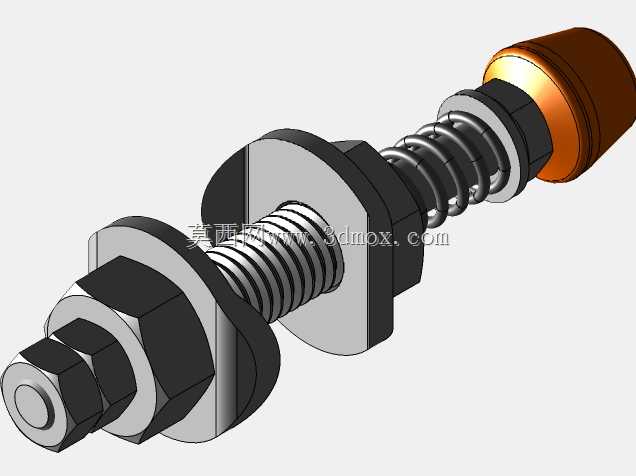

带弹簧调节的螺纹锁紧压紧组件结构

　　这类带弹簧的螺纹锁紧压紧构件，在通讯设备装夹、小型工装定位场景里应用十分普遍，很多做通讯类工装治具的结构工程师，在设计快换压紧模块时都会优先参考这类成熟结构。从实际使用逻辑来看，该组件核心是通过端部的旋钮施加轴向压紧力，中间的压缩弹簧提供持续的预紧弹力，避免设备运行过程中因为振动出现螺纹松脱、压紧力衰减的问题，前端的六角锁紧螺母可以在压紧行程调整到位后完成锁止，防止调节位置发生偏移。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，中间的法兰挡片是核心的安装定位基准，安装时法兰面贴紧安装基板，前端螺纹段穿过基板的安装孔，通过六角螺母将整个组件固定在基板上，后端的旋钮部分留在操作侧，方便操作人员手动调节压紧力度。螺纹段的长度直接决定了组件的有效压紧行程，设计时需要根据被压紧工件的厚度公差带确定螺纹长度，通常要预留至少三到五牙的调节余量，避免出现工件厚度超差时无法压紧的情况。

　　弹簧的选型是整个结构设计的核心要点，弹簧的线径、中径、有效圈数要匹配所需的预紧力，既要保证压紧后有足够的摩擦力防止工件窜动，又不能因为弹簧刚度太大导致旋钮操作力矩过大，影响手动调节的手感。弹簧的两端都做了并圈磨平处理，保证弹簧受压时不会出现偏斜，避免长期使用后弹簧卡滞在螺纹段上，影响复位效果。端部的旋钮做了滚花或者包覆防滑层的设计，增大手指接触时的摩擦力，即使手上有少量油污也能顺利完成调节操作，不需要额外借助扳手等工具，适合需要频繁调整压紧位置的工位使用。

　　从结构细节来看，螺纹段和法兰挡片之间采用了一体加工的结构，相比焊接拼接的结构强度更高，长期承受交变压紧力也不会出现焊缝断裂的问题。前端的压紧端做了平垫结构，增大和被压紧工件的接触面积，避免局部压强过大压伤工件表面，尤其是针对通讯类塑料外壳、薄金属板类工件，大接触面的压头可以有效减少工件表面的压痕损伤。整个组件的装配逻辑十分简单，从螺纹端依次套入平垫、弹簧、导向隔套、端部旋钮，最后在前端拧入锁紧螺母就完成装配，没有复杂的卡扣或者过盈配合结构，后期维护更换弹簧或者磨损的螺母时十分方便，不需要专用工具就能完成拆解。

　　在实际安装时，需要注意安装基板的开孔尺寸要和螺纹段的外径留有0.2到0.5毫米的间隙，避免开孔过小导致螺纹段卡滞，调节时出现卡顿。法兰挡片的厚度要足够，保证锁紧螺母拧紧时法兰不会发生变形，通常法兰厚度不小于3毫米，根据组件整体尺寸大小适当调整。这类结构除了通讯工装的应用，在小型电子设备组装夹具、3D打印平台调平机构、小型检测设备的工件固定模块里也能看到类似的结构逻辑，核心都是利用螺纹的精密调节特性搭配弹簧的预紧防松能力，实现手动快速调节、持续稳定压紧的功能。建模的时候要注意弹簧和螺纹段的同轴度配合，导向隔套的内径要和螺纹外径做间隙配合，保证弹簧压缩和复位时始终沿着轴向运动，不会出现径向偏移导致的卡滞问题，隔套的长度要匹配弹簧的最大压缩量，避免弹簧被压并时出现塑性变形，影响使用寿命。
