通讯设备用C型弹性夹紧巴兰提结构件

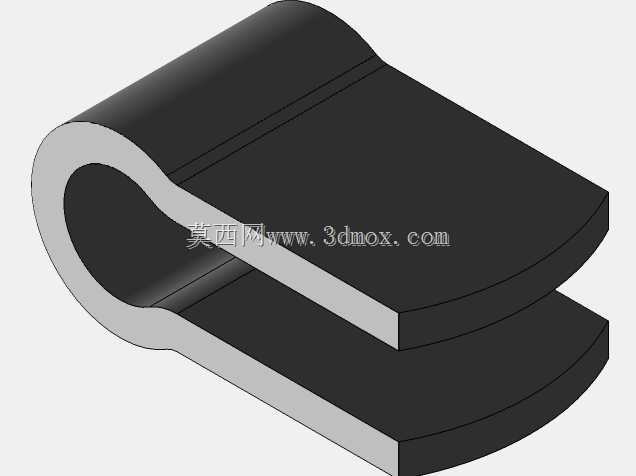

　　在通讯基站布线、终端设备内部走线以及户外通讯机柜装配场景中，线缆与薄壁构件的快速固定一直是影响装配效率与后期维护便捷度的核心环节，这类C型弹性夹紧结构正是针对该类场景开发的专用连接件，区别于传统螺丝锁紧、扎带捆绑的固定方式，该结构依靠自身弹性形变实现无紧固件快速卡装，在批量装配场景下能将单点位固定耗时压缩至传统螺丝固定的五分之一，同时避免了扎带长期老化断裂、螺丝松动脱落带来的线缆松脱风险。从结构设计逻辑来看，该构件采用单侧开口的C型卷边构型，开口侧的两个夹持面做了等厚平直处理，卷圆过渡段采用等曲率圆弧设计，确保夹持力在整个接触面上均匀分布，不会出现局部应力集中导致的被夹持件表面压痕，也能避免长期使用后弹性衰减导致的夹持力不足。

　　实际选型应用时，需要重点关注三个安装边界参数：首先是开口间隙的初始尺寸，该尺寸需略小于被夹持构件的壁厚，通常预留0.2-0.5mm的过盈量，过盈量过小会导致夹持力不足容易滑脱，过盈量过大则会造成装配阻力过大，甚至导致构件卷圆段出现塑性形变失去弹性；其次是C型结构的整体宽度，该尺寸决定了与被夹持件的接触面积，针对直径3mm以下的细通讯线缆，可选用窄幅版本避免线缆被过度挤压变形，针对薄壁金属安装板的固定场景，则需选用宽幅版本提升夹持稳定性；最后是卷圆段的内径尺寸，该尺寸需匹配需要同时穿过的线缆束外径，确保线缆穿过时不会与结构内壁产生摩擦刮损线缆外皮。该结构的材质通常选用耐候性弹性体或者表面做钝化处理的弹簧钢，

　　户外使用场景下优先选用耐高低温、抗紫外线的橡胶改性材质，可在-40℃到85℃的环境温度区间内保持稳定的弹性性能，不会出现低温脆断、高温软化的问题；室内设备内部使用场景则可选用弹簧钢冲压成型的版本，夹持力更大，可承受更高的线缆拉扯力。在结构细节处理上，开口的两个端面都做了小圆角导边处理，装配时不会刮伤操作人员手部，也不会刮损线缆的绝缘外皮，平直夹持面的内侧可根据使用需求增设防滑齿纹或者磨砂纹理，进一步提升夹持摩擦力，针对需要反复拆装维护的场景，还可在卷圆段外侧增设辅助拆卸凸边，用一字螺丝刀即可撬动开口实现快速拆卸，不会对结构本身造成不可逆损伤。从三维建模的角度来看，该结构的建模核心在于卷圆段与平直段的过渡曲面处理，

　　过渡位置需要保证曲率连续，避免出现应力集中的锐角棱边，建模时可先绘制截面轮廓，通过扫掠命令生成整体结构，再对边缘做倒圆角处理，需要重点控制壁厚的均匀性，壁厚偏差需控制在±0.1mm以内，否则会导致两侧夹持力不对称，安装后出现歪斜偏移的问题。在实际装配验证中，该类结构可适配0.8mm到3mm厚度的安装板，也可夹持直径2mm到8mm的通讯线缆，单点位可承受不小于50N的轴向拉扯力，完全满足通讯设备布线、机柜内部构件固定的常规使用需求，相比传统固定方式，该结构无需配套安装孔、无需额外紧固件，可在任意位置实现快速卡装，尤其适合在已完成布线的通讯线路上做后期加装固定，也适合在空间狭小无法使用工具拧动螺丝的设备内部腔体中使用。
