金属压入式通讯连接套筒结构

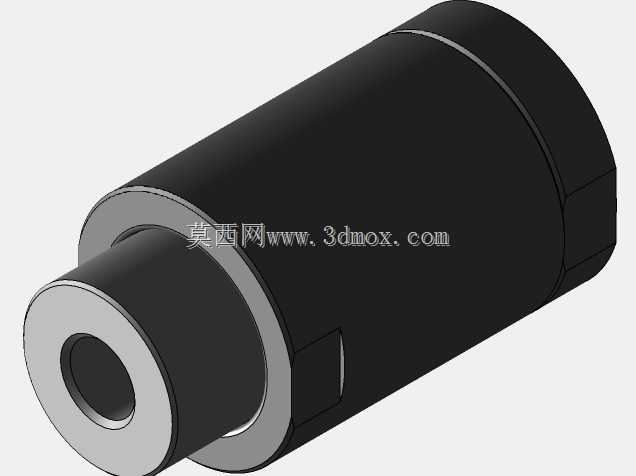

　　这类金属压接套筒主要应用在有线通讯传输链路的终端接续场景，常见于通讯机柜内部布线、户外基站馈线接续、工业现场总线信号转接等工况，承担同轴缆线的物理固定与信号屏蔽接续功能，区别于普通塑料卡扣式连接件，全金属结构的设计能够在复杂电磁环境下降低信号串扰，同时提升缆线接续点的抗拉扯、抗腐蚀性能。从结构设计逻辑来看，整体采用阶梯轴式同轴布局，大直径段为内部压接腔体，用来容纳剥除外护套的缆线屏蔽层与内芯定位结构，小直径伸出段为对接插入端，加工有精准的内孔公差带，能够与适配的公头插针形成稳定的同轴配合，避免信号传输过程中出现阻抗不连续的问题。外表面做了哑光黑色硬质氧化处理，一方面提升金属基体的耐磨性能，在反复插拔、

　　现场施工拖拽过程中不易出现表面划伤，另一方面氧化层本身具备绝缘特性，能够避免安装时与相邻金属构件意外导通造成的信号短路。设计阶段首先确定的是内孔的同轴度公差，整个贯通内孔的同轴度需要控制在0.02mm以内，否则对接后会出现插针偏斜，导致接触电阻增大、信号衰减超标的问题；外圆的阶梯过渡位置采用了极小的圆角过渡，避免应力集中，在承受侧向拉扯力时不会在阶梯处出现断裂。安装边界方面，大直径段的外圆尺寸适配常规通讯面板的12mm标准安装开孔，安装时可以从面板后侧穿入，配合卡簧或者锁紧螺母完成前端固定，不需要额外设计定制化的安装支架；小直径伸出段的长度控制在15mm，插入对接端口后不会出现过长顶坏内部器件、过短接触不到位的问题。

　　腔体内部设计有两道环形压接槽，当缆线插入腔体后，使用专用压接钳从外部对应位置施压，金属壳体产生塑性变形嵌入缆线的外护套与屏蔽层之间，能够提供不低于80N的轴向拉脱力，满足工业级通讯布线的抗震动要求，不会因为设备运行震动、户外风力拉扯出现接续点松脱。不同于螺纹连接式的通讯接头，这种压接式结构不需要在现场缠绕生料带、拧动螺纹，施工效率更高，适合批量布线的项目场景，同时全金属的密封结构在压接完成后，配合内部的密封胶圈能够达到IP65的防护等级，在户外露天、潮湿多尘的工况下也能长期稳定工作，不会因为水汽、粉尘进入接续点造成信号中断。建模过程中需要重点关注压接槽的位置与深度，槽深过浅会导致压接后咬合力不足，槽深过深则会在压接时造成壳体开裂，

　　同时内孔的表面粗糙度需要达到Ra1.6以下，减少插针对接时的磨损，提升反复插拔的使用寿命；外圆的扁位结构设计是为了适配安装时的扳手卡位，拧紧锁紧螺母时可以卡住扁位避免壳体跟转，不需要额外用钳子夹持外圆破坏表面处理层。在实际选型应用中，这类构件需要匹配对应线径的同轴缆线，不同规格的缆线对应不同内孔尺寸的套筒，错配会出现压接不牢或者内芯无法穿入的问题；同时金属材质一般选用6061铝合金作为基体，兼顾结构强度与轻量化要求，相比铜质构件重量降低60%以上，成本也更低，而表面硬质氧化层的硬度能够达到HV300以上，耐磨性能接近钢材，完全满足通讯接续场景的使用寿命要求。
