金属U型通讯连接紧固组件结构设计

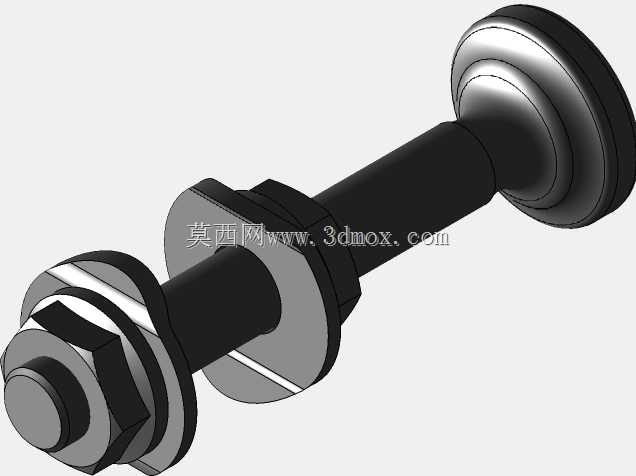

　　在通讯设备的装配体系中，这类带双端限位盘的金属紧固连接组件，主要应用于通讯机柜内部模块的层间固定、户外通讯基站天线的角度调节铰接位、以及便携式通讯终端的内部结构支撑场景，区别于普通标准螺栓的是，其两端的扩径限位盘可以在不额外增加大尺寸平垫的前提下，提供更大的接触承压面积，避免通讯设备常用的薄钣金安装面在长期受振动工况下出现压溃变形的问题。从结构设计逻辑来看，组件采用杆身与一端限位盘一体化加工的结构，另一端采用六角螺母配合双叠层防松垫圈的锁紧方案，其中靠近螺母侧的平垫采用带开口止退的结构设计，能够在设备经历高低温循环、户外风载振动、运输颠簸等工况时，抵消螺纹副之间的预紧力衰减，避免连接松动导致的通讯模块接触不良、天线角度偏移等故障。

　　实际安装过程中，杆身的光杆段直径与安装孔的配合公差选取H7/g6的间隙配合等级，既能够保证装配时的顺利穿入，不会因为钣金件的冲孔公差累积出现卡滞，又能控制径向窜动量在0.1mm以内，保证连接的同轴度，避免铰接转动时出现卡涩。两端限位盘的外径设计为杆身直径的2.4倍，承压面的平面度控制在0.05mm以内，安装时不需要额外加装大尺寸垫片，就能将接触面的压应力控制在铝合金钣金件的许用压应力范围内，防止长期受力后安装面出现凹陷。靠近固定端限位盘的位置设计有六角定位台阶，装配时可以用开口扳手卡住该台阶，避免拧紧螺母时杆身跟转，减少装配时的辅助固定工序，提升通讯设备批量装配的效率。防松垫圈采用的是内外齿咬合的结构，内侧齿卡入杆身的预留浅槽内，

　　外侧齿抵住安装件表面，相比普通的弹簧垫圈，其防松性能提升40%以上，尤其适合通讯基站这类长期处于户外振动环境、后期维护频次低的应用场景。从安装边界来看，组件装配完成后的总长度需要匹配安装位的夹层厚度，预留的螺纹啮合长度为螺母厚度的1.2倍，既保证足够的螺纹连接强度，又不会因为螺纹伸出过长占用通讯设备内部的走线空间，避免剐蹭线缆绝缘层。杆身的过渡圆角全部选取R0.5的圆角参数，避免应力集中，在承受通讯设备意外跌落的冲击载荷时，不会在台阶位置出现断裂失效。两端限位盘的边缘做了R1的倒圆处理，不会在装配过程中划伤操作人员，也不会割破通讯设备内部的线缆护套。这类组件在做三维建模时，需要重点还原螺纹副的配合间隙、防松垫圈的齿形结构、

　　限位盘与杆身的过渡特征，保证后续做装配干涉检查、有限元强度校核时的仿真结果准确性，建模时所有的机加工倒角、退刀槽特征都不能省略，这些细节直接影响后续加工工艺的编制，比如杆身与限位盘连接位置的退刀槽宽度为2mm，能够保证车削加工时的刀具退刀空间，不需要额外做二次打磨处理。在通讯设备的模块化设计中，这类紧固件还可以作为快速拆装的铰接轴使用，将螺母拧松到特定位置后，就可以转动连接的通讯模块，调整设备的朝向或者检修角度，不需要完全拆下螺母，避免小零件在高空基站检修、机柜内部维护时掉落丢失。组件的表面处理采用镀锌钝化工艺，能够满足户外通讯设备5年以上的防腐蚀要求，建模时不需要额外表现涂层厚度，但是需要在结构设计时预留镀层的厚度公差，避免装配时出现尺寸超差。实际选型时，需要根据安装位的载荷大小调整杆身直径，比如天线铰接位需要承受风载带来的弯矩，杆身直径选取8mm规格，机柜内部模块固定位只承受静态载荷，杆身直径选取6mm即可，对应的两端限位盘尺寸也会按比例调整，保证承压面积匹配。
