通讯线缆连接紧固组件结构设计

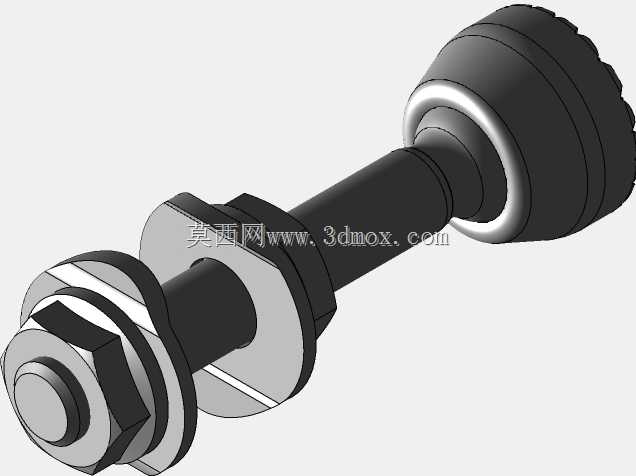

　　该结构件主要应用于通讯传输系统的射频同轴连接场景，在基站射频单元、室内分布系统、测试测量设备的信号传输链路中，承担线缆端接、接口锁紧、屏蔽层导通的核心作用，区别于普通民用接插件，该结构针对户外复杂工况做了针对性的结构强化，能够在长期振动、温变循环的使用环境下保持稳定的接触压力，避免信号传输中断、驻波比异常等常见故障。从功能特性来看，该组件采用轴向锁紧的结构逻辑，端部的滚花锁紧帽设计了等距防滑齿纹，无需专用工具即可手动完成拧紧操作，齿纹的深度与间距经过适配，戴薄型劳保手套操作时也不会出现打滑问题，锁紧帽内侧设计了楔形压紧面，拧紧过程中会同步推动内部的弹性接触环产生径向收缩，均匀包裹内导体的接触插针，

　　保证全周接触的同时不会出现插针偏磨的问题。中间的轴身部分做了等径结构设计，外部预留了屏蔽层压接的环形槽位，装配时可将同轴电缆的外屏蔽层翻折嵌入槽内，通过配套的压接环完成冷压固定，压接后屏蔽层与组件金属外壳的接触电阻可控制在毫欧级，能够有效隔绝外界电磁干扰，避免传输信号出现杂波串扰。靠近插针端的法兰限位结构做了加厚处理，法兰两侧配套了弹性垫片与平垫片，当组件穿过设备面板的安装孔完成固定时，垫片组能够补偿面板的平面度误差，同时在长期温变环境下保持持续的轴向预紧力，避免螺纹连接出现松脱。设计过程中优先考虑了装配的容错性，各零件的配合公差选用过渡配合与间隙配合组合的公差带，压接部位设计了导入倒角，即使是现场施工的操作人员，

　　无需高精度工装也能完成可靠装配，不会出现零件卡滞、压接偏斜的问题。外形尺寸方面，整体轴向长度适配常规通讯设备面板的安装深度，最大外径处与周边器件的安装边界预留了足够的操作空间，相邻安装的同类型组件中心距满足最小操作间隙要求，不会出现锁紧帽互相干涉、无法徒手操作的问题；端部插针的伸出长度严格匹配通用接口的尺寸规范，对接时插针的插入深度刚好达到适配插座的接触区，既不会因为插入过短导致接触面积不足，也不会因为插入过深顶坏插座内部的弹性结构。组件的所有金属外露边缘都做了圆角钝化处理，没有尖锐的切削毛刺，装配过程中不会划伤操作人员的手部，也不会割破线缆的绝缘护套；锁紧帽的滚花边缘同样做了小圆角处理，反复拧紧拧松的操作过程中不会磨破手套。

　　在实际工程应用中，这类连接组件的可靠性直接影响通讯链路的畅通率，结构设计时没有采用多余的装饰性结构，所有外形特征都服务于功能需求：轴身的环形凹槽除了固定屏蔽层，还可以搭配密封圈实现接口处的IP67级防护，在户外淋雨、凝露的环境下阻止水汽进入连接内部，避免金属接触件出现氧化腐蚀；法兰盘上的定位缺口能够与设备面板上的定位凸台配合，防止组件拧紧过程中跟转，降低现场装配的操作难度。从受力角度分析，该结构的应力集中区域都做了圆弧过渡处理，当线缆受到侧向拉扯力时，力会通过压接部位传递到法兰限位结构，不会直接作用在内部的接触插针上，避免插针变形导致的接触失效；正常锁紧状态下，螺纹副的受力均匀分布在全齿接触面上，不会出现局部应力过大导致的螺纹滑牙问题。
