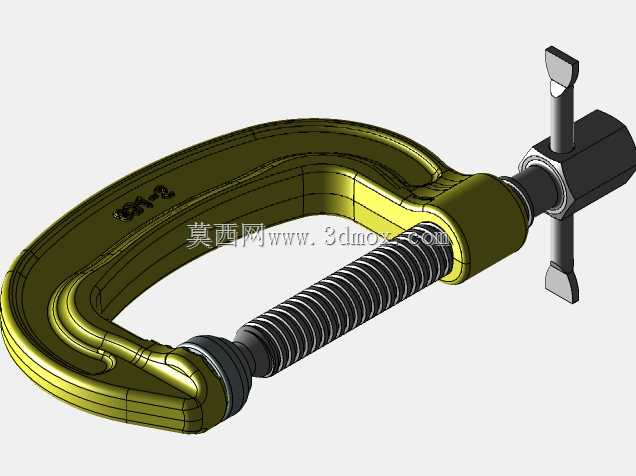

重型锻造C型G字夹工装夹具结构

　　这款C型夹持工装是车间现场加工、装配环节最常用的手动夹紧构件，日常在钣金焊接组对、木料胶接固化、机加工工件临时装夹、模具修配配研场景里随处可见，相比快速夹钳，它的夹紧行程调节范围更大，加持力输出更稳定，不会因为工件尺寸的小幅偏差出现夹不紧或者行程不够的问题。整体框架采用C型开式锻造结构，架体的弧形过渡段做了等强度壁厚设计，在螺杆顶紧的受力工况下，架体开口处的变形量控制在0.1mm以内，不会因为长期大载荷夹持出现开口扩张、塑性变形的问题，架体的固定压头端做了内凹球面压接面，和活动压盘的球面配合，能在夹持表面有小幅倾斜的工件时自动找正，避免局部点接触压伤工件表面，也不会因为夹持面不平行出现夹紧力分力滑脱的隐患。螺杆部分采用梯形传动螺纹，

　　相比普通三角螺纹，它的牙根强度更高，传动效率适中，手动拧紧的时候不会出现自锁失效倒转的问题，螺杆末端的蝶形压臂是和螺杆分体装配的结构，过盈配合加横销固定，现场使用时可以根据需要的夹紧力大小，选择用手直接拧动或者加套管增力，不会因为扭矩过大出现压臂断裂的问题。活动压盘和螺杆端部是活动铰接结构，压盘可以绕螺杆端部做小角度摆动，夹持带斜度、表面不规整的工件时，压盘能完全贴合工件表面，增大接触摩擦力，避免夹持过程中工件移位。设计阶段首先要确定的就是开口深度和最大夹持行程这两个核心安装边界参数，架体的喉深决定了能夹持工件的边缘到夹紧点的距离，日常现场使用时，很多长尺寸工件需要从边缘深入一段距离夹紧，喉深尺寸如果留的不足，就会出现夹不住的问题，

　　这款结构的喉深尺寸按照常规车间通用夹持需求做了适配，能覆盖大部分常规工装、工件的夹持需求，最大开口行程适配从薄板到叠层工件的夹持范围，不用频繁更换不同规格的夹具。架体的表面做了氧化发黑处理，车间日常接触切削液、焊接飞溅的工况下，能起到基础的防锈作用，不会因为短期受潮出现锈渍粘在工件表面的问题。螺杆部分的螺纹段做了润滑槽设计，长期使用时可以在槽内留存润滑脂，避免螺纹锈蚀卡滞，就算在焊接工位附近有焊渣溅到螺纹上，清理起来也很方便，不会因为焊渣嵌在螺纹牙里拧不动。在实际装配场景里，这类G字夹还经常配合焊接定位块、角度靠山一起使用，组对焊接框架类工件时，先把定位靠山固定在平台上，再用这款C型夹把工件和靠山夹紧，

　　就能保证焊接过程中工件不会移位，焊后尺寸偏差能控制在工装公差范围内。在机加工临时装夹场景下，遇到小型异形工件没法用平口钳装夹的时候，就可以用这类C型夹配合压板，把工件压在机床工作台上，只要夹紧点选的合理，吃刀量不大的铣削、钻孔工序都能稳定装夹，不用专门制作定制化夹具，能大幅缩短单件小批量加工的准备周期。设计时架体的受力薄弱点在C型开口的根部圆弧位置，这里做了加大的圆角过渡，避免应力集中，长期反复加载夹紧力的时候，不会从根部出现疲劳断裂的问题，螺杆的端部和活动压盘之间加了耐磨垫片，频繁转动拧紧的时候，不会因为干摩擦把螺杆端面磨出凹坑，导致压盘转动卡滞。蝶形压臂的两个受力端面做了圆弧过渡，手动拧紧的时候不会硌手，就算戴劳保手套操作也能稳定发力，不会出现打滑的问题。固定压头和活动压盘的压接面都做了细网纹滚花处理，夹持表面光滑的工件时，滚花纹路能嵌入工件表面微量，增大摩擦力，就算夹持时受到侧向力，工件也不会从夹具里滑出，同时滚花的深度控制在0.2mm以内，不会在软质工件比如铝板、木板表面留下过深的压痕，减少后续表面处理的工作量。
