工业级G型重型夹紧工装夹具结构设计

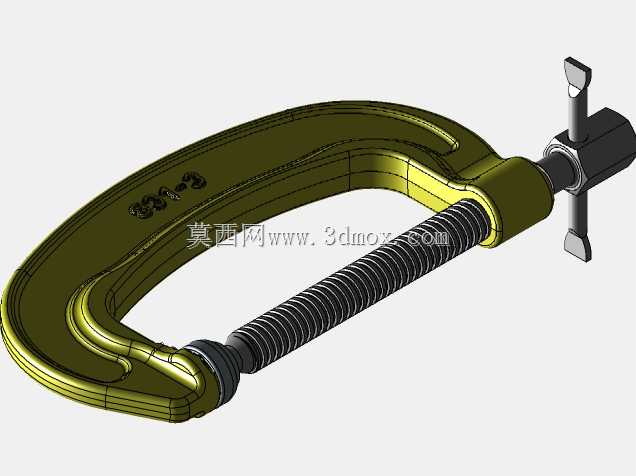

　　这款G型夹紧夹具是机械加工、装配维修、木工拼接、钣金焊接场景中应用极广的通用夹持工具，日常作业里但凡需要临时固定工件、施压贴合、定位对齐的工序，几乎都能看到这类夹具的身影，小到家用DIY手工制作，大到车间批量工件组焊、机加工辅助定位，不同规格的G型夹都能适配对应的夹持需求。从结构设计逻辑来看，这款夹具采用了经典的C形弓形架作为主体承载结构，弓形架的弧形过渡区域做了等强度变截面设计，在夹持受力时，应力会沿着弧形架均匀分散，不会在弯折拐点处出现应力集中断裂的问题，架体表面的加强筋结构沿着受力方向排布，在不额外增加整体壁厚、控制夹具自重的前提下，大幅提升了架体的抗弯、抗扭强度，即便在满负载夹持状态下，架体的开口形变量也能控制在极小范围内，

　　保证夹持力不会因为架体形变出现衰减。夹具的核心施力部件为梯形螺纹传动的丝杆组件，梯形螺纹的牙型角度设计兼顾了传动效率和自锁性能，转动丝杆施加夹持力时，螺纹副之间的接触面积大，单位面积承压更小，长期使用也不会出现滑牙、螺纹磨损过快的问题，丝杆端部的压头采用了可自由转动的活压头设计，夹持工件时压头会自动贴合工件表面，不会因为丝杆转动带动工件偏移，也能避免压头刮伤工件表面，压头端面做了防滑网纹处理，即便工件表面存在少量油污，也能保证夹持不打滑。丝杆尾部的T型转动手柄采用了对称式力臂设计，操作人员徒手转动时就能获得足够的拧紧力矩，不需要额外搭配加力杆就能达到额定夹持力，手柄和丝杆的连接部位做了防脱结构，长期使用不会出现手柄脱落的问题。

　　从安装和使用边界来看，这款夹具的开口深度和最大夹持行程做了平衡设计，弓形架的喉深能够覆盖常规工件的夹持位置需求，不会因为喉深过浅无法夹持工件中部位置，也不会因为喉深过大导致架体受力力臂过长降低整体负载能力。丝杆的行程覆盖了从最小闭合到最大开口的全范围调节，不需要额外搭配垫块就能适配不同厚度的工件夹持，夹具整体没有多余的突出结构，在狭窄的作业空间内也能灵活操作，存放时可以将丝杆完全旋合，缩小整体占用空间。在实际应用场景中，这类夹具除了单独使用完成单点位夹持外，还可以多具配合完成大尺寸工件的多点位同步固定，比如在钣金拼接焊接时，沿着焊缝间隔布置多台G型夹，能够将两块钣金的拼接面完全压紧贴合，避免焊接过程中工件受热变形出现焊缝错边、

　　间隙不均的问题；在木工涂胶拼接工序中，夹具施加的稳定压力能够让胶层均匀分布，粘接面完全贴合，等待胶层固化的过程中不会出现工件移位开缝的问题；在机加工台钻、铣床的临时工件装夹中，这类夹具可以配合工作台的T型槽使用，将异形工件牢牢固定在工作台面上，替代复杂的专用工装，降低小批量加工的工装成本。设计过程中针对不同使用场景的损耗问题，架体和丝杆的材质匹配做了优化，弓形架采用高强度锻压材质，整体韧性更强，即便受到意外的冲击载荷也不会出现脆性断裂，丝杆采用中碳钢调质处理，表面硬度更高，螺纹副长期反复摩擦也不会出现过快磨损，活压头和丝杆的连接部位做了耐磨处理，转动灵活不会出现卡滞。夹具整体没有复杂的可拆卸小零件，日常维护只需要定期在螺纹副处涂抹少量润滑脂就能保证操作顺畅，不需要复杂的保养流程，适合车间、工地等复杂作业环境下长期使用。
