手动杠杆式快锁压紧夹持机构结构设计

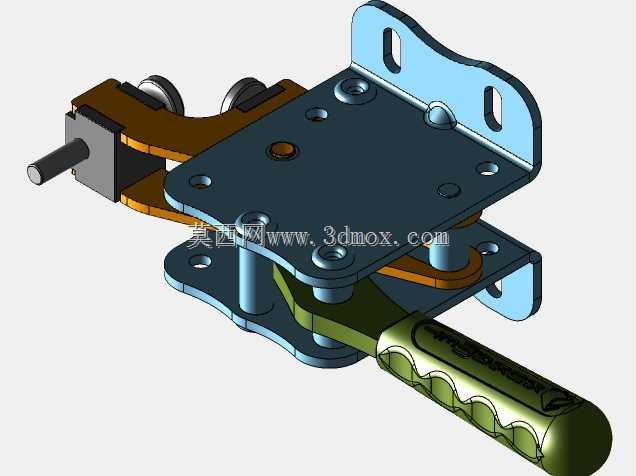

　　这款手动杠杆式快锁压紧机构，是工装夹具领域应用极广的一类机械式锁紧构件，日常在生产线工位夹具、设备舱门快开结构、可拆卸检修面板、小型工件定位装夹场景中都能见到它的身影。区别于螺纹旋紧、卡扣卡接这类传统锁紧方式，它依靠杠杆力臂的力矩放大效应实现快速压紧与解锁，单次操作扳动行程不超过30度即可完成锁紧或释放动作，操作效率比普通螺栓压紧高出数倍，非常适配需要频繁开合、重复装夹的工位场景。从结构组成来看，整套机构分为安装基座、联动杠杆臂、压紧执行端、锁止定位组件、操作手柄几个核心部分，安装基座采用带翻边的平板式结构，上面预留了四个对称布置的沉头安装孔，孔位间距按照标准工装安装孔距设计，既可以直接通过螺栓固定在型材框架、工装台面上，

　　也能适配不同厚度的安装板做沉头埋装，安装后基座上表面与安装面完全齐平，不会突出干涉周边工件的放置。基座上的铰接轴孔采用同轴度公差严格控制的通孔设计，所有铰接位置都预留了衬套安装位，长期反复扳动也不会出现轴孔磨损松旷的问题，有效提升整套机构的使用寿命。联动杠杆臂采用变截面的弯折结构，在受力最大的铰接位置做了局部加厚处理，臂身通过铣削加工出减重凹槽，在保证结构强度满足压紧力要求的前提下尽可能降低整体重量，操作时不会出现沉重的滞后感。压紧执行端采用带滚轮的压头结构，滚轮采用耐磨工程材质，压紧接触时不会刮伤被压工件的表面，压头的伸出长度可以通过尾部的调节螺杆做微调，适配不同厚度的被压紧工件，调节范围覆盖0到15毫米的厚度差，

　　无需额外加装垫片即可完成适配。操作手柄采用符合人体工学的曲面握柄设计，握柄表面加工有连续的防滑凹槽，扳动时手指可以完全贴合握柄曲面，即便是戴劳保手套操作也不会出现打滑脱手的问题，手柄末端做了圆弧收边处理，没有尖锐棱角，避免操作时磕碰划伤。整套机构的锁止逻辑采用过死点锁止设计，当手柄扳动到锁紧位置时，杠杆的铰接点会越过力的作用线死点，此时即便压紧端受到反向的冲击力，机构也不会自行松脱，锁止状态下的静态保持力可以达到千牛级，完全满足常规工装装夹的压紧力需求，解锁时只需要反向扳动手柄越过死点位置，即可快速释放压紧力，整个过程无需借助任何额外工具。在安装边界上，整套机构锁紧状态下的整体外轮廓尺寸控制紧凑，

　　安装基座的长宽尺寸适配小型工装的安装空间，手柄扳动到最大解锁位置时的回转半径经过反复校核，不会与周边的工装结构、输送线体发生运动干涉，在做工位布局设计时只需要预留出对应的手柄回转空间即可，不需要额外做大范围的空间避让。从设计思路上来说，这套机构在建模阶段就充分考虑了加工工艺性，所有板类零件都采用常规的钣金冲压或铣削加工即可成型，没有复杂的曲面结构需要特殊五轴加工，铰接轴类零件都是标准的圆柱销件，可以直接采购标准件替换，后期维护成本极低。在实际产线应用中，这类快锁机构常被用在焊接工装的工件定位、设备防护门的快速开合、检测工位的工件压紧固定、物流周转箱的箱盖锁止等场景，相比气动、液压类的压紧机构，它不需要外接气源或液压管路，没有管路布置的限制，也不存在漏气泄压导致锁止失效的风险，在没有动力源的简易工装、户外移动设备上也能稳定使用。整套机构的运动副在建模时都做了运动仿真校核，所有铰接位置的运动间隙控制在合理范围内，扳动过程中没有卡滞、异响的问题，各零件之间的运动避让完全合理，不会出现零件干涉导致的装配失败问题，压紧力的传递路径经过优化，所有受力位置都做了应力集中规避处理，长期承受交变载荷也不会出现零件断裂的问题。
