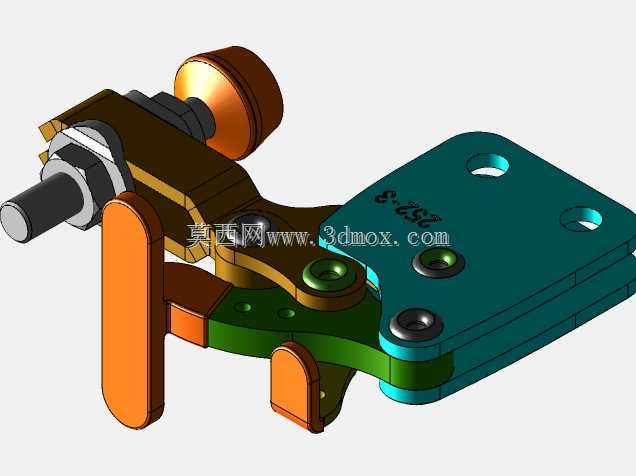

卧式快速夹钳压紧锁紧机构三维结构

　　在工装夹具设计、非标自动化工位治具、小型工件装配定位场景里，这类卧式手动快速夹钳是出现频率极高的压紧执行元件，区别于螺旋压紧、气缸压紧的结构形式，它依靠连杆机构的死点锁紧特性实现快速压紧与释放，全程操作无需额外工具，单手即可完成压合与解锁动作，在小批量零件加工、电子组件装配、木制品拼接定位、钣金件临时固定等场景中，能大幅降低工件装夹的辅助时间，提升工位操作效率。从结构组成来看，这套夹钳包含安装底座、传动连杆组、操作压杆、压紧执行端、锁紧限位轴几个核心部分，安装底座采用带沉头孔的平板式结构，两个安装孔位的中心距经过标准化设计，可直接通过内六角螺丝固定在工装基板、工作台面或者专用治具架上，底座的厚度经过强度校核，

　　在承受额定压紧力时不会出现翘曲变形，保证长期使用的定位精度。传动连杆组采用多片叠铆的铰接结构，所有铰接位置都采用销轴配合，转动副的间隙控制在极小范围内，避免压紧状态下出现旷量导致工件移位，当操作压杆下压到锁紧位置时，连杆组刚好越过机械死点，此时即使压紧端受到工件的反向反作用力，机构也不会自行松脱，只有人为向上扳动操作压杆，才能带动连杆组脱离死点位置，完成松夹动作，这种自锁特性是快速夹钳核心的功能优势，不需要额外增加锁止结构就能保证压紧状态的可靠性。压紧执行端采用带缓冲接触头的结构，接触头的端面做了防滑处理，部分工况下可以更换橡胶垫、聚氨酯垫等不同材质的接触端头，避免压伤工件表面，同时可以根据工件的压紧高度差，调整压紧杆的伸出长度，

　　适配不同厚度的工件装夹需求。操作压杆的长度经过人机工程学优化，握持位置做了加宽的橙色防滑包覆，操作时的施力行程控制在人手舒适的摆动范围内，单次压紧操作的摆角大概在60度左右，不需要过大的操作空间，在排布密集的多工位工装上，相邻夹钳之间不会出现操作干涉。从安装边界来看，这套夹钳处于锁紧状态时，整体的横向占用空间、竖直方向的高度都做了紧凑化设计，底座的安装面平面度要求较高，安装时需要保证固定面的平面度误差不超过0.1mm，避免底座安装后出现应力变形，导致连杆转动卡滞。在实际选型应用时，需要根据工件所需的压紧力匹配对应规格的夹钳，这类卧式夹钳的压紧力通常覆盖几十公斤到上百公斤的区间，适合侧向或者水平方向的压紧工况，

　　区别于垂直式夹钳的竖直压紧方向，它的操作手柄位于夹钳侧方，在工装上方空间受限的场景下适用性更强。设计这套结构时，需要重点关注各个铰接点的销轴硬度、连杆的抗拉强度，以及死点位置的过盈量设计：死点位置的过盈量太小，会导致机构在振动工况下容易自行松脱；过盈量太大，则会导致操作力过大，扳动压杆时手感生硬，长期使用会加剧铰接位置的磨损。同时，所有金属结构件都做了表面处理，底座采用发黑或者镀锌处理，连杆和压杆部分做了彩色氧化或者喷塑处理，既提升了防锈能力，也通过颜色区分不同的操作部件，方便现场操作人员快速识别操作位置。在实际产线应用中，这类夹钳经常被组合使用，在焊接工装、检测治具、装配工位上，根据工件的定位点分布布置多个夹钳，实现工件的多点同步压紧，相比传统的螺栓压板压紧方式，它的装夹速度可以提升5到10倍，而且压紧力的一致性更好，不会因为操作人员的拧紧力度差异导致工件变形或者装夹松动。另外，这套夹钳的易损件主要是铰接销轴和压紧端头，结构设计上做了快拆考虑，磨损后可以单独更换配件，不需要整体更换夹钳，降低了长期使用的维护成本。在三维建模过程中，所有铰接位置的配合间隙都按照实际装配公差做了还原，运动仿真时可以完整模拟从松开到锁紧的全行程动作，验证各个部件在运动过程中是否存在干涉，也可以直接导入到工装整体装配体中，匹配对应的安装孔位，提前验证工装排布的操作空间是否充足，避免实际加工组装后出现操作干涉、压紧位置偏差等问题。
